راهنمای خرید کانکتور XH برای دزدگیر؛ بررسی انواع ۲ تا ۱۲ پین

کانکتور XH یکی از کانکتورهای پرکاربرد در مدارهای الکترونیکی است که در بسیاری از تجهیزات کنترلی، بردهای صنعتی، دستگاه‌های حفاظتی و سیستم‌های دزدگیر مورد استفاده قرار می‌گیرد. این کانکتورها برای اتصال سیم به برد طراحی شده‌اند و به دلیل اندازه مناسب، قیمت اقتصادی، نصب آسان و تنوع در تعداد پین‌ها، در پروژه‌های مختلف کاربرد دارند.

در بازار قطعات الکترونیک، گاهی به کانکتورهای XH با عنوان «کانکتور دزدگیر» یا «سوکت دزدگیر» اشاره می‌شود؛ اما باید توجه داشت که XH نام یک خانواده کانکتور با گام پایه مشخص است و صرفاً برای سیستم‌های دزدگیر تولید نشده است.

در این راهنمای خرید کانکتور XH برای دزدگیر با انواع کانکتور XH از ۲ تا ۱۲ پین، تفاوت مدل‌های نری و مادگی، انواع صاف و رایت و نکات مهم هنگام خرید آشنا می‌شویم.

کانکتور XH دزدگیر چیست و چه کاربردی دارد؟

کانکتور XH یک کانکتور سیم به برد است که معمولاً با گام پایه ۲٫۵ میلی‌متر شناخته می‌شود. این کانکتور دزدگیری  از یک بخش هوزینگ یا بدنه، ترمینال‌های فلزی و هدر نری تشکیل می‌شود. سیم معمولاً با استفاده از ترمینال فلزی و به روش پرس‌کردن به کانکتور مادگی متصل می‌شود و سپس هوزینگ روی هدر نری نصب می‌شود.

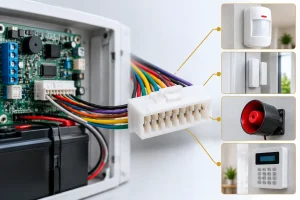

در مدارهای دزدگیر، کانکتور XH می‌تواند برای اتصال بخش‌های مختلف دستگاه استفاده شود. برای مثال، بسته به طراحی برد ممکن است از آن برای اتصال تغذیه، سنسورها، زون‌ها، LED، بازر، کلیدها یا سایر بخش‌های جانبی استفاده شود.

با این حال، کاربرد دقیق هر کانکتور به طراحی مدار بستگی دارد. بنابراین صرفاً با دیدن تعداد پین‌ها نمی‌توان مشخص کرد که کانکتور مربوط به تغذیه، سنسور یا بخش خاصی از دزدگیر است.

مهم‌ترین ویژگی‌های کانکتور XH عبارت‌اند از:

• گام پایه معمولاً ۲٫۵ میلی‌متر
• طراحی مناسب برای اتصال سیم به برد
• تنوع در تعداد پین‌ها
• وجود مدل‌های نری و مادگی
• امکان استفاده به‌صورت صاف یا رایت
• نصب ساده و قیمت اقتصادی
• قابلیت قفل اصطکاکی برای جلوگیری از جداشدن آسان اتصال
• مناسب برای تجهیزات الکترونیکی، کنترلی و صنعتی

در خانواده استاندارد JST XH، مشخصات جریان، ولتاژ، تعداد مدار و نوع نصب می‌تواند بر اساس مدل دقیق متفاوت باشد. به همین دلیل، هنگام خرید باید مشخصات مدل موردنظر بررسی شود.

انواع کانکتور XH دزدگیر بر اساس تعداد پین

کانکتورهای XH در تعداد پین‌های مختلف تولید و عرضه می‌شوند. در بازار قطعات الکترونیک، مدل‌های ۲ تا ۱۲ پین از نمونه‌های رایج هستند؛ البته خانواده XH در مدل‌های بیشتری نیز وجود دارد.

تعداد پین مشخص می‌کند که کانکتور چند مسیر الکتریکی مستقل برای اتصال دارد. انتخاب تعداد پین باید بر اساس تعداد سیم‌ها و مسیرهای موردنیاز در مدار انجام شود.

کانکتور XH ۲ پین

کانکتور XH دو پین یکی از ساده‌ترین و پرکاربردترین مدل‌هاست. این کانکتور دو مسیر اتصال مستقل دارد و معمولاً برای مدارهایی استفاده می‌شود که فقط به دو سیم نیاز دارند.

کاربردهای احتمالی کانکتور XH دو پین عبارت‌اند از:

• اتصال مثبت و منفی تغذیه
• اتصال برخی سنسورهای دو سیمه
• اتصال LED یا چراغ نشانگر
• اتصال موتور یا بارهای کوچک در مدارهای مناسب
• اتصال بخش‌های جانبی برد

در سیستم‌های دزدگیر، مدل دو پین ممکن است برای اتصال تغذیه یا برخی تجهیزات دو سیمه استفاده شود؛ اما وظیفه دقیق آن باید از روی نقشه سیم‌کشی یا نوشته‌های روی برد مشخص شود.

هنگام خرید مدل دو پین، فقط تعداد پین را بررسی نکنید. گام پایه، نوع هدر، جهت نصب و سازگاری با سوکت موجود نیز اهمیت دارد.

کانکتور XH ۳ و ۴ پین

کانکتورهای سه پین و چهار پین برای مدارهایی مناسب هستند که به مسیرهای بیشتری نسبت به مدل دو پین نیاز دارند.

کانکتور XH سه پین ممکن است در اتصال سنسورها یا ماژول‌هایی استفاده شود که علاوه بر تغذیه، یک مسیر سیگنال نیز دارند. برای نمونه، برخی سنسورها به سه مسیر تغذیه مثبت، زمین و خروجی سیگنال نیاز دارند.

کانکتور چهار پین نیز می‌تواند برای اتصال ماژول‌ها یا بخش‌هایی از مدار که به چهار مسیر مستقل نیاز دارند، استفاده شود. در بعضی طراحی‌ها این مسیرها شامل تغذیه، زمین، سیگنال و مسیر کنترلی هستند؛ اما ترتیب و وظیفه پین‌ها در هر برد متفاوت است.

نکته مهم این است که تعداد پین‌ها به‌تنهایی نشان‌دهنده نوع کاربرد نیست. دو کانکتور چهار پین ممکن است از نظر وظیفه، ترتیب سیم‌ها یا نوع نصب کاملاً متفاوت باشند.

کانکتور XH ۵ تا ۱۲ پین

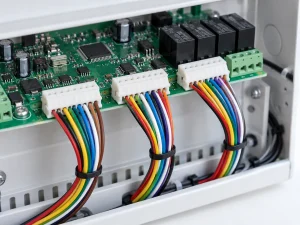

مدل‌های پنج تا دوازده پین زمانی استفاده می‌شوند که تعداد مسیرهای اتصال در مدار بیشتر باشد. این کانکتورها در بردهای کنترلی، تجهیزات حفاظتی، ماژول‌های صنعتی و دستگاه‌های الکترونیکی چندبخشی کاربرد دارند.

برای مثال، در یک برد دزدگیر ممکن است چند ورودی سنسور، خروجی‌های کنترلی، تغذیه و مسیرهای جانبی در یک مجموعه کانکتور قرار گرفته باشند. در چنین شرایطی استفاده از کانکتورهای چندپین می‌تواند سیم‌کشی را مرتب‌تر و نصب یا تعمیر دستگاه را آسان‌تر کند.

مزایای کانکتورهای چندپین عبارت‌اند از:

• کاهش تعداد سوکت‌های جداگانه
• مرتب‌شدن سیم‌کشی
• کاهش احتمال اتصال اشتباه در صورت طراحی صحیح
• سهولت جداسازی برد یا ماژول
• اشغال فضای کمتر نسبت به چند کانکتور مجزا

در زمان خرید مدل‌های ۵ تا ۱۲ پین، ترتیب پین‌ها، شماره‌گذاری، فاصله پایه‌ها و شکل هوزینگ را با نمونه اصلی مقایسه کنید. حتی اگر تعداد پین‌ها یکسان باشد، ممکن است دو مدل از نظر ابعاد یا شکل قفل با یکدیگر سازگار نباشند.

تفاوت کانکتور XH نری و مادگی

کانکتور XH نری و مادگی دو بخش مکمل یک اتصال هستند و معمولاً به‌صورت جفت مورد استفاده قرار می‌گیرند.

کانکتور XH نری

مدل نری معمولاً به شکل هدر پین‌دار است و روی برد نصب می‌شود. این هدر می‌تواند به‌صورت پایه صاف، رایت، پایه‌بلند، پایه کوتاه، DIP یا در برخی مدل‌ها به شکل مناسب نصب سطحی عرضه شود.

هدر نری وظیفه ایجاد اتصال الکتریکی بین برد و کانکتور مادگی را بر عهده دارد. هنگام خرید باید به تعداد پین‌ها، گام پایه، ارتفاع پین و جهت قرارگیری آن توجه شود.

کانکتور XH مادگی

مدل مادگی معمولاً دارای هوزینگ پلاستیکی و ترمینال‌های فلزی است. سیم‌ها به ترمینال‌ها متصل می‌شوند و هوزینگ روی هدر نری قرار می‌گیرد.

در خرید کانکتور مادگی، تعداد خانه‌ها، نوع ترمینال، سایز سیم قابل پشتیبانی، جهت ورود سیم و سازگاری با هدر اهمیت زیادی دارد.

نری و مادگی باید از یک خانواده و با ابعاد سازگار انتخاب شوند. برای مثال، صرفاً یکسان‌بودن تعداد پین‌ها به معنی سازگاری دو قطعه نیست.

تفاوت کانکتور XH صاف و رایت

یکی از تفاوت‌های مهم کانکتورهای XH، جهت قرارگیری پایه‌ها و مسیر اتصال است.

کانکتور XH صاف

در مدل صاف یا Straight، پایه‌ها معمولاً به‌صورت مستقیم از هدر خارج می‌شوند. این نوع کانکتور برای بردهایی مناسب است که فضای کافی در راستای عمودی دارند و اتصال از بالا انجام می‌شود.

مزایای مدل صاف:

• طراحی ساده
• نصب آسان روی برد
• مناسب برای بسیاری از مدارهای عمومی
• دسترسی مناسب هنگام مونتاژ و تعمیر

کانکتور XH رایت

مدل رایت یا Right Angle دارای پایه‌هایی با زاویه ۹۰ درجه است. در این مدل، اتصال معمولاً در راستای افقی یا از کنار برد انجام می‌شود.

مدل رایت برای مواقعی مناسب است که ارتفاع بالای برد محدود باشد یا سیم‌ها باید از کنار وارد شوند. این ویژگی در جعبه‌های کوچک، پنل‌های کنترلی و تجهیزات فشرده اهمیت زیادی دارد.

انتخاب صاف یا رایت به بهتر یا بدتر بودن مطلق یک مدل مربوط نیست؛ بلکه باید بر اساس فضای نصب، جهت سیم‌کشی و طراحی برد انجام شود.

هنگام خرید کانکتور XH دزدگیر به چه نکاتی توجه کنیم؟

برای خرید کانکتور XH مناسب، موارد زیر را بررسی کنید:

۱. تعداد پین‌ها

تعداد پین باید با تعداد مسیرهای موردنیاز مدار یکسان باشد. مدل دو پین برای دو مسیر و مدل‌های چندپین برای مسیرهای بیشتر استفاده می‌شوند.

۲. گام پایه

گام پایه فاصله مرکز یک پین تا مرکز پین کناری است. گام رایج خانواده XH برابر با ۲٫۵ میلی‌متر است. اشتباه‌گرفتن آن با کانکتورهای دارای گام ۲، ۳٫۵ یا ۳٫۹۶ میلی‌متر می‌تواند باعث ناسازگاری کامل شود.

۳. نوع نری یا مادگی

مشخص کنید به هدر نری نیاز دارید یا سوکت مادگی دارای سیم. در صورت خرید مادگی، ممکن است ترمینال فلزی جداگانه نیز موردنیاز باشد.

۴. صاف یا رایت بودن

جهت نصب باید با فضای موجود در برد و جعبه سازگار باشد. اگر سیم از کنار وارد می‌شود، مدل رایت ممکن است انتخاب مناسب‌تری باشد.

۵. ابعاد و شکل هوزینگ

تعداد پین تنها معیار انتخاب نیست. طول، عرض، ارتفاع، محل قفل و شکل بدنه را با نمونه اصلی مقایسه کنید.

۶. جریان و ولتاژ کاری

مشخصات جریان و ولتاژ به مدل دقیق، نوع ترمینال، سایز سیم و شرایط کاری بستگی دارد. در برخی مدل‌های استاندارد XH، جریان نامی تا حدود ۳ آمپر تحت شرایط مشخص اعلام می‌شود؛ اما نباید این مقدار را برای تمام نمونه‌های بازار قطعی در نظر گرفت.

۷. کیفیت ساخت و جنس ترمینال

بدنه باید بدون ترک، تاب‌خوردگی یا پلیسه اضافی باشد. ترمینال فلزی نیز باید اتصال مناسب، استحکام کافی و آبکاری قابل‌قبولی داشته باشد.

چگونه کانکتور XH مناسب دزدگیر را انتخاب کنیم؟

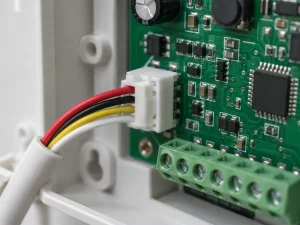

برای انتخاب دقیق، ابتدا کانکتور موجود روی برد را بررسی کنید. تعداد پین‌ها را بشمارید و فاصله پایه‌ها را اندازه بگیرید. سپس شکل هدر، جهت نصب و نوع قفل را با نمونه جدید مقایسه کنید.

اگر کانکتور برای تعویض قطعه خراب استفاده می‌شود، بهتر است نمونه قدیمی را همراه داشته باشید یا از آن عکس واضح بگیرید. عکس باید نمای روبه‌رو، نمای کناری، تعداد پین‌ها و محل اتصال سیم‌ها را نشان دهد.

همچنین قبل از نصب، ترتیب سیم‌ها را یادداشت کنید. جابه‌جایی سیم‌ها، به‌خصوص در مسیر تغذیه، می‌تواند باعث آسیب به برد یا تجهیزات متصل شود.

برای خرید عمده یا استفاده در تولید، بهتر است نمونه اولیه تست شود و سپس تعداد بیشتری خریداری شود. این کار از بروز مشکل در ابعاد، قفل، کیفیت ترمینال یا سازگاری با هدر جلوگیری می‌کند.

جمع‌بندی

کانکتور XH یکی از گزینه‌های اقتصادی و کاربردی برای اتصال سیم به برد در تجهیزات الکترونیکی و برخی سیستم‌های دزدگیر است. انتخاب صحیح این کانکتور فقط به تعداد پین‌ها محدود نمی‌شود؛ بلکه گام پایه، نوع اتصال، جهت نصب و سازگاری مکانیکی نیز اهمیت دارد. با بررسی این موارد می‌توان کانکتوری انتخاب کرد که نصب آسان، اتصال مطمئن و عملکرد مناسبی در مدار داشته باشد.
