مقایسه کانکتور XH و VH؛ بررسی تفاوت‌ها، مزایا و کاربردها

اگر برای یک برد الکترونیکی، دستگاه صنعتی یا مدار تغذیه به دنبال سوکت مناسب باشید، احتمالاً با نام‌هایی مثل کانکتور XH و کانکتور VH روبه‌رو شده‌اید. این دو سری از کانکتورهای سیم به برد شرکت JST هستند و از نظر ظاهر شباهت‌هایی دارند؛ اما فاصله پایه‌ها، ابعاد، نوع قفل، ترمینال و ظرفیت جریان آن‌ها یکسان نیست.

انتخاب بین XH و VH فقط به تعداد پین محدود نمی‌شود. اگر کانکتور اشتباه انتخاب شود، ممکن است روی PCB نصب نشود، با هوزینگ موجود سازگار نباشد یا برای جریان مدار مناسب نباشد. به همین دلیل، شناخت تفاوت این دو سری برای طراحی برد، تعمیرات و خرید قطعات الکترونیک اهمیت دارد.

در این مقاله، مقایسه کانکتور XH و VH را از نظر ساختار، گام پایه، کاربرد، جریان نامی و سازگاری بررسی می‌کنیم تا بتوانید با توجه به نیاز مدار، انتخاب دقیق‌تری داشته باشید.

کانکتور XH چه کاربردی دارد؟

کانکتور XH یکی از خانواده‌های شناخته‌شده کانکتورهای سیم به برد شرکت JST است که با گام پایه 2.5 میلی‌متر طراحی شده است. این سری به دلیل ابعاد نسبتاً جمع‌وجور و تنوع تعداد مدار، در بسیاری از بردهای الکترونیکی و تجهیزات کنترلی استفاده می‌شود.

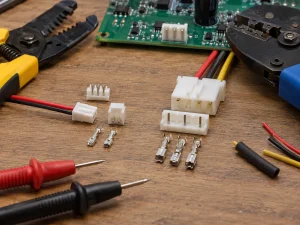

در کانکتور XH، سیم به کمک ترمینال مخصوص به روش Crimp متصل می‌شود. سپس ترمینال داخل هوزینگ قرار می‌گیرد و مجموعه نری و مادگی برای اتصال سیم به برد مورد استفاده قرار می‌گیرند.

این کانکتورها در مدل‌های مختلفی از نظر تعداد پین، جهت نصب و نوع هوزینگ عرضه می‌شوند. به همین دلیل در بازار قطعات، نام‌هایی مانند سوکت XH، کانکتور XH نری، کانکتور XH مادگی و هدر XH رایج هستند.

کاربرد XH بیشتر در مدارهایی است که به یک اتصال چندپین، جمع‌وجور و مناسب برای سیم‌های سیگنال یا تغذیه با جریان متناسب نیاز دارند.

ویژگی‌های کانکتور XH

مهم‌ترین ویژگی‌های سری XH عبارت‌اند از:

• گام پایه 2.5 میلی‌متر
• طراحی سیم به برد
• اتصال سیم به ترمینال با روش Crimp
• استفاده از مکانیزم Friction Lock در مدل استاندارد
• تنوع تعداد مدار
• ابعاد مناسب برای بسیاری از بردهای الکترونیکی

گام 2.5 میلی‌متری باعث می‌شود XH نسبت به کانکتورهای بزرگ‌تر فضای کمتری روی برد اشغال کند. این موضوع در طراحی PCBهایی که فضای نصب محدود دارند اهمیت زیادی دارد.

در سری XH، مدل‌های مختلفی از نظر تعداد مدار وجود دارد. نمونه‌های 2 پین، 3 پین، 4 پین، 5 پین، 6 پین و تعداد مدارهای بیشتر در این خانواده دیده می‌شوند. با این حال، تعداد دقیق پین‌ها به مدل و نسخه کانکتور بستگی دارد.

از نظر جریان نیز نباید همه مدل‌های XH را یکسان در نظر گرفت. در مشخصات رسمی نمونه استاندارد JST XH، جریان نامی با سیم AWG22 برابر 3 آمپر AC/DC اعلام شده است. این مقدار به شرایط مشخص آزمون مربوط می‌شود و برای تمام مدل‌ها، سیم‌ها و شرایط کاری قابل تعمیم نیست.

کاربرد کانکتور XH

کانکتور XH در بسیاری از تجهیزات الکترونیکی، بردهای کنترلی، اتصالات سنسورها و سیم‌کشی داخلی دستگاه‌ها کاربرد دارد.

برای مثال، زمانی که یک برد به چند سیم سیگنال یا تغذیه با جریان متناسب نیاز دارد، استفاده از یک کانکتور چندپین XH می‌تواند سیم‌کشی را مرتب‌تر و اتصال را قابل جداسازی کند.

در بازار قطعات الکترونیک، مدل‌هایی مانند کانکتور XH مادگی 2 پین، کانکتور XH نری 2 پین و نمونه‌های چندپین مورد استفاده قرار می‌گیرند. البته صرفاً تعداد پین یا عنوان کاربرد برای تشخیص سری کافی نیست و باید گام پایه، شکل هوزینگ و نوع ترمینال هم بررسی شود.

کانکتور VH چه کاربردی دارد؟

کانکتور VH نیز یکی از خانواده‌های کانکتورهای سیم به برد شرکت JST است، اما در مقایسه با XH ابعاد بزرگ‌تر و گام پایه بیشتری دارد. گام استاندارد سری VH برابر با 3.96 میلی‌متر است.

یکی از تفاوت‌های مهم VH با XH، ظرفیت جریان بالاتر در شرایط مشخص است. در مشخصات رسمی JST، برای ترکیب مشخصی از ترمینال و سیم AWG16، جریان نامی 10 آمپر AC/DC اعلام شده است.

به همین دلیل، سری VH بیشتر در مدارهای تغذیه و بخش‌هایی از تجهیزات الکترونیکی که نیاز به انتقال جریان بالاتر دارند مورد توجه قرار می‌گیرد.

ویژگی‌های کانکتور VH

ویژگی‌های مهم کانکتور VH شامل موارد زیر است:

• گام پایه 3.96 میلی‌متر
• طراحی سیم به برد
• اتصال سیم به ترمینال با روش Crimp
• استفاده از مکانیزم Secure Lock در ساختار استاندارد
• ابعاد بزرگ‌تر نسبت به XH
• امکان استفاده از سیم‌های ضخیم‌تر در مدل‌های مناسب

گام 3.96 میلی‌متری باعث می‌شود فاصله پایه‌های VH بیشتر از XH باشد. این اختلاف در طراحی PCB اهمیت دارد، زیرا الگوی سوراخ‌ها و فاصله پایه‌های دو سری با یکدیگر سازگار نیست.

در سری VH نیز مدل‌های مختلفی از نظر تعداد مدار وجود دارد. برای نمونه، مدل‌های 2 تا 11 مدار در مشخصات رسمی این خانواده دیده می‌شوند. بنابراین یک VH مادگی 4 پین از نظر تعداد مدار ممکن است شبیه یک کانکتور چهارپین دیگر باشد، اما این شباهت به معنی سازگاری با XH نیست.

کاربرد کانکتور VH

کانکتور VH بیشتر در اتصالات تغذیه، تجهیزات الکتریکی و الکترونیکی و مدارهایی استفاده می‌شود که جریان بالاتر یا سیم ضخیم‌تر اهمیت دارد.

برای مثال، اگر یک برد به اتصال پاور چندسیمه نیاز داشته باشد و جریان عبوری از کانکتور نسبتاً بالا باشد، بررسی سری VH می‌تواند منطقی باشد.

البته جریان مجاز همیشه به مدل دقیق، نوع ترمینال، هدر، سیم و شرایط کاری بستگی دارد. بنابراین نباید فقط بر اساس نام VH، یک جریان ثابت را برای همه مدل‌ها در نظر گرفت.

تفاوت کانکتور XH و VH چیست؟

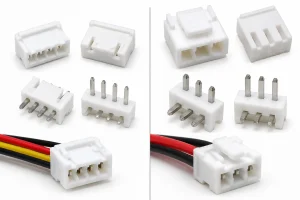

اگر بخواهیم مقایسه کانکتور XH و VH را خلاصه کنیم، XH با گام 2.5 میلی‌متر، ابعاد جمع‌وجور و کاربرد گسترده در اتصالات بردی شناخته می‌شود. VH با گام 3.96 میلی‌متر، ساختار بزرگ‌تر و ظرفیت جریان بالاتر در شرایط مشخص، بیشتر برای اتصالاتی که فضای بیشتری دارند و انتقال جریان اهمیت دارد مورد استفاده قرار می‌گیرد.

اما تفاوت این دو سری فقط به اندازه و جریان محدود نمی‌شود.

تفاوت از نظر ساختار و اندازه

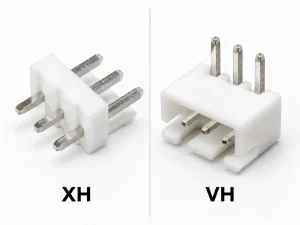

مهم‌ترین تفاوت، گام پایه است:

• XH: گام 2.5 میلی‌متر
• VH: گام 3.96 میلی‌متر

این اختلاف باعث می‌شود هدر و هوزینگ این دو سری از نظر مکانیکی با یکدیگر سازگار نباشند. بنابراین نمی‌توان یک هدر XH را به‌سادگی جایگزین هدر VH روی همان الگوی PCB کرد.

از نظر مکانیزم نگهداری نیز XH استاندارد از Friction Lock استفاده می‌کند، در حالی که VH دارای ساختار Secure Lock است. نوع قفل در میزان نگهداری اتصال و شرایط نصب اهمیت دارد، اما نباید آن را به‌تنهایی معیار برتری یک سری نسبت به دیگری دانست.

تفاوت از نظر کاربرد

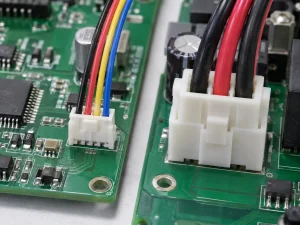

XH بیشتر برای اتصالات جمع‌وجور، سیگنال‌ها، بردهای کنترلی و سیم‌کشی داخلی تجهیزات مناسب است. ابعاد کوچک‌تر آن در بسیاری از طراحی‌های PCB یک مزیت محسوب می‌شود.

VH در مقابل، بیشتر برای اتصالاتی مورد توجه قرار می‌گیرد که جریان بالاتر، سیم ضخیم‌تر یا فضای نصب بیشتر اهمیت دارد.

در نتیجه، برای یک اتصال سیگنال یا تغذیه با جریان متناسب و فضای محدود، XH می‌تواند انتخاب مناسبی باشد. برای یک اتصال پاور با نیاز جریان بالاتر، VH ارزش بررسی بیشتری دارد.

تفاوت از نظر تحمل جریان

جریان نامی یکی از مهم‌ترین معیارها در انتخاب کانکتور است، اما باید با دقت بررسی شود.

طبق مشخصات رسمی JST، نمونه استاندارد XH با سیم AWG22 دارای جریان نامی 3 آمپر AC/DC است. در مقابل، برای نمونه مشخصی از VH با سیم AWG16، جریان نامی 10 آمپر AC/DC اعلام شده است.

این اعداد به معنی آن نیستند که هر کانکتور XH فقط 3 آمپر و هر کانکتور VH همیشه 10 آمپر را تحمل می‌کند. جریان نامی به مجموعه‌ای از عوامل بستگی دارد:

• نوع و شماره دقیق کانکتور
• جنس و مشخصات ترمینال
• سایز سیم
• نوع هدر و هوزینگ
• دمای کاری
• شرایط نصب و تهویه
• مدت‌زمان عبور جریان

برای مثال، در یک اتصال تغذیه، افزایش جریان می‌تواند باعث افزایش حرارت در محل ترمینال شود. بنابراین هنگام انتخاب کانکتور باید جریان مصرفی مدار، سایز سیم و جریان نامی همان مدل را با یکدیگر مقایسه کرد.

همچنین اگر جریان مدار به محدوده بالایی جریان نامی نزدیک است، بهتر است حاشیه اطمینان مناسب در نظر گرفته شود و به مقدار درج‌شده روی نام سری اکتفا نشود.

کانکتور XH بهتر است یا VH؟

هیچ‌کدام از این دو سری به‌صورت مطلق بهتر نیستند. انتخاب مناسب به نوع مدار، فضای نصب، جریان مصرفی و مشخصات مکانیکی بستگی دارد.

اگر فضای برد محدود است و اتصال برای سیگنال یا تغذیه با جریان متناسب استفاده می‌شود، XH می‌تواند گزینه مناسبی باشد. اگر جریان بالاتر، سیم ضخیم‌تر یا ساختار بزرگ‌تر مورد نیاز است، VH ارزش بررسی بیشتری دارد.

نکته مهم این است که انتخاب کانکتور باید بر اساس نیاز واقعی مدار انجام شود، نه صرفاً نام برند یا تعداد پین.

چه زمانی کانکتور XH انتخاب مناسب‌تری است؟

XH زمانی انتخاب مناسبی است که:

• فضای نصب روی PCB محدود باشد.
• به کانکتور چندپین جمع‌وجور نیاز داشته باشید.
• اتصال برای سیگنال یا تغذیه با جریان متناسب استفاده شود.
• گام پایه 2.5 میلی‌متر با طراحی برد سازگار باشد.
• هوزینگ و ترمینال مورد نیاز در سری XH موجود باشد.

برای نمونه، در یک برد کنترلی که چند سیم سنسور یا سیگنال به آن متصل می‌شود، XH می‌تواند راهکاری مرتب و کم‌جا باشد.

چه زمانی کانکتور VH انتخاب مناسب‌تری است؟

VH بیشتر زمانی ارزش بررسی دارد که:

• جریان عبوری از اتصال بالاتر باشد.
• استفاده از سیم ضخیم‌تر اهمیت داشته باشد.
• فضای بیشتری برای نصب کانکتور وجود داشته باشد.
• اتصال در بخش تغذیه یا پاور قرار داشته باشد.
• مکانیزم Secure Lock برای شرایط نصب مناسب باشد.

در این شرایط، سری VH می‌تواند گزینه مناسبی باشد؛ البته جریان مجاز دقیق باید از دیتاشیت همان مدل بررسی شود.

راهنمای انتخاب بین کانکتور XH و VH

برای انتخاب درست، فقط به تعداد پین نگاه نکنید. مراحل زیر به شما کمک می‌کند کانکتور مناسب را انتخاب کنید.

1. تعداد پین‌ها را مشخص کنید.

ابتدا مشخص کنید به کانکتور 2 پین، 3 پین، 4 پین، 6 پین یا تعداد بیشتری نیاز دارید.

2. گام پایه را اندازه بگیرید.

اگر فاصله پایه‌ها حدود 2.5 میلی‌متر باشد، XH یکی از گزینه‌های محتمل است. اگر فاصله حدود 3.96 میلی‌متر باشد، VH می‌تواند گزینه مناسب باشد. برای تشخیص قطعی، شکل هوزینگ و مشخصات مدل را هم بررسی کنید.

3. نوع نری و مادگی را مشخص کنید.

هدر، هوزینگ و ترمینال باید با یکدیگر سازگار باشند. تعداد پین به‌تنهایی برای خرید کافی نیست.

4. جریان مصرفی مدار را بررسی کنید.

جریان مورد نیاز را با جریان نامی کانکتور مقایسه کنید. سایز سیم و نوع ترمینال نیز اهمیت دارند.

5. فضای نصب و نوع قفل را در نظر بگیرید.

اگر فضای PCB محدود است، گام کوچک‌تر XH یک مزیت محسوب می‌شود. اگر جریان بالاتر یا ساختار مکانیکی متفاوت نیاز دارید، VH را بررسی کنید.

6. شماره قطعه و دیتاشیت را کنترل کنید.

پیش از خرید، شماره سری، تعداد مدار، گام پایه، نوع ترمینال و مشخصات جریان را بررسی کنید تا از سازگاری قطعه مطمئن شوید.

جمع‌بندی؛ XH یا VH کدام را انتخاب کنیم؟

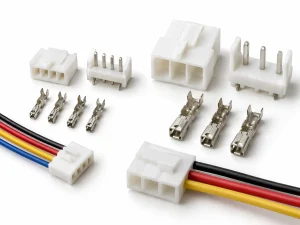

در مقایسه کانکتور XH و VH نمی‌توان یک برنده مطلق معرفی کرد. هر دو سری برای اتصال سیم به برد طراحی شده‌اند، اما در گام پایه، ابعاد، نوع قفل و مشخصات جریان تفاوت دارند.

XH با گام 2.5 میلی‌متر، ساختار جمع‌وجور و کاربرد گسترده در اتصالات بردی، برای بسیاری از مدارهای الکترونیکی گزینه مناسبی است.

VH با گام 3.96 میلی‌متر و ظرفیت جریان بالاتر در شرایط مشخص، بیشتر برای اتصالات تغذیه و کاربردهایی که سیم ضخیم‌تر یا جریان بالاتر اهمیت دارد مورد توجه قرار می‌گیرد.

در نهایت، هنگام خرید کانکتور مادگی یا نری فقط به تعداد پین توجه نکنید. گام پایه، ابعاد هوزینگ، نوع ترمینال، الگوی PCB، سایز سیم و جریان نامی باید همزمان بررسی شوند.
