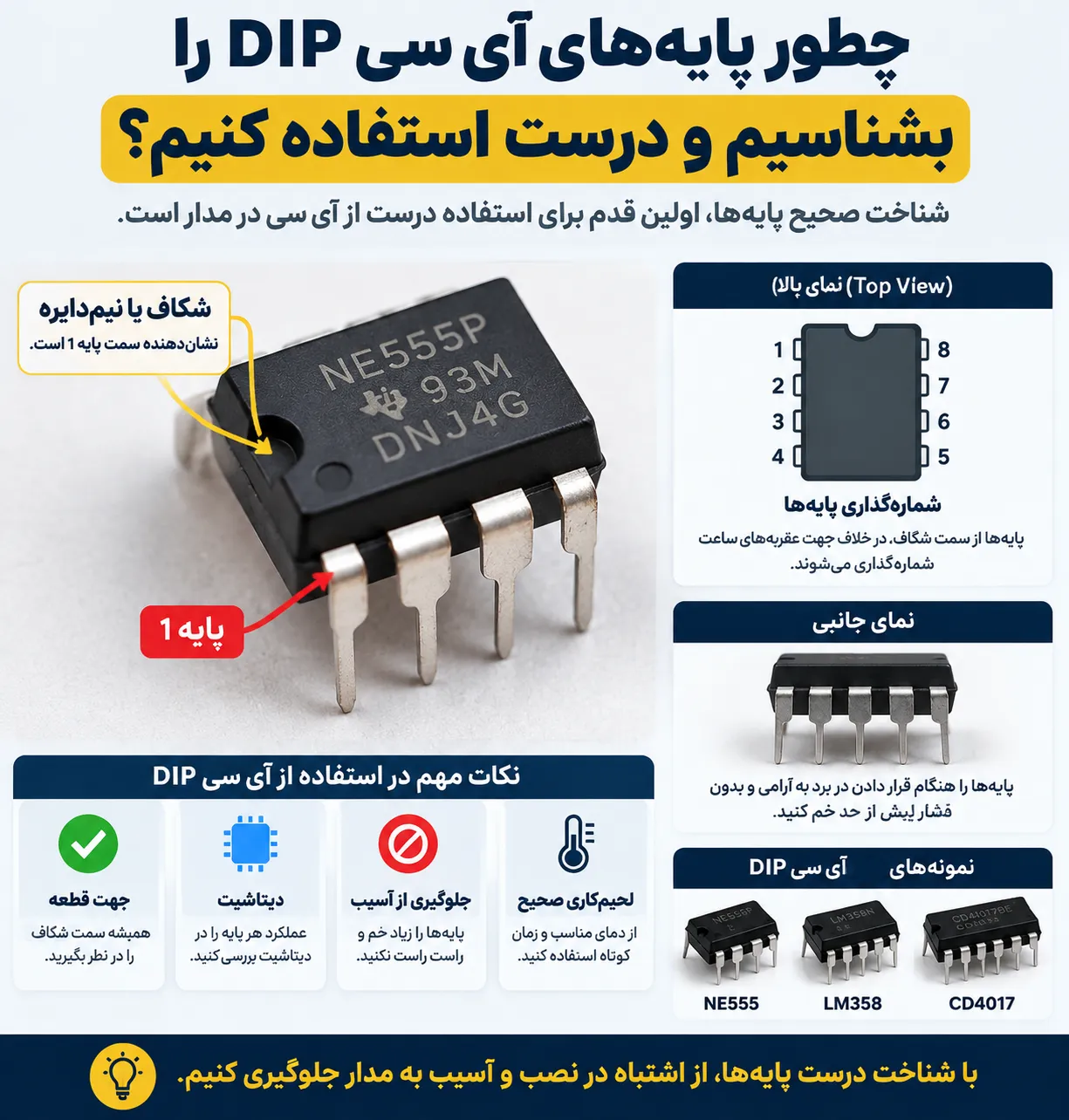

چطور پایه‌های آی سی dip را بشناسیم و درست استفاده کنیم؟

وقتی یک ic dip را برای اولین بار در دست می‌گیرید، شاید تشخیص پایه‌های آن ساده به نظر برسد؛ اما اگر جهت قطعه یا پایه اول اشتباه تشخیص داده شود، تمام شماره‌گذاری پایه‌ها نیز اشتباه خواهد شد. در یک مدار الکترونیکی، این اشتباه می‌تواند باعث عملکرد نادرست آی‌سی و در بعضی شرایط حتی آسیب دیدن قطعه شود.

شناخت پایه‌های آی سی دیپ در واقع از دو مرحله تشکیل می‌شود: ابتدا باید پایه اول را از روی علامت روی بدنه پیدا کنیم و سپس شماره سایر پایه‌ها را طبق ترتیب استاندارد مشخص کنیم. بعد از آن، برای اینکه بدانیم هر پایه چه وظیفه‌ای دارد، باید Pinout همان آی‌سی را از روی دیتاشیت بررسی کنیم.

پایه‌های آی‌سی DIP را چگونه شماره‌گذاری کنیم؟

شماره‌گذاری پایه‌های آی سی dip از پایه شماره ۱ شروع می‌شود. برای پیدا کردن این پایه، ابتدا باید علامت مشخص‌کننده روی بدنه را پیدا کنید. پس از تشخیص پایه اول، شماره پایه‌ها به‌صورت استاندارد در امتداد یک طرف آی‌سی ادامه پیدا می‌کند و سپس از طرف دیگر به سمت پایه‌های باقی‌مانده برمی‌گردد.

در پکیج‌های DIP معمولاً پایه‌ها در دو ردیف موازی قرار دارند. اگر آی‌سی را از بالا نگاه کنیم و شیار مشخص‌کننده را در جهت صحیح قرار دهیم، شماره‌گذاری از پایه اول شروع شده و در امتداد یک سمت ادامه پیدا می‌کند؛ سپس در انتهای ردیف، شماره‌گذاری به سمت ردیف مقابل برمی‌گردد.

برای مثال در یک آی‌سی DIP هشت‌پایه، پایه‌ها از ۱ تا ۴ در یک طرف و از ۵ تا ۸ در طرف مقابل قرار می‌گیرند. نکته مهم این است که ترتیب شماره‌ها را باید با توجه به علامت پایه اول دنبال کنید، نه صرفاً بر اساس اینکه پایه‌ها در سمت راست یا چپ قرار گرفته‌اند.

پایه اول آی‌سی DIP را چگونه پیدا کنیم؟

مهم‌ترین مرحله در نحوه خواندن پایه های آی سی همین پیدا کردن پایه اول است. سازندگان معمولاً برای مشخص کردن جهت آی‌سی از یک شیار، فرورفتگی، نقطه یا علامت مشابه روی بدنه استفاده می‌کنند.

در بسیاری از آی‌سی‌های DIP یک شیار نیم‌دایره‌ای در قسمت بالای بدنه دیده می‌شود. این شیار جهت قرارگیری آی‌سی را مشخص می‌کند و پایه اول در یکی از دو طرف آن قرار می‌گیرد. در بعضی مدل‌ها نیز یک نقطه یا علامت کوچک نزدیک پایه اول وجود دارد.

البته نباید تصور کرد که شکل ظاهری تمام آی‌سی‌ها دقیقاً یکسان است. ممکن است نوع علامت‌گذاری بین سازندگان یا پکیج‌های مختلف متفاوت باشد. اگر علامت روی قطعه واضح نیست، بهتر است به دیتاشیت همان آی‌سی مراجعه کنید.

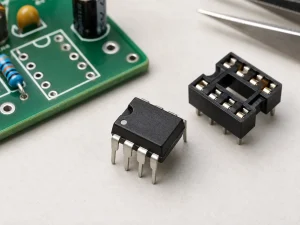

یک نکته کاربردی دیگر این است که اگر آی‌سی داخل سوکت DIP قرار می‌گیرد، معمولاً روی سوکت نیز شیار یا علامتی برای مشخص کردن جهت وجود دارد. این علامت باید با جهت علامت روی آی‌سی مطابقت داشته باشد.

ترتیب پایه‌های آی‌سی DIP چگونه است؟

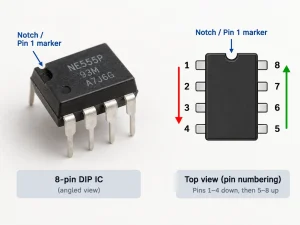

بعد از اینکه پایه اول را پیدا کردید، شماره‌گذاری طبق یک ترتیب مشخص ادامه پیدا می‌کند. در یک آی سی dip دو ردیف پایه داریم و شماره‌ها در امتداد یک ردیف جلو می‌روند و سپس از طرف دیگر ادامه پیدا می‌کنند.

مثلاً در یک DIP هشت‌پایه، اگر پایه اول در یک سمت مشخص شده باشد، پایه‌های ۲، ۳ و ۴ در همان ردیف قرار می‌گیرند. سپس شماره ۵ در ابتدای ردیف مقابل قرار می‌گیرد و شماره‌های ۶، ۷ و ۸ به سمت پایه دیگر ادامه پیدا می‌کنند.

در آی‌سی‌های ۱۴، ۱۶ یا تعداد پایه بیشتر نیز همین منطق کلی برقرار است. به همین دلیل اگر فقط پایه اول را درست تشخیص دهید، می‌توانید شماره سایر پایه‌ها را به‌صورت استاندارد پیدا کنید.

اما این موضوع را نباید با وظیفه پایه‌ها اشتباه گرفت. مثلاً نمی‌توان گفت در تمام IC DIPها پایه ۱ ورودی یا پایه ۸ تغذیه است. شماره پایه فقط جایگاه فیزیکی آن را مشخص می‌کند و عملکرد آن باید از روی دیتاشیت مشخص شود.

چگونه پایه‌های آی‌سی DIP را روی مدار درست قرار دهیم؟

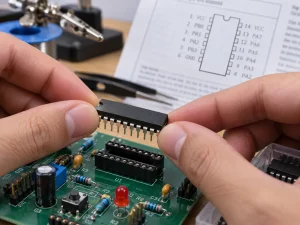

بعد از تشخیص پایه اول، نوبت به نصب آی‌سی روی مدار می‌رسد. اگر برد از سوکت DIP استفاده می‌کند، معمولاً یک شیار یا علامت روی سوکت وجود دارد که باید با علامت جهت آی‌سی هماهنگ شود.

اگر آی‌سی مستقیماً روی PCB نصب می‌شود نیز باید علامت روی برد و علامت روی بدنه قطعه را بررسی کنید. در طراحی PCB معمولاً جای پایه اول با علامت مشخص می‌شود، اما باز هم بهتر است قبل از نصب، نوشته‌ها و علائم روی برد را بررسی کنید.

نصب برعکس یکی از اشتباهات رایج در مونتاژ مدارهای الکترونیکی است. ممکن است آی‌سی از نظر مکانیکی به‌راحتی داخل سوکت قرار بگیرد، اما این موضوع به معنی صحیح بودن جهت نصب نیست.

قبل از روشن کردن مدار، یک بار شماره پایه اول، جهت آی‌سی و Pinout را با نقشه یا دیتاشیت تطبیق دهید. همین بررسی چندثانیه‌ای می‌تواند از یک اشتباه پرهزینه جلوگیری کند.

پایه‌های تغذیه، ورودی و خروجی آی‌سی DIP را چگونه تشخیص دهیم؟

اینجا یک نکته بسیار مهم وجود دارد: شماره پایه به‌تنهایی عملکرد آن را مشخص نمی‌کند. پایه ۱ در یک آی‌سی ممکن است ورودی باشد و در آی‌سی دیگری خروجی یا حتی پایه تغذیه.

برای مثال ممکن است یک آی‌سی منطقی، تایمر، تقویت‌کننده یا درایور داشته باشید که هرکدام آرایش پایه کاملاً متفاوتی دارند. حتی دو قطعه با تعداد پایه یکسان نیز لزوماً Pinout یکسانی ندارند.

بنابراین برای تشخیص پایه‌های تغذیه، ورودی و خروجی باید شماره دقیق آی‌سی را پیدا کنید و Pinout همان مدل را بررسی کنید.

در یک مدار ممکن است قطعاتی مانند مقاومت، خازن، دیود و ترانزیستور در اطراف آی‌سی قرار داشته باشند و مسیر اتصال پایه‌ها را مشخص کنند، اما این قطعات جای دیتاشیت را نمی‌گیرند. برای اتصال صحیح باید عملکرد هر پایه از منبع معتبر مشخص شود.

دیتاشیت چگونه به شناسایی پایه‌های آی‌سی کمک می‌کند؟

دیتاشیت بهترین مرجع برای شناسایی پایه‌های یک آی‌سی است. بعد از پیدا کردن شماره کامل قطعه، دیتاشیت سازنده را جست‌وجو کنید و به بخشی با عنوان Pin Configuration، Pinout یا Pin Description بروید.

در تصویر Pinout، معمولاً شکل آی‌سی از بالا نمایش داده می‌شود و شماره و نام هر پایه مشخص است. این تصویر به شما می‌گوید هر پایه دقیقاً چه وظیفه‌ای دارد.

برای مثال ممکن است در دیتاشیت پایه‌هایی با نام‌هایی مانند VCC، GND، IN، OUT، RESET یا سایر نام‌های اختصاصی ببینید. معنای دقیق این پایه‌ها و شرایط استفاده از آن‌ها نیز در توضیحات دیتاشیت مشخص می‌شود.

هنگام بررسی دیتاشیت باید به شماره کامل قطعه نیز توجه کنید. گاهی یک خانواده از آی‌سی‌ها مدل‌های مختلفی دارد و تفاوت یک حرف یا پسوند در شماره فنی می‌تواند نشان‌دهنده نسخه یا پکیج متفاوت باشد.

بنابراین برای نحوه خواندن پایه های آی سی، بهترین روش این است که ابتدا جهت فیزیکی قطعه را مشخص کنید، سپس پایه اول را پیدا کنید و در نهایت شماره و عملکرد پایه‌ها را از Pinout دیتاشیت بخوانید.

اشتباهات رایج هنگام شناسایی پایه‌های آی‌سی DIP

یکی از رایج‌ترین اشتباهات، تشخیص اشتباه پایه اول است. اگر پایه اول اشتباه شناسایی شود، تمام شماره‌گذاری‌ها نیز جابه‌جا می‌شوند و ممکن است آی‌سی کاملاً برعکس در مدار قرار بگیرد.

اشتباه دیگر این است که کاربر فقط بر اساس تعداد پایه یا ظاهر قطعه، عملکرد پایه‌ها را حدس بزند. مثلاً اینکه یک آی‌سی ۸ پایه است، هیچ تضمینی نمی‌دهد که پایه تغذیه یا ورودی آن مانند یک آی‌سی ۸ پایه دیگر باشد.

گاهی نیز علامت روی بدنه نادیده گرفته می‌شود و قطعه صرفاً بر اساس جهت نوشته‌های روی آن نصب می‌شود. جهت نوشته روی بدنه همیشه معیار مطمئنی برای تشخیص پایه اول نیست؛ علامت مخصوص پایه اول یا دیتاشیت مرجع دقیق‌تری است.

یکی دیگر از اشتباهات، بی‌توجهی به دیتاشیت هنگام تعویض آی‌سی است. اگر قطعه‌ای با مدل مشابه جایگزین می‌شود، باید Pinout و شرایط کاری هر دو مدل بررسی شود.

همچنین نباید فقط به مدار اطراف تکیه کرد. برای مثال وجود یک دیود یا ترانزیستور در کنار آی‌سی می‌تواند سرنخ خوبی باشد، اما برای تعیین دقیق وظیفه پایه‌ها همچنان باید مشخصات قطعه بررسی شود.

جمع‌بندی

برای اینکه بدانیم چطور پایه‌های آی سی dip را بشناسیم و درست استفاده کنیم ، ابتدا باید علامت مشخص‌کننده پایه اول را روی بدنه پیدا کنیم. این علامت می‌تواند شیار، نقطه یا نشانه دیگری باشد.

بعد از پیدا کردن پایه اول، شماره‌گذاری پایه‌ها طبق ترتیب استاندارد در دو ردیف آی‌سی ادامه پیدا می‌کند. اما شماره پایه به‌تنهایی مشخص نمی‌کند که آن پایه ورودی، خروجی یا تغذیه است.

برای تشخیص عملکرد واقعی پایه‌ها باید شماره کامل آی‌سی را پیدا کرده و Pinout و Pin Description را از دیتاشیت همان قطعه بررسی کنیم. در نهایت نیز قبل از روشن کردن مدار، جهت نصب آی‌سی و شماره پایه‌ها را یک بار دیگر با PCB یا سوکت تطبیق دهید.
