مدار مجتمع یا Integrated Circuit (IC) یک مدار الکترونیکی کوچکسازیشده است که از ادوات نیمههادی مانند ترانزیستورها، مقاومتها و خازنها تشکیل شده و همگی روی یک تراشه واحد از یک ماده، معمولاً سیلیکون، ساخته میشوند.
این اجزا با هم کار میکنند تا وظایفی مانند تقویت، نوسانسازی، زمانبندی و عملیات منطق دیجیتال را انجام دهند.
آیسیها پایه و اساس الکترونیک مدرن هستند و امکان ساخت تجهیزاتی از گوشیهای هوشمند و لپتاپها گرفته تا دستگاههای پزشکی و واحدهای کنترل خودرو را فراهم میکنند.
کاربردهای رایج آنها شامل میکروکنترلرها در دستگاههای اینترنت اشیا، تقویتکنندههای عملیاتی در تجهیزات صوتی و تراشههای حافظه در سیستمهای ذخیرهسازی داده است.
از آنجا که آیسیها چندین قطعه را در یک واحد فشرده ادغام میکنند، نسبت به طراحیهای مبتنی بر قطعات مجزا، باعث کاهش اندازه، مصرف انرژی و هزینههای تولید میشوند.
آی سی را بر اساس چه معیاری انتخاب کنیم؟
انتخاب آیسی مناسب فقط به پیدا کردن یک قطعه همنام ختم نمیشود. آیسی باید از نظر عملکرد، پکیج، ولتاژ کاری، سازگاری با مدار و حتی شرایط بازار با نیاز شما همخوانی داشته باشد. در ادامه، مهمترین معیارهای انتخاب آیسی بررسی میشود.
انواع و گونهها
مدارهای مجتمع در چند دسته اصلی عرضه میشوند که هرکدام برای وظایف متفاوتی مناسب هستند:
1. آیسیهای آنالوگ
آیسیهای آنالوگ سیگنالهای پیوسته را پردازش میکنند و در تقویتکنندهها، فیلترها و سیستمهای مدیریت توان به کار میروند. از نمونههای رایج آنها میتوان به تقویتکنندههای عملیاتی (Op-Amp) و رگولاتورهای ولتاژ اشاره کرد.
• مزایا: بسیار مناسب برای پردازش سیگنالهای دنیای واقعی؛ دقت بالا در کاربردهای سنجش.
• معایب: حساس به نویز و تغییرات دما؛ مقیاسپذیری کمتر نسبت به آیسیهای دیجیتال.
2. آیسیهای دیجیتال
آیسیهای دیجیتال با سیگنالهای دودویی (0 و 1) کار میکنند و ستون فقرات سیستمهای محاسباتی را تشکیل میدهند. از انواع رایج آنها میتوان به ریزپردازندهها، میکروکنترلرها و گیتهای منطقی (AND، OR، NOT) اشاره کرد.
• مزایا: مصونیت بالا در برابر نویز؛ یکپارچگی آسان با نرمافزار؛ معماری مقیاسپذیر.
• معایب: نیاز به قطعات پشتیبان مانند کلاک و حافظه؛ امکان مصرف توان بیشتر در بارهای سنگین.
3. آیسیهای سیگنال ترکیبی (Mixed-Signal)
این آیسیها مدارهای آنالوگ و دیجیتال را روی یک تراشه واحد ترکیب میکنند و امکان تعامل مستقیم بین حسگرهای فیزیکی و پردازندههای دیجیتال را فراهم میسازند. بهطور گسترده در مبدلهای آنالوگ به دیجیتال (ADC) و رابطهای ارتباطی استفاده میشوند.
• مزایا: کاهش پیچیدگی سیستم؛ بهبود همزمانی بین حوزههای آنالوگ و دیجیتال.
• معایب: طراحی و آزمون پیچیدهتر؛ احتمال تداخل بین حوزهها.
4. آیسیهای RF و مایکروویو
این آیسیها برای ارتباطات بیسیم طراحی شدهاند و در فرکانسهای بالا کار میکنند. از آنها در ماژولهای Wi-Fi، تراشههای بلوتوث و سیستمهای راداری استفاده میشود.
• مزایا: امکان ساخت راهکارهای بیسیم فشرده؛ پشتیبانی از انتقال داده با سرعت بالا.
• معایب: هزینه بالای تولید؛ حساسیت زیاد به طراحی چیدمان و الزامات شیلدینگ.
5. آیسیهای خاصمنظوره (ASIC)
این آیسیها بهصورت سفارشی برای انجام وظایف مشخص طراحی میشوند؛ مانند استخراج ارز دیجیتال یا پردازش تصویر در دوربینها.
• مزایا: عملکرد بهینه و بهرهوری توان بالا برای کاربردهای اختصاصی.
• معایب: هزینه اولیه طراحی بالا؛ عدم امکان برنامهریزی مجدد پس از ساخت.
ویژگیها و مشخصات کلیدی برای ارزیابی
برای انتخاب آگاهانه آیسی مناسب، لازم است پارامترهای فنی زیر را بررسی کنید:
ش ولتاژ کاری: اطمینان حاصل کنید که آیسی در بازه ولتاژ تغذیه سیستم شما کار میکند. عبور از محدوده مجاز میتواند باعث آسیب دائمی شود.
• دمای کاری: در محیطهای صنعتی یا خودرویی، آیسیهایی با محدوده دمایی گسترده موردنیاز هستند (برای مثال، 40- تا 125+ درجه سانتیگراد).
• نوع پکیج: پکیجهای رایج شامل DIP، SOIC، QFP و BGA هستند. سهولت لحیمکاری و محدودیت فضای برد مدار چاپی را در نظر بگیرید.
• مصرف توان: برای دستگاههای باتریخور اهمیت زیادی دارد. به قابلیتهایی مانند حالت آمادهبهکار و مقیاسبندی پویای ولتاژ توجه کنید.
• سرعت یا فرکانس کاری: معمولاً بر حسب مگاهرتز یا گیگاهرتز بیان میشود و بهویژه برای پردازندهها و آیسیهای ارتباطی مهم است.
• تعداد ورودی/خروجی و پشتیبانی از رابطها: سازگاری با پروتکلهایی مانند I²C، SPI، UART یا USB را بررسی کنید.
ی دقت دیتاشیت: همیشه به دیتاشیت سازنده مراجعه کنید تا اطلاعاتی مانند نمودارهای زمانبندی، پیکربندی پایهها و ویژگیهای حرارتی را بهدرستی بررسی نمایید.
انتخاب آی سی بر اساس کاربرد (آی سیهای پرکاربرد)
کاربرد آیسی اولین و مهمترین معیار انتخاب آن است. هر آیسی برای انجام وظیفهای مشخص طراحی شده و استفاده اشتباه از آن میتواند باعث آسیب به مدار یا عدم عملکرد صحیح دستگاه شود.
آی سی موبایل
آیسیهای موبایل معمولاً طراحی اختصاصی دارند و توسط شرکتهایی مانند Qualcomm، MediaTek، Apple یا Samsung تولید میشوند. این آیسیها شامل پردازنده اصلی، آیسی بیسبند، آیسی گرافیک و کنترلرهای جانبی هستند و تعویض آنها نیاز به تجهیزات حرفهای و دانش شماتیک دارد.
آی سی پاور
آیسیهای پاور وظیفه مدیریت و توزیع ولتاژ و جریان را بر عهده دارند. این آیسیها در موبایل، لپتاپ، تجهیزات صنعتی و منابع تغذیه سوئیچینگ کاربرد گستردهای دارند. انتخاب اشتباه آیسی پاور میتواند باعث ناپایداری ولتاژ یا حتی سوختن سایر قطعات شود.
آی سی شارژ
آیسی شارژ در دستگاههای قابلحمل نقش کلیدی دارد و جریان و ولتاژ شارژ باتری را کنترل میکند. این آیسیها معمولاً به باتری لیتیومی متصل هستند و حساسیت بالایی نسبت به جایگزینی دارند.
آی سی صدا
آیسیهای صوتی شامل آمپلیفایرها، کدکهای صوتی و پردازشگرهای صدا هستند. در موبایل، سیستمهای صوتی و بردهای صنعتی، کیفیت و توان خروجی این آیسیها اهمیت بالایی دارد.
آی سی تاچ
آیسی تاچ وظیفه پردازش سیگنالهای لمسی صفحهنمایش را بر عهده دارد. این آیسیها معمولاً بهصورت اختصاصی برای هر مدل نمایشگر طراحی میشوند و جایگزینی آنها بدون تطابق کامل میتواند باعث اختلال در عملکرد تاچ شود.
آی سی حافظه
آیسیهای حافظه شامل RAM، Flash و EEPROM هستند. در تعمیرات موبایل و بردهای دیجیتال، انتخاب ظرفیت، سرعت و نوع حافظه کاملاً حیاتی است.
انتخاب آی سی بر اساس پکیج
پکیج آیسی تعیینکننده نحوه نصب، لحیمکاری و حتی قابلیت تعمیر آن است. شناخت پکیجها به انتخاب صحیح و کاهش ریسک آسیب کمک میکند.
آی سی SMD
آیسیهای SMD برای نصب سطحی طراحی شدهاند و در بیشتر بردهای مدرن استفاده میشوند. این پکیجها فضای کمی اشغال میکنند اما تعمیر آنها نیازمند ابزار دقیق است.

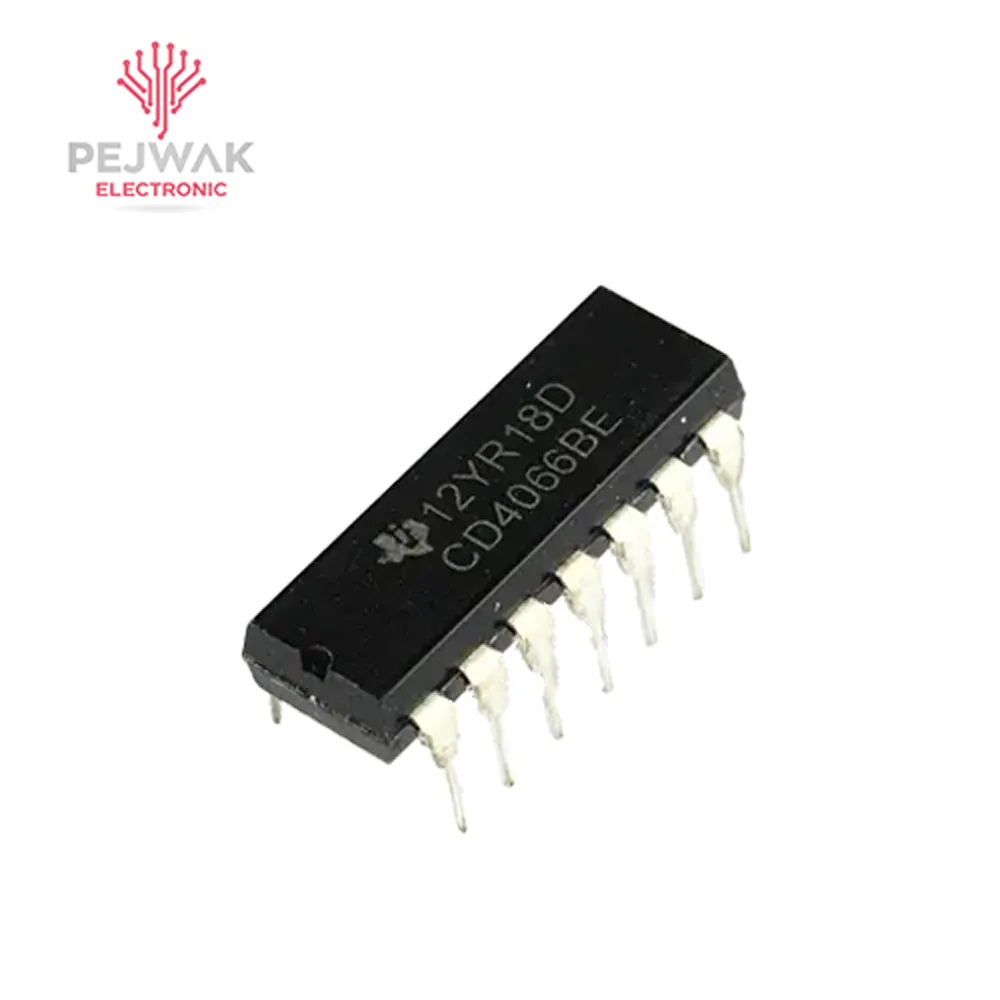

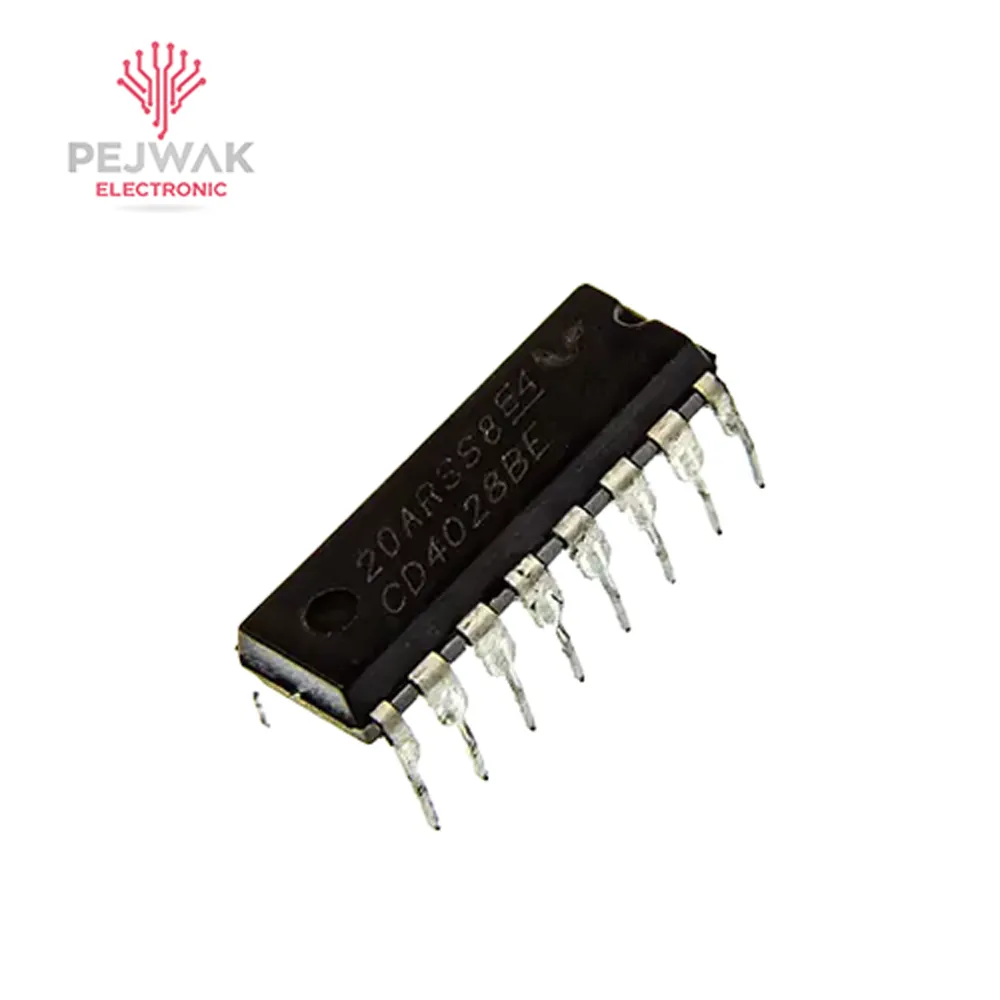

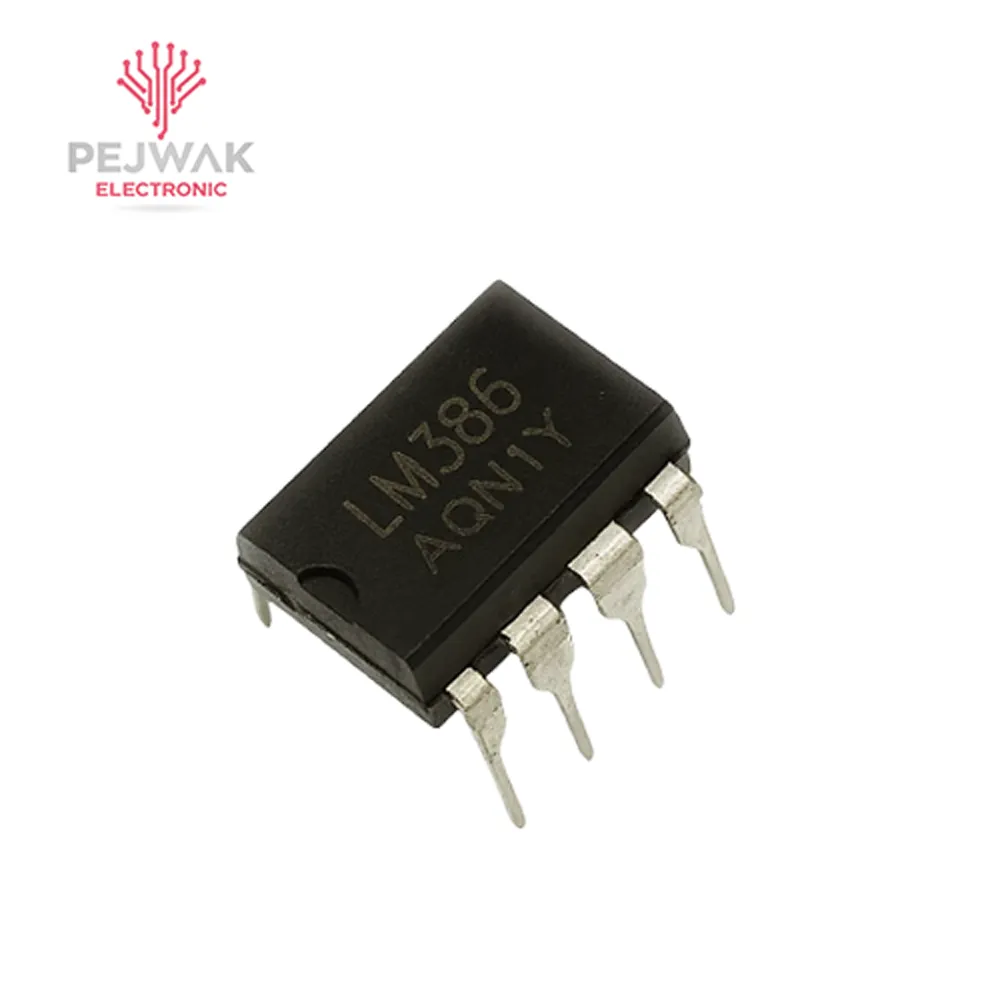

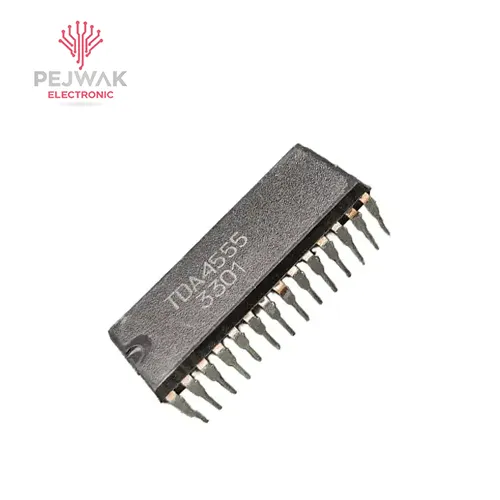

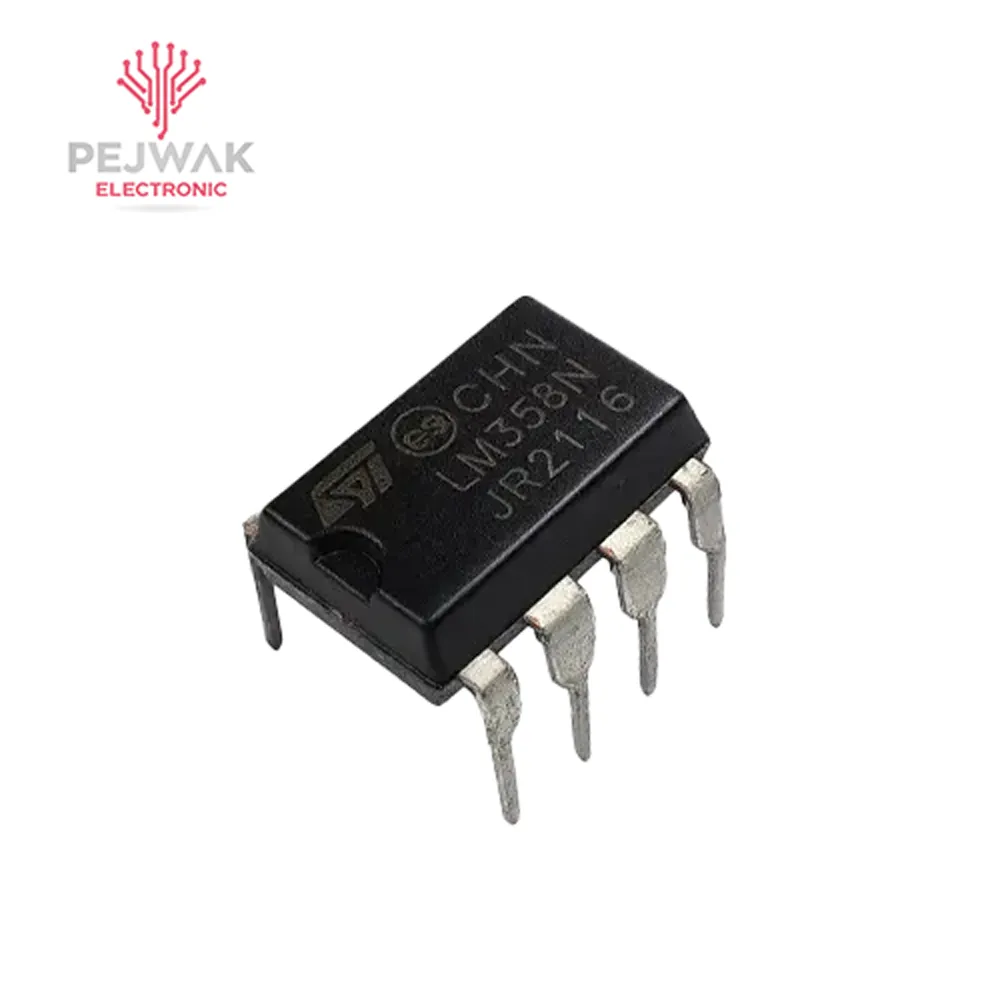

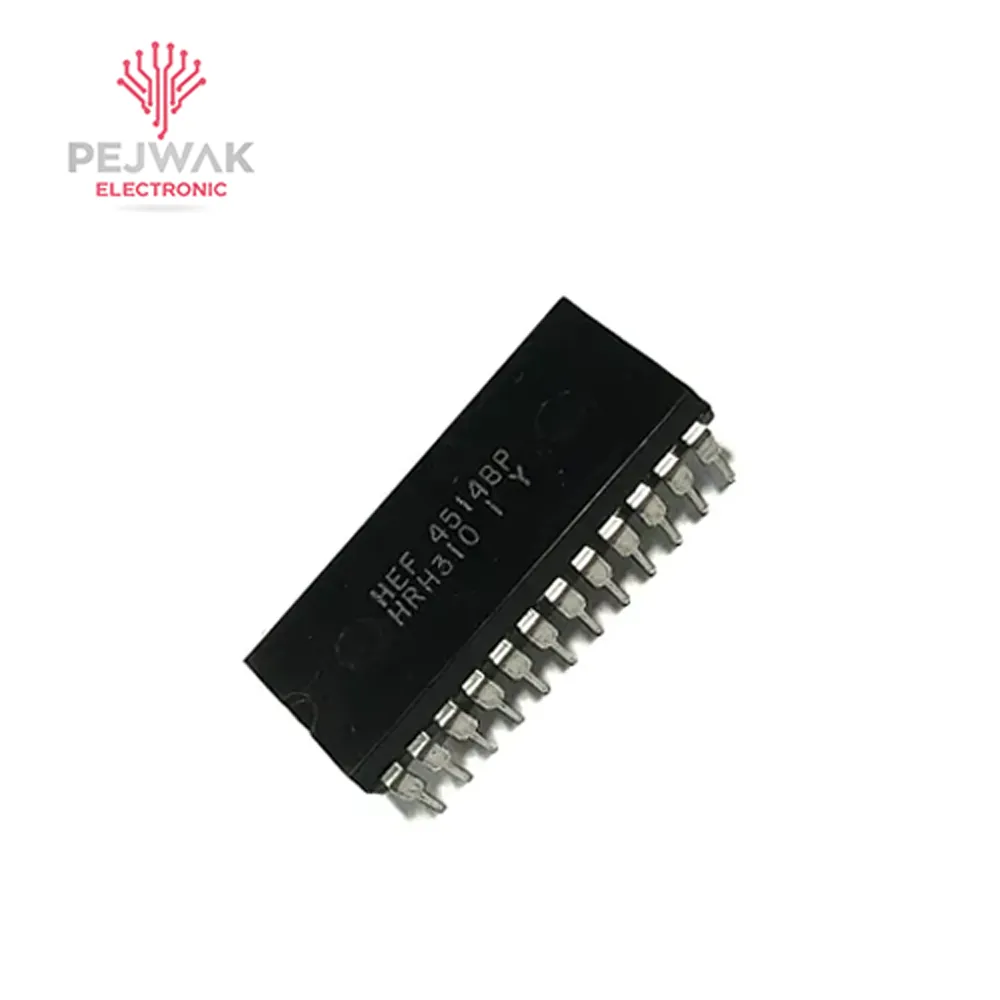

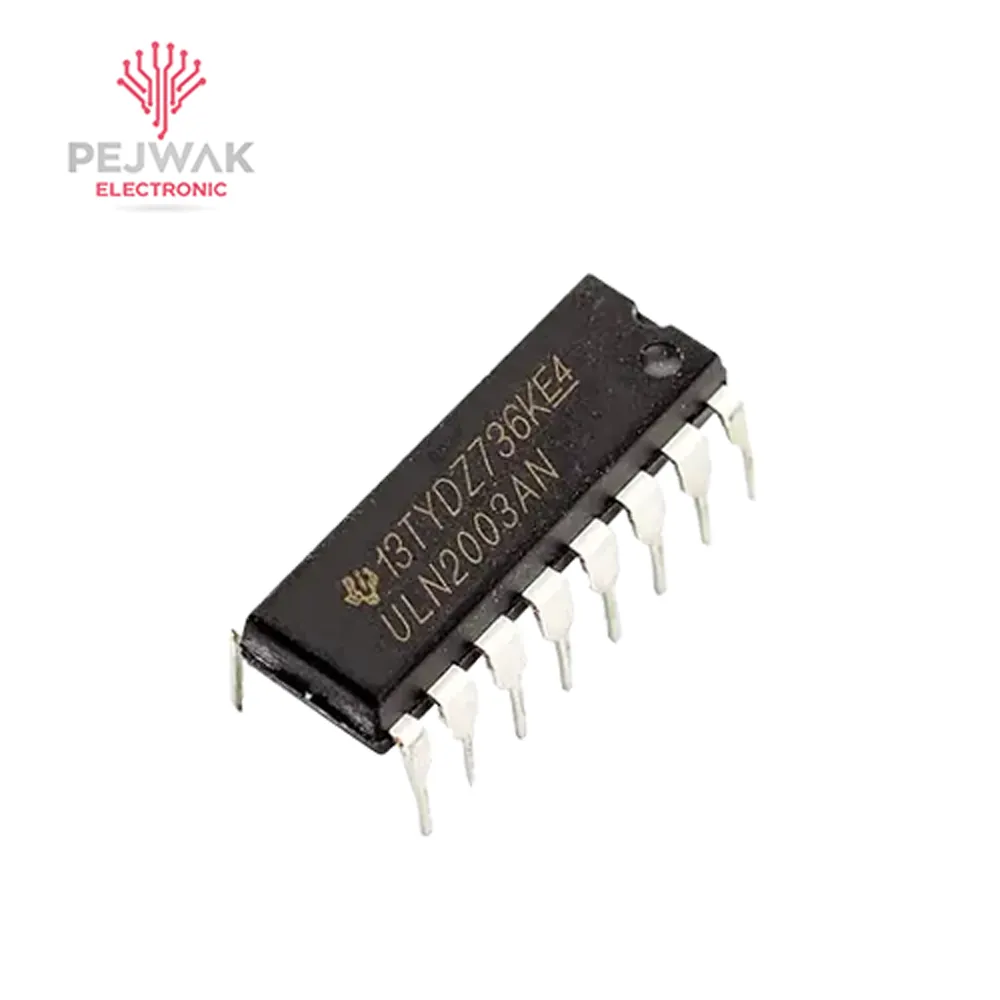

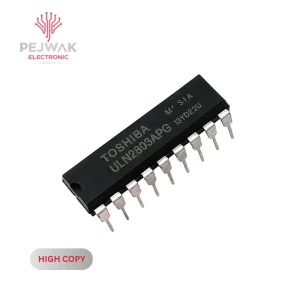

آی سی DIP
پکیج DIP قدیمیتر است و پایهها از سوراخهای برد عبور میکنند. این آیسیها بیشتر در بردهای آموزشی و صنعتی قدیمی دیده میشوند و تعویض آنها سادهتر است.
آی سی QFN
پکیج QFN بدون پایههای بیرونی است و تماسها در زیر آیسی قرار دارند. این نوع پکیج در موبایل و تجهیزات فشرده رایج است و لحیمکاری آن نیاز به دقت بالا دارد.
آی سی BGA
در پکیج BGA، اتصالها بهصورت توپهای لحیم در زیر آیسی قرار دارند. این آیسیها بیشترین تراکم پایه را دارند و معمولاً فقط با دستگاه ریورک حرفهای قابل تعویض هستند.
آی سی چیست و چه کاربردی دارد؟
آیسی یا مدار مجتمع مجموعهای از ترانزیستورها، مقاومتها و خازنهاست که در یک تراشه سیلیکونی بسیار کوچک مجتمع شدهاند. نقش آیسی در مدار، انجام پردازش، کنترل، تقویت یا ذخیرهسازی اطلاعات است. در تعمیرات الکترونیکی، آیسیها معمولاً بهعنوان قطعات حساس شناخته میشوند؛ زیرا خرابی آنها میتواند کل مدار را از کار بیندازد. به همین دلیل، تشخیص دقیق خرابی آیسی و انتخاب نمونه جایگزین مناسب اهمیت زیادی دارد.
عوامل مؤثر بر قیمت آی سی
قیمت آیسی تحت تأثیر عوامل مختلفی تعیین میشود که دانستن آنها به تصمیمگیری بهتر کمک میکند.
برند سازنده
آیسیهای تولیدشده توسط برندهای معتبر معمولاً قیمت بالاتری دارند اما از نظر کیفیت قابلاعتمادتر هستند.
نوع پکیج
پکیجهای پیشرفته مانند BGA و QFN به دلیل پیچیدگی تولید و نصب، قیمت بالاتری دارند.
کاربرد (موبایل، صنعتی، عمومی)
آیسیهای موبایل و صنعتی معمولاً گرانتر از آیسیهای عمومی هستند.
وضعیت بازار و کمیاب بودن
کمیاب شدن یک مدل خاص میتواند قیمت آن را بهطور قابلتوجهی افزایش دهد.
نکات مهم هنگام خرید آی سی
برای انتخاب آیسی متناسب با نیاز خود، این مراحل را بهترتیب دنبال کنید:
• تعریف کاربرد: مشخص کنید کاربرد شما پردازش سیگنال آنالوگ است، کنترل دیجیتال است یا عملکرد سیگنال ترکیبی. این مرحله دسته آیسی را تعیین میکند.
• فهرست نیازهای عملکردی: ورودیها و خروجیهای موردنیاز، سرعت، بودجه توان و شرایط محیطی را یادداشت کنید.
ن بررسی سازگاری: سطوح ولتاژ آیسی را با سایر قطعات تطبیق دهید. از ترکیب منطق 3.3 ولت با سیستمهای 5 ولت بدون استفاده از مبدل سطح ولتاژ خودداری کنید.
• مطالعه دقیق دیتاشیت: به مقادیر حداکثر مطلق، شرایط کاری پیشنهادی و مقادیر مقاومت حرارتی توجه ویژه داشته باشید.
ش اجتناب از قطعات تقلبی: فقط از توزیعکنندگان معتبر خرید کنید و نسبت به قیمتهایی که بیشازحد ارزان به نظر میرسند محتاط باشید.
• نمونهسازی اولیه: پیش از ورود به تولید انبوه، آیسی را روی برد بورد یا ماژول ارزیابی آزمایش کنید.
نشانههای هشداردهنده شامل نبود مستندات کامل، ناهماهنگی در برندینگ یا نبود قابلیت ردیابی قطعه از سوی تأمینکننده است.
سوالات متداول درباره خرید آی سی
آیا آی سی تستشده است؟
بسته به فروشنده، برخی آیسیها تستشده ارائه میشوند اما همیشه باید این موضوع را استعلام کرد.
از کجا بفهمیم آی سی اصل است؟
بررسی مارکینگ، بستهبندی و خرید از فروشندگان معتبر مهمترین راه تشخیص است.
آیا آی سی قابل تعمیر است؟
در اغلب موارد تعمیر آیسی اقتصادی نیست و تعویض آن توصیه میشود.
تفاوت آی سی موبایل با آی سی عمومی چیست؟
آیسی موبایل معمولاً اختصاصی و حساستر است و جایگزینی محدودی دارد.
آیا آی سی بدون شماتیک قابل تعویض است؟
در برخی موارد ممکن است، اما ریسک خطا بالا میرود و توصیه نمیشود.
