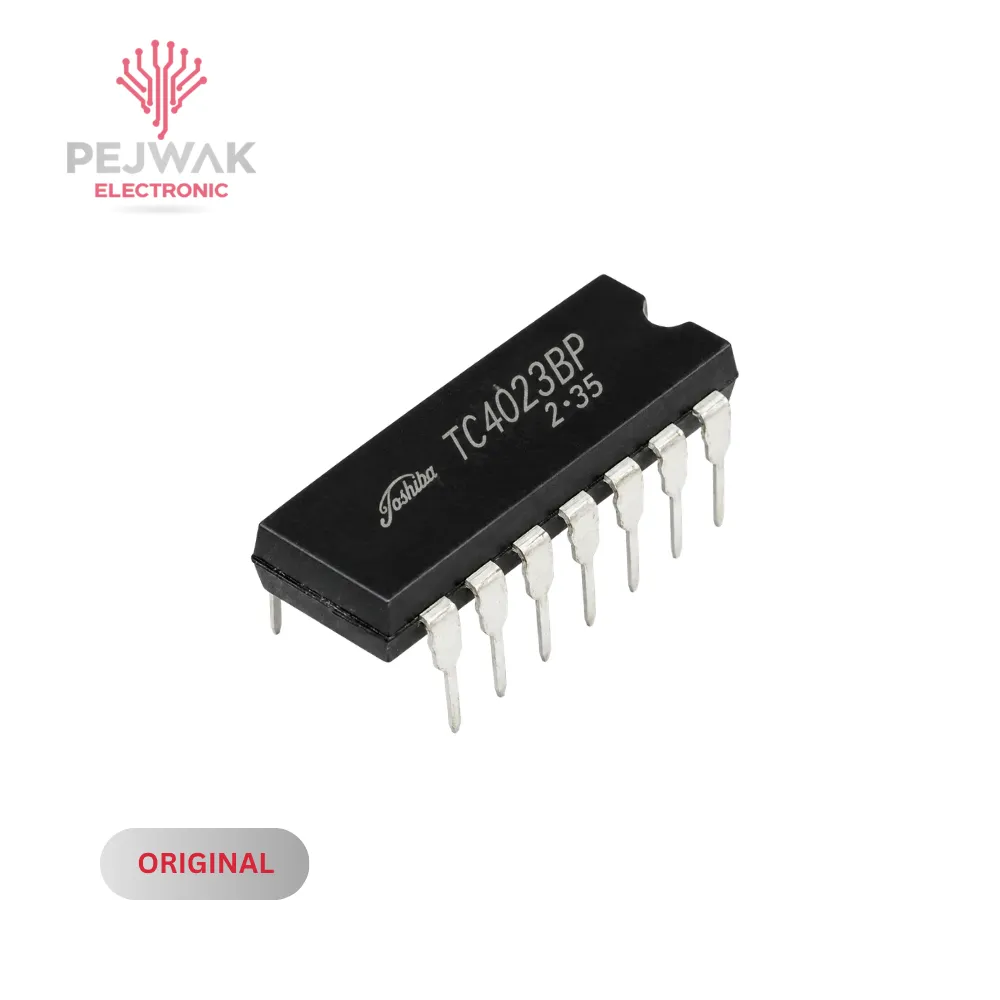

آیسی IC 4023BP
- برند: Toshiba
- پکیج: DIP-14
- ولتاژ تغذیه: 3 تا 18V
- دمای عملیاتی: -40 تا +85 درجه سانتی‌گراد
- تعداد گیت: 3 گیت NAND سه‌ورودی
- کاربرد: مدارهای منطقی و کنترلی
موجود در انبار
نقد و بررسی اجمالی
معرفی آیسی TC4023BP
آیسی TC4023BP یک قطعه منطقی از خانواده CMOS است که داخل آن سه گیت NAND مستقل قرار دارد. هر گیت سه ورودی و یک خروجی دارد؛ بنابراین می‌توان سه بخش مختلف مدار را با یک آیسی کنترل کرد.
این ای سی دیپ در پکیج DIP-14 تولید شده و برای نصب روی بردبورد، سوکت آیسی و بردهای سوراخ‌دار مناسب است. مصرف پایین و محدوده ولتاژ کاری گسترده نیز باعث شده در مدارهای دیجیتال ساده کاربرد زیادی داشته باشد.
کاربرد آیسی 4023BP
از این آیسی در مدارهای منطقی، سیستم‌های هشدار، مدارهای کنترل، قفل‌های دیجیتال، تشخیص هم‌زمان چند ورودی و پروژه‌های آموزشی استفاده می‌شود.
برای مثال می‌توان مدار را طوری طراحی کرد که فقط وقتی سه کلید یا سه سنسور در وضعیت مشخصی قرار گرفتند، خروجی تغییر کند. همچنین چون گیت NAND یک گیت عمومی است، با ترکیب چند گیت می‌توان عملکرد گیت‌هایی مثل NOT، AND و OR را هم ساخت.
نحوه عملکرد
هر گیت داخلی سه ورودی دارد. خروجی گیت NAND فقط زمانی صفر می‌شود که هر سه ورودی در وضعیت منطقی 1 باشند. اگر حتی یکی از ورودی‌ها صفر باشد، خروجی در وضعیت 1 قرار می‌گیرد.
سه گیت داخلی از یکدیگر مستقل‌اند، اما از پایه‌های تغذیه مشترک استفاده می‌کنند. پایه 14 به ولتاژ مثبت و پایه 7 به زمین متصل می‌شود. محدوده ولتاژ تغذیه پیشنهادی این مدل بین 3 تا 18V است.
نکات مهم
ورودی‌های استفاده‌نشده را آزاد نگذارید. ورودی آزاد در آی‌سی‌های CMOS می‌تواند نویز دریافت کند و باعث تغییر ناخواسته خروجی شود. هر ورودی اضافی باید به زمین یا ولتاژ مثبت متصل شود.
این قطعه برای راه‌اندازی مستقیم موتور، رله یا لامپ پرجریان مناسب نیست. برای کنترل چنین مصرف‌کننده‌هایی باید خروجی آن به ترانزیستور یا آیسی درایور متصل شود.
ولتاژ ورودی نباید از محدوده تغذیه خارج شود. همچنین بهتر است یک خازن 100nF نزدیک پایه‌های تغذیه قرار بگیرد تا نویز مدار کمتر شود. حداکثر دمای عملیاتی مدل TC4023BP نیز +85 درجه سانتی‌گراد است.
جمع‌بندی
آیسی TC4023BP برند Toshiba یک قطعه منطقی DIP-14 با سه گیت NAND سه‌ورودی است. این محصول با ولتاژ 3 تا 18V کار می‌کند و برای مدارهای منطقی، سیستم‌های کنترلی، هشداردهنده‌ها و پروژه‌های آموزشی گزینه مناسبی است. محدوده تغذیه گسترده، مصرف پایین و وجود سه گیت مستقل، استفاده از این قطعه را در طراحی مدارهای دیجیتال ساده‌تر می‌کند.
سؤالات متداول
آیا داخل TC4023BP سه گیت وجود دارد؟
بله، این قطعه شامل سه گیت NAND مستقل سه‌ورودی است.
آیا با تغذیه 5V کار می‌کند؟
بله، محدوده تغذیه آن 3 تا 18V است و با 5V هم کار می‌کند.
تفاوت 4023 و 4011 چیست؟
آیسی 4023 دارای سه گیت NAND سه‌ورودی است؛ اما 4011 چهار گیت NAND دوورودی دارد.
آیا می‌توان خروجی را مستقیم به LED وصل کرد؟
برای LED کم‌جریان با مقاومت محدودکننده ممکن است، اما جریان خروجی این آیسی پایین است و برای بارهای قوی باید از درایور استفاده شود.
مدل داخل تصویر درست است؟
بله، نوشته روی قطعه TC4023BP است و با نام محصول مغایرت ندارد.
