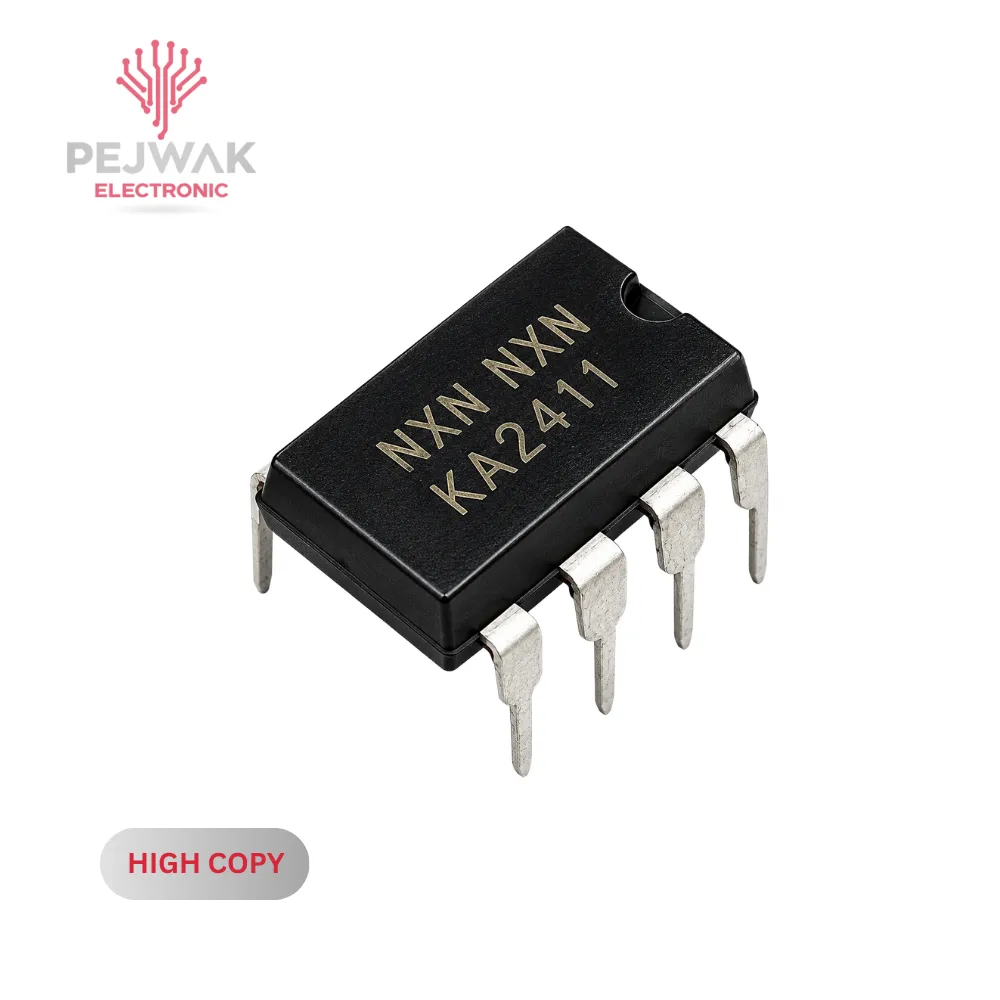

آیسی KA2411
- برند: NXN
- پکیج: DIP-8
- ولتاژ تغذیه: حداکثر 36V
- دمای عملیاتی: -25 تا +75 درجه سانتی‌گراد
- نوع خروجی: صدای دو فرکانسی قابل‌تنظیم
- کاربرد: زنگ الکترونیکی تلفن
موجود در انبار
نقد و بررسی اجمالی
معرفی آیسی KA2411
آیسی KA2411 یک مدار تولید صدای زنگ برای تلفن‌های ثابت است. این قطعه جایگزین زنگ‌های مکانیکی قدیمی می‌شود و با کمک چند مقاومت و خازن خارجی، صدایی دوفرکانسی و قابل‌تنظیم تولید می‌کند.
داخل این آی سی دیپ دو نوسان‌ساز، تقویت‌کننده خروجی و مدار کنترل تغذیه قرار دارد. پکیج DIP-8 آن نیز نصب قطعه روی برد سوراخ‌دار و سوکت آیسی را ساده می‌کند.
کاربرد آیسی KA2411
کاربرد اصلی این محصول، ساخت زنگ الکترونیکی تلفن است. همچنین می‌توان از آن در زنگ‌های جانبی تلفن، مدارهای هشداردهنده و آلارم‌های صوتی ساده استفاده کرد.
صدای خروجی به‌صورت یکنواخت نیست؛ بلکه بین دو فرکانس صوتی جابه‌جا می‌شود. این حالت همان صدای آشنای زنگ تلفن‌های قدیمی را ایجاد می‌کند.
نحوه عملکرد
سیگنال زنگ تلفن پس از عبور از مدار محافظ و یکسوساز، تغذیه لازم برای KA2411 را فراهم می‌کند. ولتاژ موردنیاز برای شروع نوسان معمولاً حدود 19V است و بسته به شرایط می‌تواند بین 17 تا 21V باشد. بعد از شروع کار، آیسی می‌تواند نوسان را با ولتاژ پایین‌تری در حدود 9.7 تا 12V ادامه دهد.
دو نوسان‌ساز داخلی، فرکانس‌های صدای زنگ و سرعت جابه‌جایی بین آن‌ها را تولید می‌کنند. مقدار مقاومت‌ها و خازن‌های خارجی تعیین می‌کند که صدای زنگ زیرتر، بم‌تر، سریع‌تر یا آرام‌تر باشد.
پایه RSL در مدل KA2411 برای تنظیم جریان و شرایط شروع عملکرد استفاده می‌شود. خروجی نیز به یک مبدل صوتی، بلندگو یا مدار تقویت‌کننده مناسب متصل می‌شود.
نکات مهم
حداکثر ولتاژ تغذیه آیسی 36V و حداکثر توان تلفاتی آن 450mW است. عبور از این حدود ممکن است به قطعه آسیب بزند.
آیسی KA2411 پل دیودی کامل داخلی ندارد؛ بنابراین در مدار زنگ تلفن معمولاً به قطعات محافظ، یکسوساز و محدودکننده جریان خارجی نیاز دارد.
مقدار مقاومت و خازن‌های نوسان‌ساز باید مطابق مدار پیشنهادی انتخاب شود. تغییر این قطعات مستقیماً صدای زنگ را تغییر می‌دهد. همچنین نباید خروجی را بدون بررسی مدار، مستقیماً به یک بلندگوی پرقدرت متصل کرد.
جمع‌بندی
آیسی KA2411 برند NKN یک مدار 8 پایه برای تولید صدای زنگ تلفن است. مصرف جریان پایین، صدای دوفرکانسی قابل‌تنظیم و مدار داخلی ساده باعث شده این قطعه برای تعمیر تلفن‌های قدیمی، ساخت زنگ جانبی و مدارهای هشدار صوتی مناسب باشد.
سؤالات متداول
آیا KA2411 تقویت‌کننده صداست؟
یک تقویت‌کننده خروجی داخلی دارد، اما وظیفه اصلی آن تولید صدای زنگ تلفن است.
آیا صدای زنگ قابل‌تنظیم است؟
بله، فرکانس صدا و سرعت تغییر آن با مقاومت و خازن خارجی تنظیم می‌شود.
تفاوت KA2410 و KA2411 چیست؟
KA2411 دارای پایه RSL برای تنظیم جریان شروع است؛ در حالی که پایه متناظر در KA2410 برای تحریک یا غیرفعال‌کردن زنگ استفاده می‌شود.
آیا مدل تصویر درست است؟
بله، روی قطعه عبارت KA2411 دیده می‌شود و مغایرتی با نام محصول ندارد.
