آی‌سی An240

معرفی آی‌سی AN240P

آی‌سی AN240P یک مدار آنالوگ مخصوص پردازش سیگنال صوتی FM است. مدل درج‌شده روی محصول داخل تصویر AN240P بوده و لوگوی آن به محصولات قدیمی Matsushita یا Panasonic مربوط می‌شود. این قطعه در پکیج DIP-14 ساخته شده و نصب آن روی بردهای سوراخ‌دار و سوکت آی‌سی ساده است.

داخل این آی‌سی بخش‌هایی مثل تقویت‌کننده IF، محدودکننده سیگنال، آشکارساز FM، کنترل الکترونیکی صدا و تقویت‌کننده صوتی قرار گرفته است. به همین دلیل AN240P می‌تواند چند مرحله از پردازش صدای یک گیرنده را با یک قطعه انجام دهد.

کاربرد آی‌سی AN240P

کاربرد اصلی این قطعه در بخش صدای تلویزیون‌های قدیمی، رادیوها، گیرنده‌های FM و بعضی تجهیزات مخابراتی است. آی‌سی ابتدا سیگنال فرکانس میانی یا IF را دریافت می‌کند و پس از تقویت و آشکارسازی، صدای قابل‌استفاده را در خروجی تحویل می‌دهد.

امروزه این محصول بیشتر برای تعمیر دستگاه‌های قدیمی، جایگزینی قطعه خراب و بازسازی مدارهای صوتی و رادیویی کاربرد دارد.

نحوه عملکرد

سیگنال IF از طریق ورودی آی‌سی وارد بخش تقویت‌کننده و محدودکننده می‌شود. محدودکننده کمک می‌کند تغییرات ناخواسته دامنه سیگنال کمتر روی صدای خروجی تأثیر بگذارد. سپس بخش آشکارساز یا Discriminator اطلاعات صوتی را از سیگنال FM جدا می‌کند.

صدای استخراج‌شده از بخش‌های De-emphasis، کنترل صدا و تقویت‌کننده داخلی عبور می‌کند و در نهایت از پایه خروجی صوتی خارج می‌شود. پایه‌های جداگانه‌ای نیز برای کنترل حجم صدا، تنظیم تن و اتصال مدار آشکارساز در نظر گرفته شده است.

نکات مهم

حداکثر ولتاژ تغذیه این قطعه 14V اعلام شده و جریان مصرفی آن معمولاً حدود 22.5mA است. حداکثر جریان مصرفی می‌تواند به 50mA برسد و توان تلفاتی قطعه نباید از حدود 445mW بیشتر شود.

برای تعویض AN240P باید پایه‌بندی مدار بررسی شود؛ چون بعضی قطعات مشابه ممکن است عملکرد نزدیک اما اتصالات متفاوتی داشته باشند. همچنین این ای سی دیپ برای راه‌اندازی مستقیم بلندگوی پرقدرت طراحی نشده و معمولاً خروجی آن به مراحل بعدی مدار صوتی متصل می‌شود.

جمع‌بندی

آی‌سی AN240P پاناسونیک یک مدار 14 پایه برای تقویت IF، آشکارسازی FM و پردازش صدای خروجی است. این محصول بیشتر در تلویزیون‌ها، رادیوها و گیرنده‌های قدیمی دیده می‌شود و گزینه مناسبی برای تعمیر و بازسازی این نوع تجهیزات است.

سؤالات متداول

آیا AN240 و AN240P یک قطعه هستند؟
AN240 نام اصلی خانواده است و حرف P معمولاً به نسخه دارای پکیج پلاستیکی DIP اشاره دارد.

این آی‌سی آمپلی‌فایر صداست؟
بخشی از آن تقویت‌کننده صوتی است، اما وظیفه اصلی قطعه تقویت IF و آشکارسازی سیگنال FM است.

آیا می‌توان آن را با قطعه دیگری جایگزین کرد؟
قطعاتی مانند KA2101، LA1365، HA1125 و TA7176P عملکرد مشابهی دارند، اما قبل از جایگزینی باید پایه‌بندی و مدار اطراف بررسی شود.

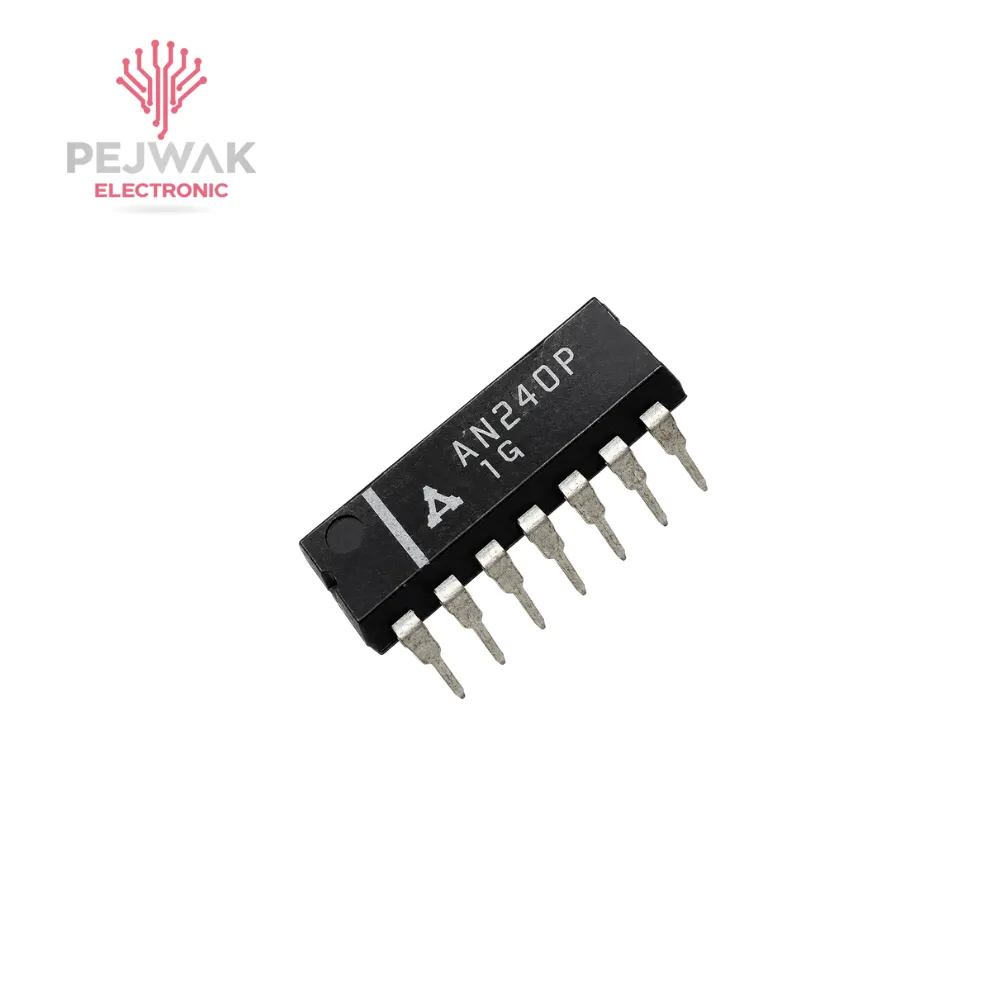

مدل موجود در عکس چیست؟
نوشته روی قطعه AN240P است و با نام محصول مطابقت دارد.
