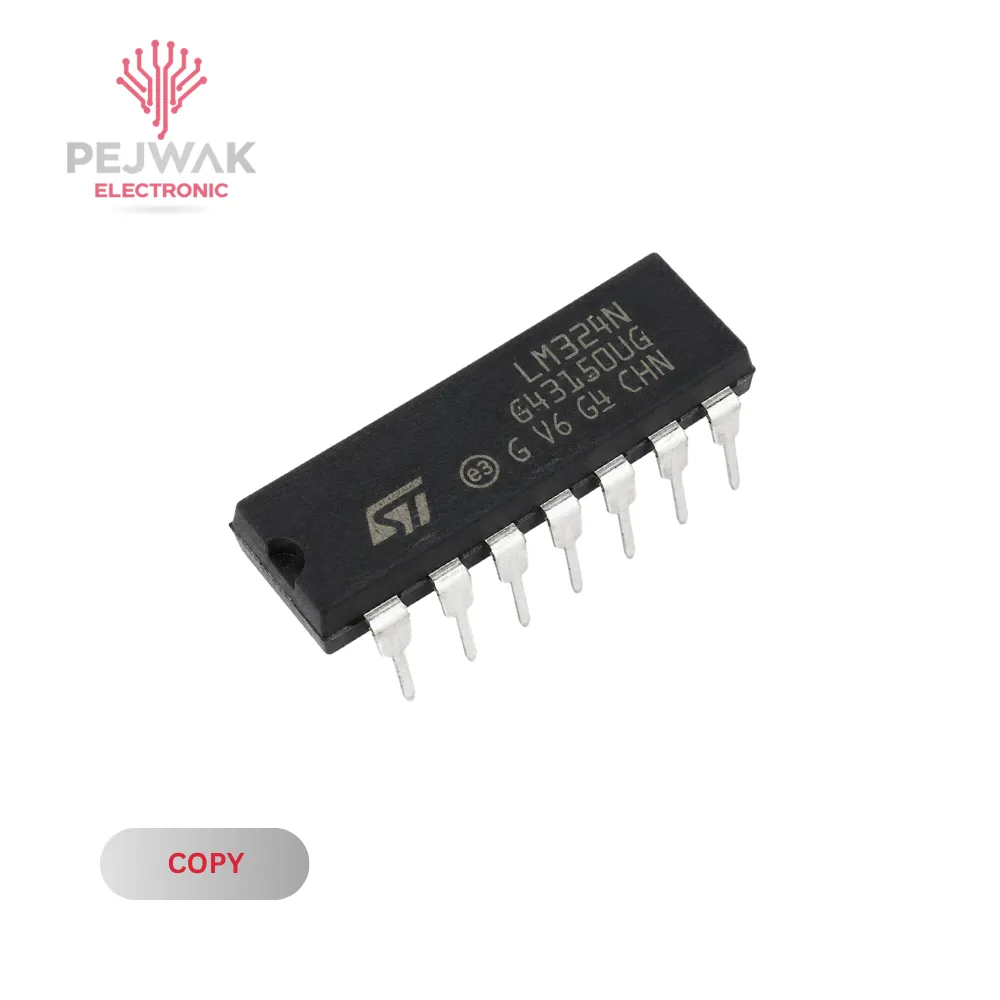

آی‌سی LM۳۲۴N

معرفی آی‌سی LM۳۲۴N

آی‌سی LM۳۲۴N یک تقویت‌کننده عملیاتی چهارکاناله است؛ یعنی چهار آپ‌امپ مستقل داخل یک قطعه قرار گرفته‌اند. این ساختار برای مدارهایی که به چند مرحله تقویت و پردازش سیگنال نیاز دارند، باعث کاهش تعداد قطعات و فضای برد می‌شود.

این ای سی dip کم‌مصرف است و می‌تواند با منبع تغذیه تکی کار کند. همچنین محدوده ورودی آن ولتاژ نزدیک به زمین را پوشش می‌دهد؛ به همین دلیل در مدارهای سنسوری و پروژه‌های میکروکنترلری کاربرد زیادی دارد.

کاربرد آی‌سی LM۳۲۴N

از LM۳۲۴N برای تقویت خروجی سنسورهای دما، نور، فشار و جریان استفاده می‌شود. این قطعه در فیلترهای فعال، منابع تغذیه، شارژرها، مدارهای کنترل، تقویت سیگنال صوتی ضعیف و تجهیزات اندازه‌گیری نیز کاربرد دارد.

برای مثال، وقتی خروجی یک سنسور خیلی ضعیف باشد، یکی از چهار کانال این آی‌سی می‌تواند آن را تقویت کند تا میکروکنترلر یا مدار بعدی راحت‌تر سیگنال را پردازش کند.

نحوه عملکرد

هر آپ‌امپ داخلی دارای یک ورودی مثبت، یک ورودی منفی و یک خروجی است. آی‌سی اختلاف ولتاژ میان دو ورودی را تقویت می‌کند و نتیجه را در خروجی قرار می‌دهد.

نوع عملکرد هر کانال به مقاومت‌ها و خازن‌های اطراف آن بستگی دارد. بنابراین می‌توان از LM۳۲۴N به‌عنوان تقویت‌کننده معکوس، غیرمعکوس، بافر یا فیلتر استفاده کرد. پهنای باند مدل LM۳۲۴N حدود ۱.۲MHz است و برای بسیاری از سیگنال‌های سنسوری، کنترلی و صوتی معمولی مناسب است.

نکات مهم

خروجی این آی‌سی کاملاً Rail-to-Rail نیست؛ یعنی نمی‌تواند در همه شرایط دقیقاً تا ولتاژ مثبت تغذیه بالا برود. این موضوع در مدارهای کم‌ولتاژ باید در نظر گرفته شود.

LM۳۲۴N برای راه‌اندازی مستقیم موتور، رله، لامپ یا اسپیکر پرقدرت ساخته نشده است. برای این مصرف‌کننده‌ها باید از ترانزیستور، ماسفت یا درایور مناسب استفاده شود.

بهتر است نزدیک پایه‌های تغذیه یک خازن ۱۰۰nF قرار بگیرد تا نویز مدار کاهش پیدا کند. ورودی کانال‌های استفاده‌نشده نیز نباید آزاد باقی بمانند.

جمع‌بندی

آی‌سی LM۳۲۴N برند Texas Instruments یک آپ‌امپ چهارکاناله در پکیج DIP-۱۴ است. محدوده تغذیه مناسب، مصرف پایین و وجود چهار تقویت‌کننده مستقل، این قطعه را برای مدارهای سنسوری، فیلترها، تجهیزات اندازه‌گیری و پروژه‌های آموزشی به انتخابی کاربردی تبدیل کرده است.

سؤالات متداول

آیا LM۳۲۴N چهار آپ‌امپ دارد؟
بله، داخل این قطعه چهار تقویت‌کننده عملیاتی مستقل قرار گرفته است.

آیا با تغذیه ۵V کار می‌کند؟
بله، محدوده تغذیه آن از ۳ تا ۳۰V است و با ۵V هم کار می‌کند.

آیا برای تقویت صدا مناسب است؟
برای تقویت سیگنال صوتی ضعیف قابل‌استفاده است، اما نمی‌تواند اسپیکر پرقدرت را مستقیماً راه‌اندازی کند.

تفاوت LM۳۲۴N و LM۳۲۴ چیست؟
LM۳۲۴ نام خانواده قطعه است و حرف N نسخه دارای پکیج DIP-۱۴ را مشخص می‌کند.
