آیسی ULN۲۸۰۳APG
- برند: Toshiba
- پکیج: DIP-18
- ولتاژ خروجی: حداکثر 50V
- دمای عملیاتی: -40 تا +85 درجه سانتیگراد
- جریان خروجی: حداکثر 500mA در هر کانال
- کاربرد: راهاندازی رله، موتور، لامپ و LED
پنل خرید
جدول محاسبه:
38,774 تومان
برای محصولات فاقد قیمت جهت استعلام تماس حاصل فرمایید
محصولات مرتبط
معرفی آیسی ULN2803APG
آیسی ULN2803APG یک درایور 8 کاناله است که برای کنترل مصرفکنندههایی با جریان بالاتر استفاده میشود. خروجی مستقیم میکروکنترلر، آردوینو یا مدار منطقی معمولاً قدرت کافی برای راهاندازی رله، موتور یا لامپ را ندارد؛ در این شرایط ULN2803APG بین مدار فرمان و مصرفکننده قرار میگیرد.
داخل این آیسی 8 مدار دارلینگتون مستقل قرار گرفته است. بنابراین میتوان با یک قطعه، تا 8 مصرفکننده را بهصورت جداگانه روشن و خاموش کرد. پکیج DIP-18 نیز نصب آن روی سوکت آیسی، بردبورد و بردهای سوراخدار را ساده میکند.
کاربرد آیسی ULN2803APG
این قطعه بیشتر برای راهاندازی رله، موتور پلهای کوچک، بیزر، لامپ، نوار LED، سلونوئید و شیر برقی استفاده میشود. وجود 8 کانال مستقل باعث شده ULN2803APG برای تابلوهای کنترل، پروژههای رباتیک، سیستمهای اتوماسیون و مدارهای میکروکنترلری مناسب باشد.
برای مثال، با یک آیسی میتوان 8 رله را بهصورت جداگانه کنترل کرد. همچنین برای موتورهای پلهای یونیپولار میتوان چند سیمپیچ موتور را به خروجیهای مختلف متصل کرد و ترتیب فعالشدن آنها را با میکروکنترلر کنترل کرد.
نحوه عملکرد
هر کانال ULN2803APG یک ورودی و یک خروجی دارد. وقتی ورودی از طرف میکروکنترلر فعال شود، خروجی مربوط به آن کانال جریان مصرفکننده را به سمت زمین هدایت میکند.
برای نمونه، هنگام کنترل یک رله، یک طرف سیمپیچ رله به مثبت منبع و طرف دیگر آن به خروجی آیسی متصل میشود. با فعالشدن ورودی، مسیر جریان برقرار شده و رله روشن میشود.
این مدل دارای مقاومت ورودی داخلی 2.7kΩ است؛ بنابراین برای اتصال به بسیاری از مدارهای منطقی، به مقاومت ورودی جداگانه نیاز ندارد. حداکثر ولتاژ قابلتحمل خروجی 50V و حداکثر جریان هر کانال 500mA اعلام شده است.
نکات مهم
جریان 500mA، حداکثر جریان هر خروجی است و نباید همیشه بهعنوان جریان کاری دائمی در نظر گرفته شود. اگر چند کانال بهطور همزمان جریان زیادی عبور دهند، آیسی گرم میشود؛ بنابراین بهتر است حاشیه اطمینان مناسبی در طراحی در نظر گرفته شود.
زمین منبع مصرفکننده و زمین مدار فرمان باید مشترک باشد. در غیر این صورت ورودیها مرجع درستی ندارند و ممکن است مدار درست کار نکند.
ULN2803APG برای تغییر جهت موتور DC مناسب نیست. این آیسی فقط میتواند بار را روشن و خاموش کند. برای چرخاندن موتور DC در دو جهت باید از مدار پل H استفاده شود.
محدوده دمای عملیاتی این مدل از -40 تا +85 درجه سانتیگراد است. همچنین ولتاژ خروجی نباید از 50V و جریان هر کانال نباید از 500mA بیشتر شود.
سؤالات متداول
آیا ULN2803APG با آردوینو کار میکند؟
بله، از این قطعه برای اتصال خروجیهای آردوینو به رله، موتور و سایر بارهای پرجریان استفاده میشود.
این آیسی چند کانال دارد؟
ULN2803APG دارای 8 کانال دارلینگتون مستقل است.
آیا میتواند موتور پلهای را کنترل کند؟
بله، برای موتورهای پلهای یونیپولار کوچک مناسب است؛ اما ترتیب فعالشدن سیمپیچها باید توسط میکروکنترلر تعیین شود.
تفاوت ULN2803 و ULN2003 چیست؟
ULN2803 دارای 8 کانال و پکیج DIP-18 است، درحالیکه ULN2003 معمولاً 7 کانال و پکیج DIP-16 دارد.
آیا نام محصول با تصویر هماهنگ است؟

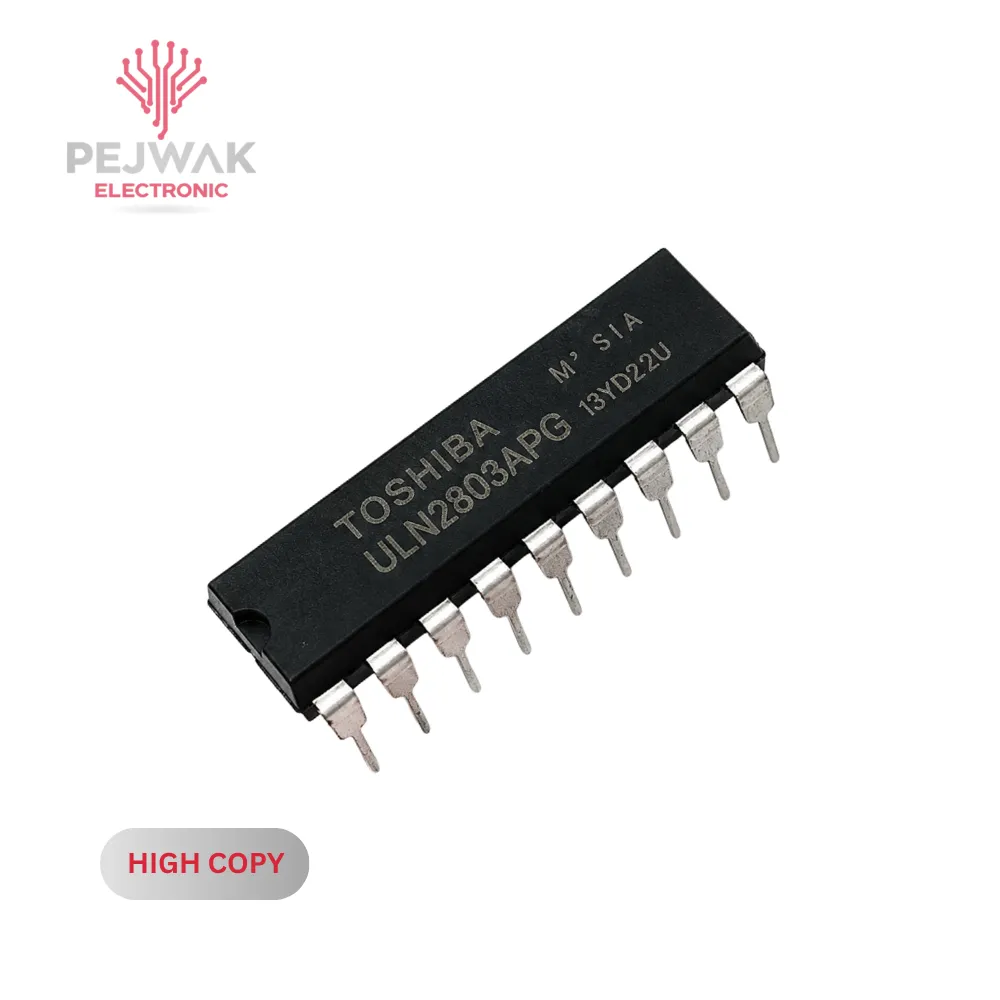

بله، روی قطعه عبارت TOSHIBA ULN2803APG دیده میشود و مغایرتی وجود ندارد.
جمعبندی
آیسی ULN2803APG برند Toshiba یک درایور دارلینگتون 8 کاناله در پکیج DIP-18 است. این قطعه توانایی تحمل ولتاژ خروجی تا 50V و جریان حداکثر 500mA در هر کانال را دارد و برای کنترل رله، موتور، LED و بارهای مشابه مناسب است.
تعداد کانال بالا، اتصال ساده به مدارهای منطقی و کاربرد گسترده در پروژههای کنترلی، ULN2803APG را به گزینهای مناسب برای تعمیرات، پروژههای آموزشی و مدارهای صنعتی تبدیل کرده است.
| توضیحات |
EIGHT DARLINGTON ARRAYS EIGHT DARLINGTONS WITH COMMON EMITTERS,OUTPUT CURRENT TO 500 Ma,OUTPUT VOLTAGE TO 50 V,INTEGRAL SUPPRESSION DIODES |
|---|---|
| مشخصات |
Features |
