آی‌سی ULN2003

معرفی آی‌سی ULN2003

آی‌سی ULN2003 یک درایور 7 کاناله است که برای کنترل قطعاتی با جریان بالاتر استفاده می‌شود. خروجی مستقیم میکروکنترلرهایی مثل آردوینو معمولاً توان کافی برای روشن‌کردن رله، موتور یا لامپ را ندارد. در این شرایط ULN2003 بین میکروکنترلر و مصرف‌کننده قرار می‌گیرد و جریان لازم را تأمین می‌کند.

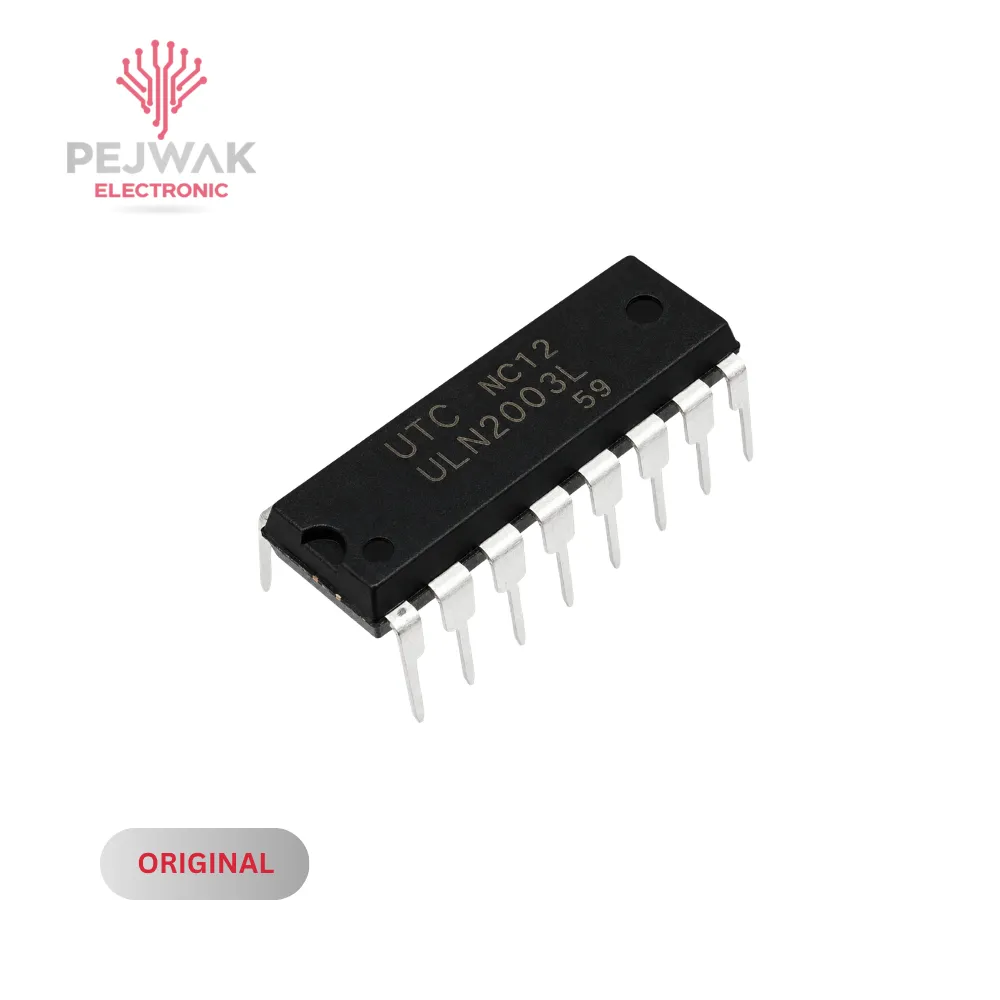

این مدل از برند UTC و در پکیج DIP-16 ساخته شده است. پایه‌های بلند آن باعث می‌شود نصب قطعه روی برد سوراخ‌دار، سوکت آی‌سی و بردهای آموزشی راحت باشد.

کاربرد آی‌سی ULN2003

یکی از اصلی‌ترین کاربردهای آی‌سی ULN2003 راه‌اندازی رله است. همچنین می‌توان از آن برای کنترل موتور پله‌ای کوچک، موتور DC در حالت روشن و خاموش، بیزر، لامپ، نوار LED، سلونوئید و قفل برقی استفاده کرد.

وجود 7 کانال مستقل به شما اجازه می‌دهد چند مصرف‌کننده را با یک آی‌سی کنترل کنید. برای مثال می‌توان 7 رله یا چند گروه LED را به‌صورت جداگانه روشن و خاموش کرد. به همین دلیل این قطعه در پروژه‌های رباتیک، اتوماسیون، تابلوهای کنترلی و مدارهای آردوینو کاربرد زیادی دارد.

نحوه عملکرد

داخل ULN2003 هفت مدار ترانزیستوری دارلینگتون قرار دارد. هر کانال یک ورودی و یک خروجی مستقل دارد. وقتی ورودی از طرف میکروکنترلر فعال شود، خروجی مربوط به آن کانال جریان مصرف‌کننده را به زمین هدایت می‌کند.

برای مثال، هنگام کنترل یک رله 12V، یک طرف بوبین رله به مثبت منبع و طرف دیگر آن به خروجی ULN2003 متصل می‌شود. با فعال‌شدن ورودی، جریان از بوبین عبور می‌کند و رله روشن می‌شود.

این آی‌سی دارای دیودهای محافظ داخلی نیز هست. این دیودها هنگام خاموش‌شدن رله یا موتور، ولتاژ برگشتی سیم‌پیچ را کنترل می‌کنند و احتمال آسیب‌دیدن مدار را کاهش می‌دهند.

نکات مهم استفاده

جریان 500mA برای هر کانال، حداکثر مقدار قابل‌تحمل است. بهتر است در استفاده طولانی‌مدت، جریان کمتری از هر خروجی عبور کند؛ مخصوصاً زمانی که چند کانال به‌طور هم‌زمان فعال هستند.

زمین میکروکنترلر و زمین منبع تغذیه مصرف‌کننده باید مشترک باشد. در غیر این صورت مدار ممکن است درست عمل نکند.

برای رله، موتور و سایر بارهای سیم‌پیچی، پایه COM باید به مثبت منبع تغذیه بار متصل شود تا دیودهای محافظ داخلی فعال باشند.

ULN2003 برای تغییر جهت موتور DC طراحی نشده است. این قطعه فقط می‌تواند موتور را روشن و خاموش کند. برای چرخش موتور در هر دو جهت باید از مدار H-Bridge استفاده شود.

سؤالات متداول

آیا ULN2003 به آردوینو متصل می‌شود؟
بله، این آی‌سی یکی از قطعات پرکاربرد برای راه‌اندازی رله و موتور با آردوینو است.

آیا می‌توان با آن موتور پله‌ای را کنترل کرد؟
بله، برای موتورهای پله‌ای یونی‌پولار کوچک بسیار مناسب است.

آیا برای رله به دیود جداگانه نیاز است؟
معمولاً خیر؛ چون ULN2003 دارای دیود محافظ داخلی است. فقط باید پایه COM درست متصل شود.

آیا هر کانال مستقل است؟
بله، هر یک از 7 ورودی، خروجی مخصوص خودش را کنترل می‌کند.

تفاوت ULN2003 و ULN2803 چیست؟
ULN2003 دارای 7 کانال و ULN2803 دارای 8 کانال خروجی است.

جمع‌بندی

آی‌سی ULN2003 برند UTC یک انتخاب ساده و کاربردی برای راه‌اندازی رله، موتور، LED و بارهای مشابه است. این قطعه 7 کانال مستقل دارد، تا 50V را در خروجی تحمل می‌کند و جریان هر کانال آن حداکثر 500mA است.

پکیج DIP-16، دیودهای محافظ داخلی و اتصال ساده به میکروکنترلر، باعث شده ULN2003 در پروژه‌های آموزشی، صنعتی و رباتیک بسیار پرطرفدار باشد.
