آی‌سی CD4011

معرفی آی‌سی CD4011

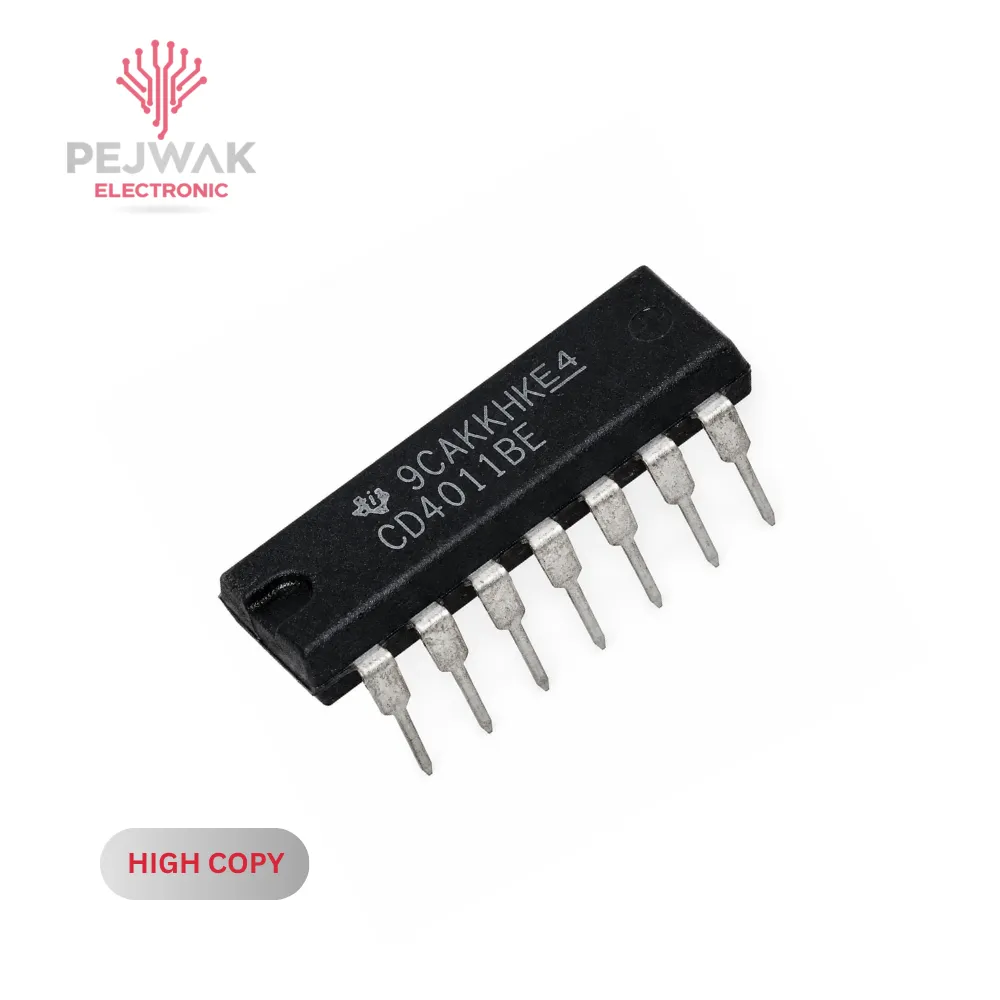

آی‌سی CD4011BE یک قطعه منطقی از خانواده CMOS است که داخل آن چهار گیت NAND دو ورودی قرار دارد. هر گیت به‌صورت مستقل کار می‌کند؛ بنابراین با یک ایسی dip می‌توان چهار بخش مختلف مدار را کنترل کرد. مدل داخل تصویر دارای لوگوی Texas Instruments و پکیج DIP-14 است. این پکیج برای نصب روی بردبورد، سوکت آی‌سی و بردهای سوراخ‌دار مناسب است.

کاربرد آی‌سی CD4011

این قطعه در مدارهای منطقی، سیستم‌های کنترلی، مدارهای تأخیر، تولید پالس، نوسان‌سازهای ساده، فلیپ‌فلاپ و مدارهای روشن و خاموش‌شونده استفاده می‌شود. از آنجایی که گیت NAND یک گیت عمومی محسوب می‌شود، با ترکیب چند گیت آن می‌توان عملکرد گیت‌های AND، OR و NOT را هم ایجاد کرد.

آی‌سی CD4011 در پروژه‌های آموزشی، مدارات دیجیتال ساده، کنترل LED، ساخت آلارم، کلید لمسی و تولید سیگنال مربعی کاربرد دارد. محدوده ولتاژ 3 تا 18V نیز باعث می‌شود بتوان از آن در مدارهای 5V، 9V، 12V و 15V استفاده کرد.

نحوه عملکرد

هر گیت NAND دارای دو ورودی و یک خروجی است. زمانی که هر دو ورودی در حالت منطقی 1 باشند، خروجی 0 می‌شود. در تمام حالت‌های دیگر، یعنی وقتی یکی یا هر دو ورودی 0 باشند، خروجی در حالت 1 قرار می‌گیرد.

چهار گیت داخلی این آی‌سی از یکدیگر مستقل هستند، اما از پایه‌های تغذیه مشترک استفاده می‌کنند. پایه 14 به ولتاژ مثبت و پایه 7 به زمین متصل می‌شود. ورودی‌های بدون استفاده نیز نباید آزاد رها شوند و باید به سطح منطقی مشخصی وصل شوند تا مدار رفتار نامنظم نداشته باشد.

نکات مهم

ولتاژ تغذیه آی‌سی باید بین 3 تا 18V باشد. ولتاژ ورودی‌ها نیز نباید از محدوده تغذیه بیشتر یا کمتر شود. این قطعه برای کنترل مستقیم بارهای پرجریان مانند موتور، رله و لامپ طراحی نشده است؛ برای چنین مصرف‌کننده‌هایی باید از ترانزیستور یا آی‌سی درایور استفاده شود.

بهتر است نزدیک پایه‌های تغذیه یک خازن 100nF قرار داده شود تا نویز مدار کاهش پیدا کند. همچنین به دلیل ساختار CMOS، هنگام جابه‌جایی قطعه باید مراقب الکتریسیته ساکن بود.

جمع‌بندی

آی‌سی CD4011 برند Texas Instruments یک قطعه منطقی ساده و کاربردی با چهار گیت NAND دو ورودی است. پکیج DIP-14، محدوده ولتاژ 3 تا 18V و مصرف توان پایین، آن را برای پروژه‌های آموزشی و مدارهای دیجیتال مناسب کرده است. این آی‌سی برای ساخت مدارهای منطقی، نوسان‌ساز، تولید پالس و مدارهای کنترلی انتخاب خوبی است؛ البته برای راه‌اندازی بارهای پرجریان باید در کنار آن از درایور مناسب استفاده شود.

سؤالات متداول

آیا CD4011 چهار گیت مستقل دارد؟
بله، داخل این قطعه چهار گیت NAND دو ورودی قرار گرفته است.

آیا CD4011 با تغذیه 5V کار می‌کند؟
بله، ولتاژ کاری آن از 3 تا 18V است و با تغذیه 5V نیز کار می‌کند.

آیا می‌توان با آن نوسان‌ساز ساخت؟
بله، با استفاده از مقاومت و خازن می‌توان مدارهای نوسان‌ساز ساده و تولیدکننده پالس طراحی کرد.

آیا خروجی آن می‌تواند رله را مستقیم راه‌اندازی کند؟
خیر، برای راه‌اندازی رله باید از ترانزیستور یا درایور مناسب استفاده شود.

تفاوت CD4011 و CD4011BE چیست؟
CD4011 نام خانواده قطعه است و پسوند BE معمولاً مدل بافرشده در پکیج DIP پلاستیکی را مشخص می‌کند. مدل CD4011BE در پکیج 14 پایه PDIP عرضه می‌شود.
