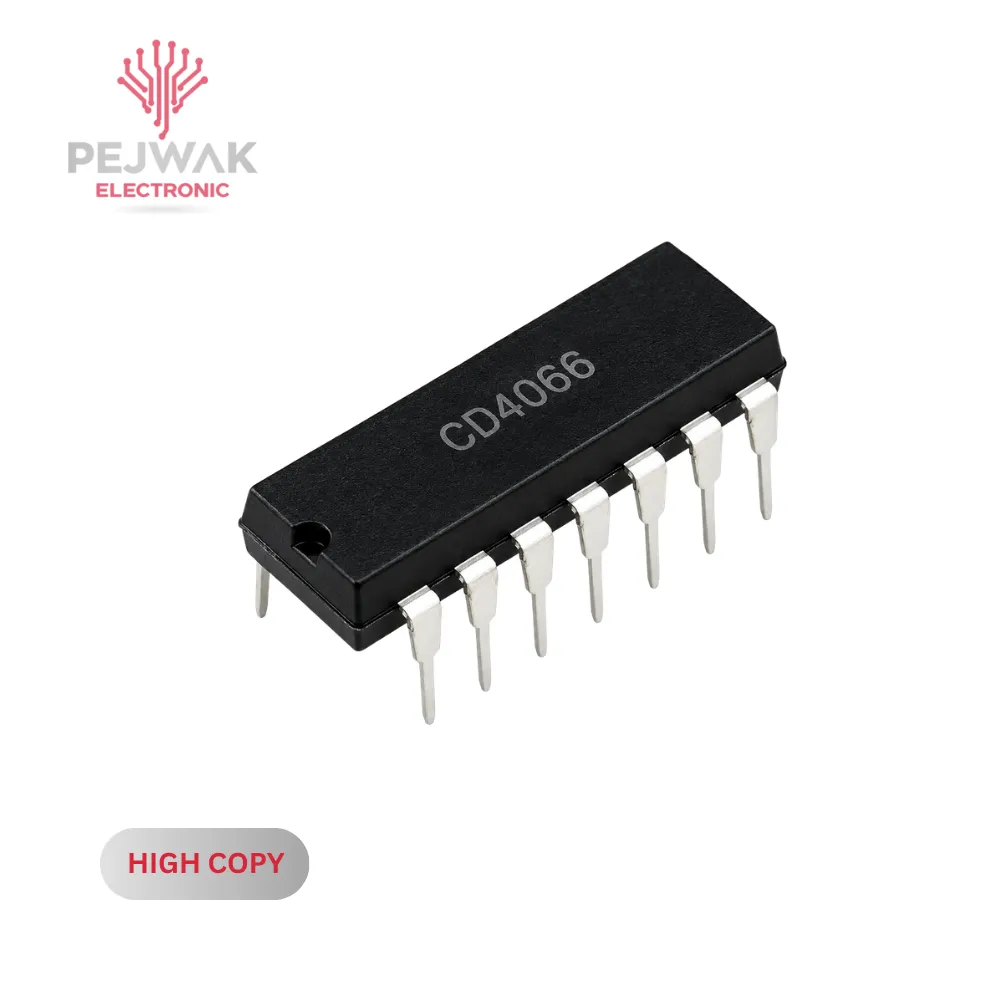

آی‌سی CD4066

معرفی آی‌سی CD4066

آی‌سی CD4066 یک سوئیچ الکترونیکی چهارکاناله از خانواده CMOS است. داخل این قطعه چهار کلید مستقل وجود دارد که هرکدام می‌توانند یک سیگنال آنالوگ یا دیجیتال را قطع و وصل کنند. چون مسیر هر کلید دوطرفه است، سیگنال می‌تواند در هر دو جهت از آن عبور کند.

این آی سی دیپ قطعه‌ای کم‌مصرف و کاربردی برای مدارهایی است که باید بدون استفاده از کلید مکانیکی، مسیر یک سیگنال را به‌صورت الکترونیکی کنترل کنند.

کاربرد آی‌سی CD4066

از CD4066 در انتخاب مسیر صدا، سوئیچ‌کردن سیگنال سنسورها، مالتی‌پلکسرهای ساده، تجهیزات صوتی، مدارهای کنترلی و پروژه‌های دیجیتال استفاده می‌شود.

برای مثال، می‌توان با یک سیگنال منطقی مشخص کرد صدای کدام ورودی به خروجی منتقل شود. همچنین می‌توان خروجی چند سنسور را به‌ترتیب به یک بخش مشترک مدار متصل کرد. این محصول برای انتقال سیگنال‌های آنالوگ و دیجیتال طراحی شده است.

نحوه عملکرد

هر کانال CD4066 دارای دو پایه برای عبور سیگنال و یک پایه کنترل است. وقتی پایه کنترل در وضعیت HIGH قرار بگیرد، کلید داخلی وصل می‌شود و سیگنال از مسیر عبور می‌کند. با LOW شدن پایه کنترل، مسیر قطع خواهد شد.

چهار کانال کاملاً مستقل هستند و می‌توان هرکدام را جداگانه کنترل کرد. مقاومت داخلی کلید در حالت وصل به ولتاژ تغذیه بستگی دارد و در تغذیه 15V معمولاً حدود 125Ω است.

نکات مهم

ولتاژ سیگنال عبوری باید داخل محدوده ولتاژ تغذیه آی‌سی قرار داشته باشد. برای نمونه، اگر قطعه با 5V تغذیه شود، نباید سیگنال ورودی از زمین پایین‌تر یا از 5V بالاتر برود.

این آی‌سی برای راه‌اندازی مستقیم موتور، رله، لامپ یا بلندگوی پرقدرت مناسب نیست. CD4066 فقط برای سوئیچ‌کردن سیگنال‌ها طراحی شده و جریان خروجی محدودی دارد.

پایه‌های کنترل استفاده‌نشده را آزاد نگذارید و آن‌ها را به زمین یا ولتاژ مثبت متصل کنید. همچنین قراردادن یک خازن 100nF نزدیک پایه‌های تغذیه به کاهش نویز کمک می‌کند. قطعات CMOS نیز باید در برابر تخلیه الکتریسیته ساکن محافظت شوند.

جمع‌بندی

آی‌سی CD4066 یک سوئیچ چهارکاناله دوطرفه در پکیج DIP-14 است. این محصول برای انتخاب، قطع و وصل و انتقال سیگنال‌های آنالوگ و دیجیتال کاربرد دارد.

محدوده تغذیه 3 تا 18V، چهار کانال مستقل و مصرف پایین، CD4066 را به گزینه‌ای مناسب برای مدارهای صوتی، سنسورها، تجهیزات کنترلی و پروژه‌های آموزشی تبدیل کرده است.

سؤالات متداول

آیا CD4066 برای سیگنال صوتی مناسب است؟
بله، برای قطع و وصل یا انتخاب مسیر سیگنال‌های صوتی کم‌قدرت قابل‌استفاده است.

آیا چهار کانال آن مستقل هستند؟
بله، هر سوئیچ ورودی کنترل جداگانه‌ای دارد.

آیا با تغذیه 5V کار می‌کند؟
بله، محدوده تغذیه آن 3 تا 18V است و با 5V نیز کار می‌کند.

تفاوت CD4066 و CD4016 چیست؟
پایه‌بندی آن‌ها سازگار است، اما CD4066 معمولاً مقاومت روشن کمتر و یکنواخت‌تری در محدوده سیگنال دارد.

آیا می‌توان رله را مستقیم با آن راه‌اندازی کرد؟
خیر، برای رله باید از ترانزیستور یا درایور مناسب استفاده شود.
