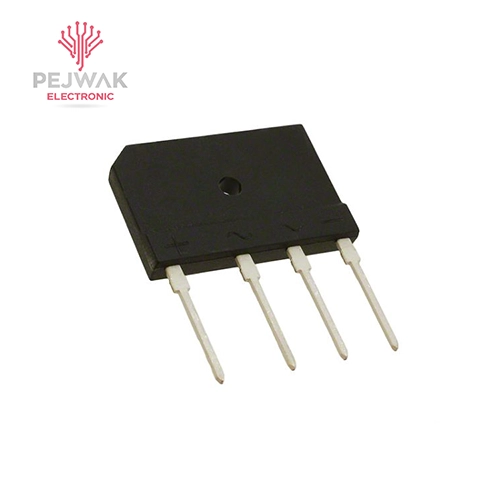

پل دیود 15A 1000V تخت شانه ای GBJ1510

معرفی پل دیود 15A 1000V تخت شانه‌ای GBJ1510

پل دیود GBJ1510 یک یکسوساز پل (Bridge Rectifier) تخت شانه‌ای است که برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) طراحی شده است. این پل دیود با تحمل جریان 15 آمپر و ولتاژ معکوس 1000 ولت، برای کاربردهای صنعتی، منابع تغذیه، و پروژه‌های الکترونیکی با توان متوسط تا بالا مناسب است. ساختار شانه‌ای (Flat Inline) و بدنه تخت آن امکان نصب آسان روی هیت‌سینک یا PCB را فراهم می‌کند. این قطعه توسط برندهای معتبری مانند SEP، Diodes Incorporated، و Micro Commercial Components (MCC) تولید می‌شود.

ویژگی‌های GBJ1510

• یکسوسازی موج کامل (Full-Wave Rectification)
• مناسب برای نصب روی هیت‌سینک (دارای سوراخ مرکزی برای پیچ)
• مقاومت حرارتی پایین (حدود 1.5°C/W با هیت‌سینک)
• ایزولاسیون بالا بین پایه‌ها و بدنه
• سازگار با استاندارد RoHS

پین‌اوت GBJ1510

پین‌های ~ (دو پایه): ورودی AC (جریان متناوب)

پین +: خروجی مثبت DC

پین -: خروجی منفی DC
توجه: علامت‌های +، -، و ~ روی بدنه حک شده‌اند. هنگام نصب، جهت پایه‌ها را بررسی کنید.

کاربردهای رایج GBJ1510

• منابع تغذیه: یکسوسازی در آداپتورها، شارژرها، و منابع تغذیه سوئیچینگ.
• واریاک‌ها: تبدیل خروجی AC به DC در واریاک‌ها برای تغذیه DC.
• الکترونیک صنعتی: تغذیه موتورها، اینورترها، و سیستم‌های کنترلی.
• پروژه‌های DIY: مدارات آردوینو، رباتیک، و سیستم‌های روشنایی LED.
• لوازم خانگی: استفاده در یخچال، تلویزیون، یا سیستم‌های تهویه.
• اتوماسیون: یکسوسازی در PLCها یا تجهیزات صنعتی.

نحوه عملکرد GBJ1510

یکسوسازی: GBJ1510 از چهار دیود داخلی تشکیل شده که به‌صورت پل (Bridge) متصل هستند. این دیودها جریان AC ورودی را به DC خروجی تبدیل می‌کنند، به‌طوری‌که هر دو نیم‌سیکل مثبت و منفی ورودی به نیم‌سیکل‌های مثبت در خروجی تبدیل می‌شوند.

خروجی: خروجی DC شامل ریپل است که با خازن صافی (مانند 1000 میکروفاراد) می‌توان آن را کاهش داد.

اتصال: ورودی AC (مانند ترانسفورماتور) به پایه‌های ~ متصل می‌شود و خروجی DC از پایه‌های + و – گرفته می‌شود.

مزایا GBJ1510

• جریان و ولتاژ بالا: تحمل 15 آمپر و 1000 ولت برای کاربردهای توان بالا.
• دفع گرما: طراحی تخت شانه‌ای با امکان نصب هیت‌سینک.
• اندازه مناسب: نصب آسان روی PCB یا شاسی.
• دوام بالا: بدنه مقاوم و دمای کاری گسترده.
• هزینه اقتصادی: قیمت مناسب نسبت به عملکرد.

معایب GBJ1510

• گرمای تولیدی: در جریان‌های بالا (نزدیک 15 آمپر)، نیاز به هیت‌سینک یا خنک‌کننده دارد.
• ریپل خروجی: برای کاربردهای حساس، نیاز به فیلتر خازنی اضافی است.
• ابعاد نسبتاً بزرگ: نسبت به پل دیودهای کوچک‌تر (مانند DB107) فضای بیشتری اشغال می‌کند.

نکات مهم و توصیه‌ها GBJ1510

نصب:

پایه‌ها را با توجه به علامت‌های ~، +، و – روی بدنه متصل کنید.

برای نصب روی PCB، از لحیم‌کاری با هویه 60 وات استفاده کنید.

برای جریان‌های بالا، پل دیود را با پیچ به هیت‌سینک متصل کنید و از خمیر حرارتی استفاده کنید.

خازن صافی: برای کاهش ریپل، خازن 1000 تا 4700 میکروفاراد (با ولتاژ حداقل 50 ولت) به خروجی DC اضافه کنید.

مدیریت حرارتی: در جریان‌های بالای 10 آمپر یا دمای محیط بالا، هیت‌سینک الزامی است.

تست: با مولتی‌متر در حالت دیود، اتصال پایه‌های + و – به ~ را بررسی کنید (باید افت ولتاژ حدود 0.7 تا 1 ولت نشان دهد).

ایمنی:

هنگام کار با ولتاژهای بالا (تا 1000 ولت)، از عایق‌بندی مناسب استفاده کنید.

قبل از نصب یا تعویض، مدار را خاموش کنید.
