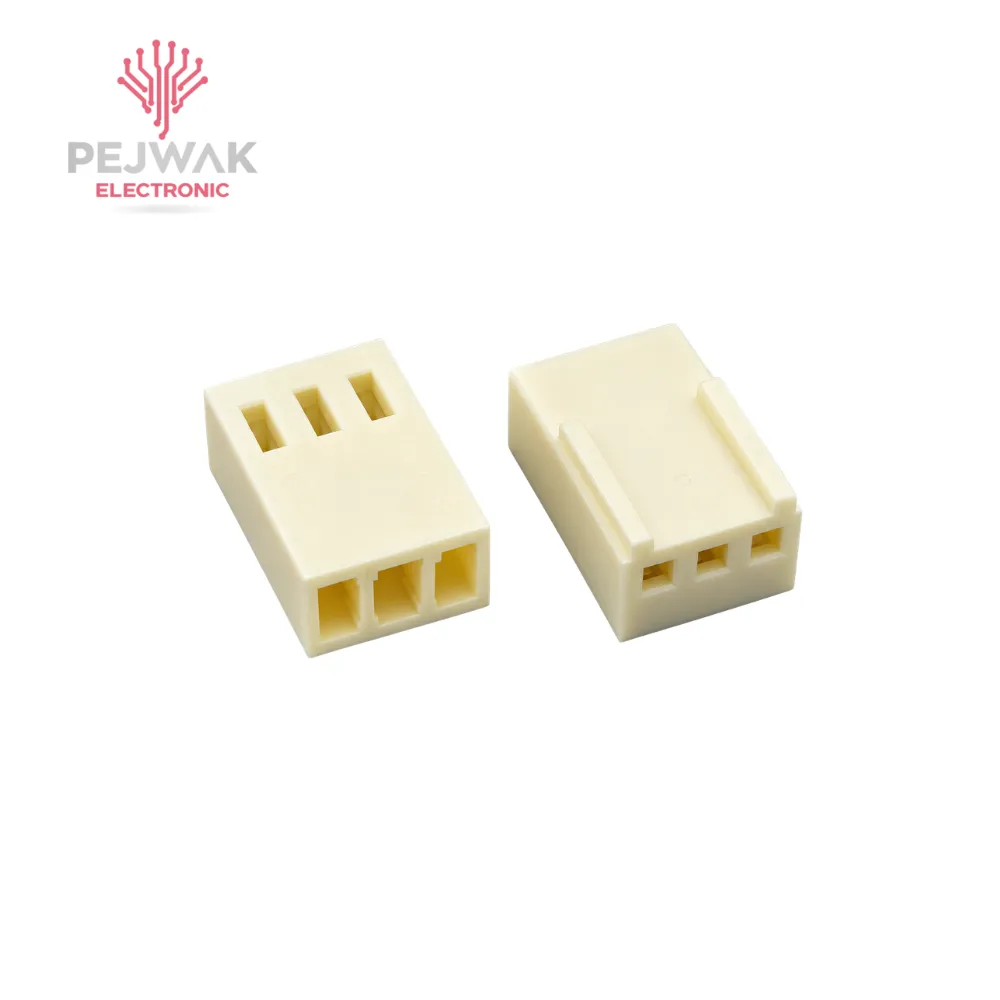

کانکتور مخابراتی 3 پین 2510 مادگی یک کانکتور سیم‌به‌برد برای اتصال سیم‌ها به هدر یا کانکتور نری روی برد مدار چاپی است. این مدل دارای 3 پین و گام پایه 2.54 میلی‌متر است و برای ایجاد یک اتصال منظم و قابل جداسازی در مدارهای الکترونیکی مورد استفاده قرار می‌گیرد. نسخه 3 پین این کانکتور در فروشگاه‌های قطعات الکترونیکی نیز با عنوان 2510 3 Pin Female عرضه می‌شود.

ساختار مادگی این کانکتور به‌گونه‌ای است که برای اتصال به بخش نری متناظر استفاده می‌شود. در مدل‌های سیم‌دار، سیم‌ها از طریق ترمینال‌های کریمپ داخل بدنه کانکتور قرار می‌گیرند و در نمونه‌های هوزینگ، ترمینال باید جداگانه روی سیم نصب شود. این ساختار باعث می‌شود سیم‌کشی برد مرتب‌تر باشد و امکان جداسازی اتصال بدون لحیم‌کاری مستقیم سیم روی PCB فراهم شود.

کانکتور 2510 مادگی چیست؟

عبارت 2510 در بازار قطعات الکترونیکی برای این خانواده از کانکتورها رایج است و مدل‌های مختلف آن با تعداد پین‌های متفاوت مانند 2، 3، 4، 5، 6 و بیشتر عرضه می‌شوند. نمونه سه‌پین دارای سه محل اتصال در یک بدنه واحد است و در دسته کانکتورهای سیم‌به‌برد قرار می‌گیرد.

گام یا Pitch این کانکتور 2.54 میلی‌متر است. این فاصله همان فاصله مرکز تا مرکز دو پین مجاور است و هنگام انتخاب کانکتور جایگزین اهمیت زیادی دارد؛ زیرا کانکتور جدید باید از نظر فاصله پایه‌ها با هدر یا کانکتور نری مورد استفاده روی برد هماهنگ باشد.

نحوه اتصال کانکتور مخابراتی 3 پین 2510

در ساختار معمول این کانکتور، سه سیم از طریق سه ترمینال مجزا به بدنه مادگی متصل می‌شوند. ترمینال‌ها روی سیم کریمپ شده و سپس داخل هوزینگ قرار می‌گیرند تا در جای خود قفل شوند. این روش اتصال باعث می‌شود هر سیم مسیر مشخصی داشته باشد و اتصال از طریق یک کانکتور جمع‌وجور به برد منتقل شود.

پس از قرارگرفتن کانکتور مادگی روی بخش نری، هر سه مسیر الکتریکی به‌صورت هم‌زمان برقرار می‌شوند. این موضوع برای مدارهایی که چند خط تغذیه یا سیگنال باید به‌طور مرتب به برد متصل شوند، کاربردی است.

یکی از مزیت‌های اصلی این ساختار، امکان جداکردن کانکتور در زمان تعمیر یا سرویس است. در چنین حالتی نیازی نیست برای هر بار بازکردن اتصال، سیم‌ها از روی PCB لحیم یا جدا شوند.

کاربردهای کانکتور 3 پین 2510

کانکتورهای 2510 در انواع مدارهای الکترونیکی برای اتصال سیم به برد و ایجاد دسته‌سیم‌های مرتب استفاده می‌شوند. نمونه سه‌پین می‌تواند برای اتصال سه مسیر مستقل در بردهای الکترونیکی، ماژول‌ها، تجهیزات کنترلی و سیستم‌های سیم‌کشی مورد استفاده قرار گیرد. فروشگاه‌های قطعات الکترونیکی نیز نمونه‌های 2510 را در تعداد پین‌های مختلف و برای اتصالات سیم‌به‌برد عرضه می‌کنند.

این نوع کانکتور در پروژه‌هایی که نیاز به اتصال و جداسازی مکرر سیم‌ها وجود دارد نیز کاربرد دارد. برای مثال، اگر یک ماژول یا بخش خاص از مدار نیاز به سرویس داشته باشد، استفاده از کانکتور باعث می‌شود اتصال آن بخش سریع‌تر جدا و دوباره برقرار شود.

سه پین بودن نیز باعث می‌شود این مدل برای مدارهایی که به تعداد محدودی مسیر نیاز دارند، نسبت به کانکتورهای چندپین بزرگ‌تر فضای کمتری اشغال کند.

تفاوت کانکتور مادگی و نری 2510

کانکتور مادگی و نری 2510 برای ایجاد یک اتصال جفت‌شونده طراحی شده‌اند، اما ساختار مکانیکی آن‌ها متفاوت است. مدل مادگی معمولاً روی سیم قرار می‌گیرد و بخش نری متناظر روی برد یا طرف دیگر اتصال قرار دارد.

در فروشگاه‌های قطعات الکترونیکی، برای سری 2510 نمونه‌های مادگی و نری با تعداد پین‌های مختلف عرضه می‌شوند. برای نمونه، 2510 سه‌پین نری، 2510 سه‌پین مادگی و مدل‌های دو، چهار، پنج و شش پین نیز در بازار موجود هستند.

بنابراین هنگام خرید، تنها توجه به سه‌پین بودن کافی نیست و باید مشخص شود که قطعه موردنیاز مادگی است یا نری.

گام 2.54 میلی‌متری در کانکتور 2510

یکی از مشخصات مهم کانکتور 2510، فاصله پایه 2.54 میلی‌متر است. این مقدار در نمونه‌های سه‌پین عرضه‌شده با عنوان 2510 به‌صراحت ذکر شده است.

گام 2.54 میلی‌متر یکی از فاصله‌های رایج در کانکتورها و هدرهای الکترونیکی است. با این حال، برای جایگزینی روی یک برد، بهتر است فاصله واقعی پایه‌ها با نمونه قبلی اندازه‌گیری شود؛ زیرا شباهت ظاهری دو کانکتور به‌تنهایی برای اطمینان از سازگاری کافی نیست.

اگر Pitch، تعداد پین یا ساختار قفل کانکتور متفاوت باشد، ممکن است کانکتور جدید به‌درستی با بخش نری جفت نشود یا روی سیم‌کشی موجود قابل استفاده نباشد.

راهنمای انتخاب و خرید کانکتور 2510 مادگی

هنگام خرید کانکتور مخابراتی 3 پین 2510 مادگی ابتدا باید تعداد پین‌ها و نوع مادگی بودن آن بررسی شود. مدل موردنظر باید دارای 3 پین و ساختار مادگی باشد.

در مرحله بعد، Pitch برابر 2.54 میلی‌متر اهمیت دارد. همچنین باید بررسی شود که کانکتور به‌صورت هوزینگ خالی عرضه می‌شود یا همراه با ترمینال کریمپ و سیم. این تفاوت هنگام خرید اهمیت دارد؛ زیرا برای استفاده از هوزینگ خالی، ترمینال مناسب نیز باید روی سیم نصب شود.

اگر قطعه برای جایگزینی یک کانکتور موجود تهیه می‌شود، بهتر است شکل بدنه، جهت قرارگیری، مکانیزم قفل و نوع کانکتور نری متناظر نیز با نمونه قبلی مقایسه شود.

سوالات متداول درباره کانکتور مخابراتی 3 پین 2510 مادگی

کانکتور 2510 سه پین مادگی چیست؟

یک کانکتور مادگی برای اتصال سه مسیر سیم به کانکتور نری متناظر است که در بازار قطعات الکترونیکی با گام 2.54 میلی‌متر عرضه می‌شود.

کانکتور 2510 سه پین چه فاصله پایه‌ای دارد؟

گام پایه این مدل 2.54 میلی‌متر است.

کانکتور 2510 مادگی چند پین دارد؟

مدل موردنظر دارای 3 پین و سه مسیر اتصال است.

کانکتور 2510 برای چه کاری استفاده می‌شود؟

این کانکتور برای اتصال سیم به برد و ایجاد یک اتصال قابل جداسازی در تجهیزات الکترونیکی، ماژول‌ها و مدارهای مختلف استفاده می‌شود.

آیا کانکتور 3 پین 2510 مادگی با مدل نری جفت می‌شود؟

بله، برای ایجاد اتصال باید از کانکتور نری متناظر با همان تعداد پین، گام و ساختار مکانیکی استفاده شود.

آیا کانکتور 2510 همراه با ترمینال عرضه می‌شود؟

این موضوع به نوع محصول بستگی دارد. برخی مدل‌ها به‌صورت هوزینگ همراه با ترمینال کریمپ و برخی نمونه‌ها به‌شکل کانکتور سیم‌دار عرضه می‌شوند.

هنگام خرید کانکتور 2510 چه مواردی را بررسی کنیم؟

تعداد پین، مادگی یا نری بودن، گام 2.54 میلی‌متر، شکل بدنه، نوع ترمینال و سازگاری با کانکتور طرف مقابل از مهم‌ترین موارد هستند.

جمع‌بندی خرید

کانکتور مخابراتی 3 پین 2510 مادگی یک کانکتور جمع‌وجور برای اتصال سه مسیر سیم به برد مدار چاپی است که با گام 2.54 میلی‌متر در بازار عرضه می‌شود. ساختار مادگی و امکان استفاده همراه با ترمینال کریمپ، آن را برای ایجاد اتصالات سیم‌به‌برد مرتب و قابل جداسازی مناسب می‌کند.

هنگام خرید، علاوه بر سه‌پین بودن، باید گام 2.54 میلی‌متری، نوع مادگی و سازگاری آن با کانکتور نری متناظر بررسی شود تا قطعه انتخاب‌شده به‌درستی با مدار و سیم‌کشی موردنظر هماهنگ باشد.
