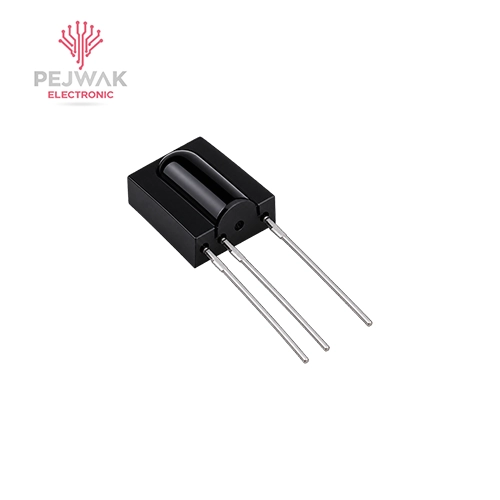

گیرنده مادون قرمز HS0038BD

معرفی گیرنده مادون قرمز HS0038BD | قیمت و مشخصات

گیرنده مادون قرمز HS0038BD یک ماژول گیرنده IR برای سیستم‌های کنترل از راه دور است که برای دریافت سیگنال‌های مادون قرمز با فرکانس حامل 38 کیلوهرتز طراحی شده است. این قطعه با قرار دادن فوتودیود PIN، پیش‌تقویت‌کننده، فیلتر و مدار دمدولاسیون در یک پکیج، سیگنال دریافتی از ریموت کنترل را به خروجی دیجیتال قابل پردازش توسط میکروکنترلر تبدیل می‌کند.

مدل HS0038BD دارای 3 پایه است و در پکیج DIP-3 ارائه می‌شود. پایه‌های آن شامل OUT، GND و VS هستند و می‌توان آن را مستقیماً به مدار کنترل یا میکروکنترلر متصل کرد. تغذیه این گیرنده در محدوده 2.5 تا 5.5 ولت قرار دارد و به دلیل مصرف جریان پایین، برای مدارهای کنترل از راه دور و تجهیزات الکترونیکی کم‌مصرف مناسب است.

گیرنده مادون قرمز HS0038BD چیست؟

HS0038BD یک Infrared Receiver Module یا ماژول گیرنده مادون قرمز است که برای دریافت اطلاعات ارسالی از ریموت‌های IR استفاده می‌شود. درون این قطعه، فوتودیود PIN و پیش‌تقویت‌کننده در کنار مدارهای پردازش سیگنال قرار گرفته‌اند و بدنه اپوکسی نیز نقش فیلتر مادون قرمز را ایفا می‌کند.

برخلاف یک فوتودیود ساده، خروجی HS0038BD مستقیماً برای پردازش داده‌های کنترل از راه دور آماده می‌شود. سیگنال دریافتی پس از فیلتر و دمدولاسیون در خروجی ظاهر می‌شود و می‌توان آن را به ورودی میکروکنترلر یا مدار منطقی متصل کرد. دیتاشیت همچنین این قطعه را با فرمت‌های رایج داده ریموت کنترل سازگار معرفی می‌کند.

مشخصات فنی گیرنده HS0038BD

مهم‌ترین مشخصه HS0038BD، فرکانس حامل 38kHz است. این مقدار تعیین می‌کند گیرنده برای دریافت سیگنال‌های مادون قرمز مربوط به باند کاری 38 کیلوهرتز طراحی شده است.

ولتاژ تغذیه این ماژول بین 2.5 تا 5.5 ولت است. جریان مصرفی معمول آن در شرایط تست و با ولتاژ 3.3 ولت حدود 0.35 میلی‌آمپر اعلام شده و حداکثر جریان تغذیه در شرایط مشخص 0.45 میلی‌آمپر است.

محدوده دمای کاری HS0038BD برابر با 25- تا 85+ درجه سانتی‌گراد است. همچنین توان مصرفی مجاز قطعه در شرایط اعلام‌شده در دیتاشیت 10 میلی‌وات مشخص شده است.

پایه‌های گیرنده مادون قرمز HS0038BD

HS0038BD دارای سه پایه است و ترتیب پایه‌ها در دیتاشیت به شکل زیر مشخص شده است:

پایه 1: OUT
پایه 2: GND
پایه 3: VS

پایه OUT خروجی دمدوله‌شده گیرنده است، پایه GND به زمین مدار متصل می‌شود و پایه VS برای تغذیه ماژول استفاده می‌شود. بنابراین هنگام نصب قطعه روی برد، توجه به جهت پایه‌ها اهمیت زیادی دارد.

خروجی HS0038BD چگونه عمل می‌کند؟

خروجی این گیرنده Active Low است؛ یعنی هنگام دریافت سیگنال مناسب مادون قرمز، وضعیت خروجی به صورت منطقی پایین تغییر می‌کند. این ساختار باعث می‌شود اتصال HS0038BD به ورودی دیجیتال میکروکنترلر ساده باشد.

HS0038BD چگونه کار می‌کند؟

هنگامی که ریموت کنترل، سیگنال مادون قرمز مدوله‌شده را ارسال می‌کند، فوتودیود PIN موجود در HS0038BD این سیگنال را دریافت می‌کند. سیگنال پس از تقویت و عبور از فیلتر داخلی، توسط بخش دمدولاتور پردازش می‌شود و اطلاعات قابل استفاده در پایه خروجی قرار می‌گیرد.

وجود فیلتر داخلی و مدار کنترل بهره باعث می‌شود گیرنده در برابر بسیاری از سیگنال‌های مزاحم عملکرد مناسبی داشته باشد. دیتاشیت HS0038BD به‌طور مشخص به کاهش پالس‌های مزاحم ناشی از منابع نوری مانند لامپ‌های فلورسنت کم‌مصرف اشاره می‌کند.

مقاومت در برابر نور محیط و نویز

یکی از ویژگی‌های مهم گیرنده مادون قرمز HS0038BD، مقاومت مناسب در برابر نور محیط و اختلالات الکترومغناطیسی است. این قطعه دارای فیلتر داخلی برای سیگنال مدوله‌شده بوده و برای کاهش اثر برخی سیگنال‌های مزاحم طراحی شده است.

در دیتاشیت، عملکرد گیرنده در حضور نور مستقیم و برخی منابع نوری مزاحم نیز بررسی شده است. البته عملکرد واقعی در هر پروژه به شرایط نصب، فاصله ریموت، شدت نور محیط و طراحی فرستنده و گیرنده بستگی دارد.

فاصله دریافت HS0038BD

در شرایط آزمایش مشخص‌شده توسط سازنده، فاصله دریافت 45 متر برای HS0038BD اعلام شده است. این مقدار در آزمون خاصی با استفاده از فرستنده و شرایط نوری مشخص به دست آمده و نباید به‌عنوان فاصله تضمینی در تمام پروژه‌ها در نظر گرفته شود.

زاویه نیمه دریافت این قطعه نیز حدود ±45 درجه اعلام شده است. در نتیجه گیرنده فقط در یک نقطه کاملاً روبه‌روی ریموت کار نمی‌کند و در محدوده زاویه مشخص‌شده نیز امکان دریافت سیگنال وجود دارد.

کاربردهای گیرنده مادون قرمز HS0038BD

HS0038BD برای سیستم‌هایی استفاده می‌شود که نیاز به دریافت فرمان‌های مادون قرمز از یک ریموت کنترل دارند. از جمله این کاربردها می‌توان به تجهیزات صوتی و تصویری، وسایل خانگی، دستگاه‌های کنترل از راه دور، تجهیزات چندرسانه‌ای و سایر سیستم‌های الکترونیکی مجهز به کنترل IR اشاره کرد.

در پروژه‌های میکروکنترلری نیز می‌توان خروجی این گیرنده را به ورودی دیجیتال متصل کرد و فرمان‌های ریموت را توسط نرم‌افزار پردازش کرد. فرمت‌های رایج ریموت مانند NEC، RC5/RC6، Sony و برخی فرمت‌های دیگر در دیتاشیت این خانواده مورد اشاره قرار گرفته‌اند.

مدار تغذیه HS0038BD

برای اتصال HS0038BD به مدار، پایه VS به منبع تغذیه و پایه GND به زمین متصل می‌شود. خروجی نیز از پایه OUT دریافت می‌شود.

در مدار پیشنهادی دیتاشیت، استفاده از یک مقاومت بین 33 اهم تا 1 کیلو اهم و یک خازن با ظرفیت بیشتر از 0.1 میکروفاراد برای حفاظت در برابر EOS توصیه شده است.

HS0038BD برای تعمیر و جایگزینی

هنگام تعویض گیرنده مادون قرمز روی برد، توجه به تعداد پایه‌ها، ترتیب پایه‌ها، فرکانس حامل و محدوده تغذیه اهمیت دارد. صرفاً شبیه بودن ظاهری گیرنده‌های سه‌پایه به معنی سازگاری کامل آن‌ها نیست.

مدل HS0038BD مشخصاً برای فرکانس حامل 38kHz طراحی شده و ترتیب پایه‌های 1، 2 و 3 آن به ترتیب OUT، GND و VS است؛ بنابراین این موارد باید با قطعه قبلی و طراحی برد مطابقت داشته باشند.

سوالات متداول درباره گیرنده مادون قرمز HS0038BD

گیرنده HS0038BD چیست؟

HS0038BD یک ماژول گیرنده مادون قرمز برای سیستم‌های کنترل از راه دور است که سیگنال‌های IR با فرکانس حامل 38kHz را دریافت و پس از دمدولاسیون در خروجی ارائه می‌کند.

HS0038BD چند پایه دارد؟

این قطعه دارای 3 پایه است که شامل OUT، GND و VS می‌شوند.

ولتاژ کاری HS0038BD چقدر است؟

محدوده تغذیه این گیرنده 2.5 تا 5.5 ولت است.

فرکانس HS0038BD چند کیلوهرتز است؟

فرکانس حامل استاندارد این مدل 38 کیلوهرتز است.

آیا HS0038BD به میکروکنترلر وصل می‌شود؟

بله. خروجی دمدوله‌شده این گیرنده برای پردازش توسط میکروکنترلر مناسب است و خروجی آن به‌صورت Active Low عمل می‌کند.

ترتیب پایه‌های HS0038BD چگونه است؟

پایه 1 برابر OUT، پایه 2 برابر GND و پایه 3 برابر VS است.

جمع‌بندی

گیرنده مادون قرمز HS0038BD یک گیرنده سه‌پایه 38kHz برای سیستم‌های کنترل از راه دور است که با داشتن فوتودیود، تقویت‌کننده، فیلتر و دمدولاتور داخلی، سیگنال مادون قرمز را برای پردازش دیجیتال آماده می‌کند. این قطعه با تغذیه 2.5 تا 5.5 ولت و خروجی Active Low، گزینه‌ای کاربردی برای تجهیزات کنترل از راه دور و پروژه‌های مبتنی بر میکروکنترلر است.
