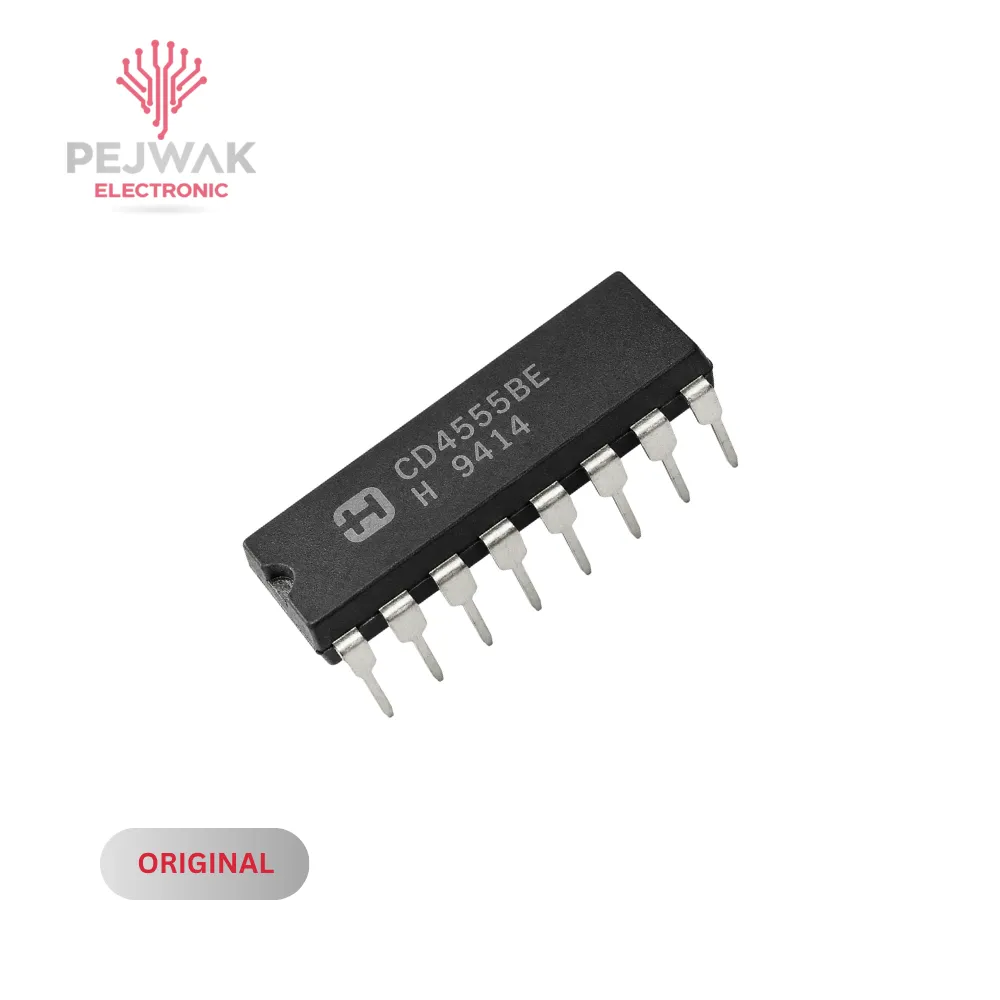

آیسی CD4555BE
- برند: Harris
- پکیج: DIP-16
- ولتاژ تغذیه: 3 تا 18V
- دمای عملیاتی: -55 تا +125 درجه سانتی‌گراد
- نوع مدار: دو دیکودر 1 از 4
- کاربرد: انتخاب و تفکیک مسیرهای دیجیتال
موجود در انبار
نقد و بررسی اجمالی
معرفی آیسی CD4555BE
آیسی CD4555BE یک دیکودر و دمالتی‌پلکسر دیجیتال از خانواده CMOS است. داخل این قطعه دو مدار مستقل قرار دارد که هرکدام می‌توانند از میان 4 خروجی، فقط یک خروجی را فعال کنند. به همین دلیل با یک ic dip می‌توان دو بخش مختلف مدار را به‌صورت جداگانه کنترل کرد.
این محصول دارای 16 پایه است و پسوند E در نام آن به پکیج پلاستیکی DIP اشاره دارد. پکیج DIP-16 برای نصب روی بردبورد، سوکت آیسی و بردهای سوراخ‌دار مناسب است.
کاربرد آیسی CD4555BE
این قطعه در مدارهای انتخاب مسیر داده، دیکدکردن کدهای باینری، انتخاب حافظه یا تراشه، مدارهای کنترلی و پروژه‌های دیجیتال استفاده می‌شود. همچنین می‌توان از پایه Enable به‌عنوان ورودی داده استفاده کرد و آیسی را به شکل دمالتی‌پلکسر به کار برد.
برای مثال، وقتی چند بخش مختلف مدار دارید و می‌خواهید تنها یکی از آن‌ها فعال شود، CD4555BE با دریافت یک کد دو بیتی مشخص می‌کند کدام خروجی روشن شود.
نحوه عملکرد
هر بخش داخلی CD4555BE دارای دو ورودی انتخاب با نام‌های A و B، یک پایه Enable و چهار خروجی است. ترکیب وضعیت ورودی‌های A و B یکی از چهار خروجی را انتخاب می‌کند. خروجی انتخاب‌شده در این مدل در حالت منطقی HIGH قرار می‌گیرد و بقیه خروجی‌ها LOW باقی می‌مانند.
وقتی پایه Enable در حالت HIGH باشد، تمام خروجی‌های آن بخش LOW می‌شوند. بنابراین این پایه می‌تواند برای فعال یا غیرفعال‌کردن هر دیکودر استفاده شود.
نکات مهم
ولتاژ تغذیه آیسی CD4555BE باید بین 3 تا 18V باشد. نسخه DIP-16 این قطعه در محدوده دمایی -55 تا +125 درجه سانتی‌گراد قابل‌استفاده است.
ورودی‌های استفاده‌نشده را آزاد نگذارید؛ چون ورودی آزاد در مدارهای CMOS ممکن است نویز بگیرد و باعث تغییر ناخواسته خروجی شود. همچنین این آیسی برای راه‌اندازی مستقیم موتور، رله یا لامپ پرجریان ساخته نشده و برای چنین بارهایی باید از ترانزیستور یا درایور استفاده شود.
جمع‌بندی
آیسی CD4555BE برند Harris یک دیکودر و دمالتی‌پلکسر دوگانه در پکیج DIP-16 است. این قطعه برای انتخاب خروجی، تفکیک داده، کنترل بخش‌های مختلف مدار و دیکدکردن ورودی‌های باینری کاربرد دارد. محدوده تغذیه گسترده و وجود دو مدار مستقل، آن را به گزینه‌ای مناسب برای پروژه‌های دیجیتال و تعمیر تجهیزات قدیمی تبدیل کرده است.
سؤالات متداول
آیا CD4555BE دو دیکودر دارد؟
بله، داخل این آیسی دو دیکودر مستقل 1 از 4 قرار دارد.
چند خروجی دارد؟
هر بخش 4 خروجی دارد؛ در مجموع 8 خروجی مستقل در اختیار مدار قرار می‌گیرد.
تفاوت CD4555 و CD4556 چیست؟
در CD4555 خروجی انتخاب‌شده HIGH می‌شود، اما در CD4556 خروجی انتخاب‌شده LOW است.
آیا با تغذیه 5V کار می‌کند؟
بله، تغذیه 5V داخل محدوده کاری این قطعه قرار دارد.
