آی‌سی UM91214

معرفی آی‌سی UM91214A

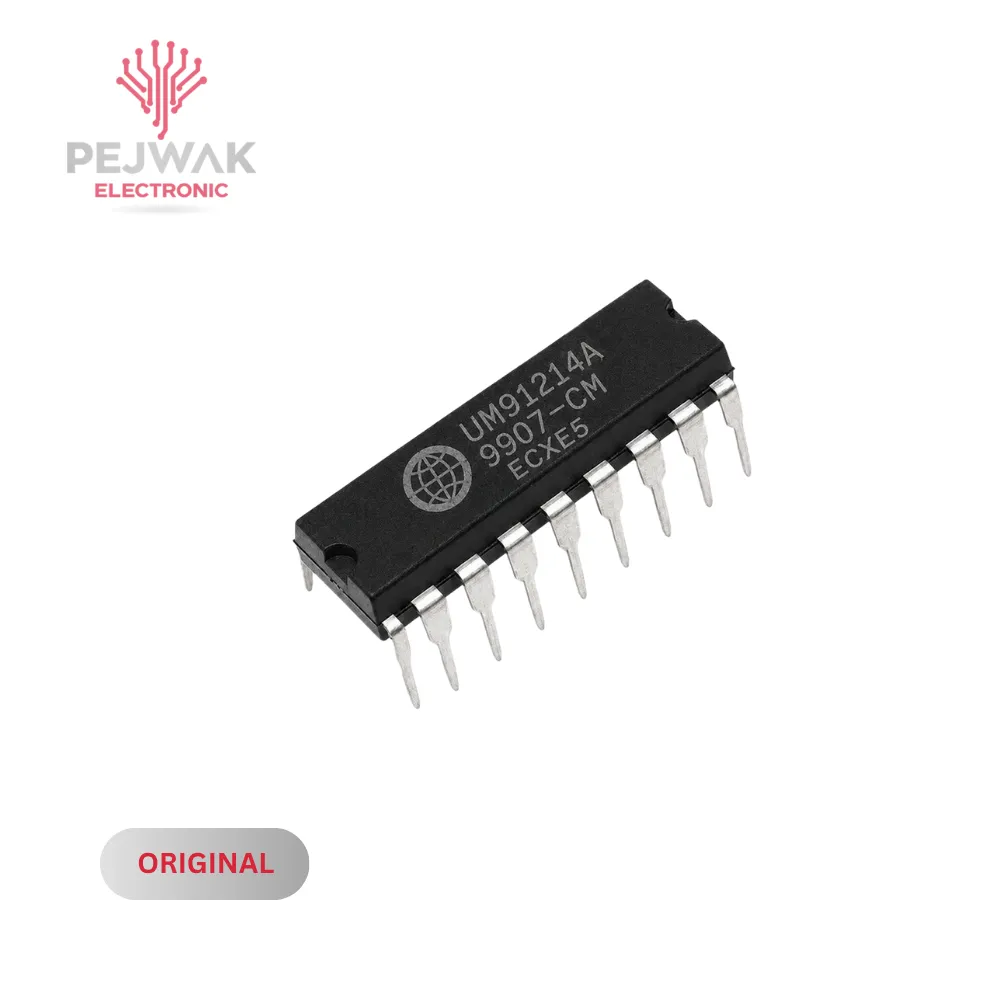

آی‌سی UM91214A یک مدار شماره‌گیر تلفن است که سیگنال‌های شماره‌گیری را به دو روش تن یا پالس تولید می‌کند. همان‌طور که روی قطعه داخل تصویر دیده می‌شود، این مدل متعلق به برند UMC بوده و در پکیج DIP-16 ساخته شده است. این نوع پکیج برای نصب روی بردهای سوراخ‌دار، سوکت آی‌سی و مدارهای تعمیراتی مناسب است.

این قطعه بیشتر در تلفن‌های ثابت قدیمی، دستگاه‌های شماره‌گیر و مدارهای مخابراتی استفاده می‌شود. حافظه داخلی آن می‌تواند آخرین شماره را تا 32 رقم ذخیره کند تا با فشردن کلید Redial، شماره دوباره گرفته شود.

کاربرد آی‌سی UM91214A

کاربرد اصلی آی‌سی UM91214A دریافت شماره از صفحه‌کلید تلفن و تبدیل آن به سیگنال قابل‌ارسال روی خط است. این قطعه از صفحه‌کلید ماتریسی 4×4 پشتیبانی می‌کند و برای شماره‌گیری معمولی، شماره‌گیری مجدد، توقف کوتاه و تغییر حالت پالس به تن کاربرد دارد.

از این lc dip می‌توان در تعمیر تلفن‌های ثابت، ساخت شماره‌گیرهای ساده، تجهیزات مخابراتی قدیمی و مدارهای آموزشی مربوط به سیگنال DTMF استفاده کرد. قابلیت شماره‌گیری مجدد باعث می‌شود نیازی به واردکردن دوباره آخرین شماره نباشد.

نحوه عملکرد

وقتی کاربر یک کلید روی صفحه‌کلید تلفن را فشار می‌دهد، آی‌سی UM91214A کلید انتخاب‌شده را تشخیص می‌دهد. سپس با توجه به وضعیت پایه انتخاب حالت، شماره را به‌صورت سیگنال تن DTMF یا پالس شماره‌گیری تولید می‌کند.

در حالت تن، برای هر عدد دو فرکانس صوتی به‌طور هم‌زمان تولید می‌شود. در حالت پالس، خروجی به‌صورت قطع و وصل‌های منظم عمل می‌کند. این قطعه برای تولید فرکانس‌های دقیق به کریستال یا رزوناتور سرامیکی حدود 3.58MHz نیاز دارد.

همچنین آی‌سی دارای حافظه داخلی 32 رقمی است. بنابراین آخرین شماره واردشده ذخیره می‌شود و با فشردن کلید مربوط به Redial، دوباره شماره‌گیری خواهد شد.

نکات مهم

ولتاژ کاری مناسب آی‌سی UM91214A بین 2 تا 5.5V است و نباید ولتاژ تغذیه آن از 6V بیشتر شود. محدوده دمای عملیاتی قطعه نیز از ‎-20 تا ‎+70 درجه سانتی‌گراد اعلام شده است.

اتصال پایه‌های تغذیه، صفحه‌کلید، کریستال و خروجی تن باید دقیقاً مطابق مدار مرجع انجام شود. همچنین این آی‌سی مستقیماً برای تقویت صدا یا اتصال به بلندگو طراحی نشده و خروجی آن مخصوص مدار شماره‌گیری تلفن است.

مدل روی تصویر UM91214A است و پکیج آن 16 پایه دارد. مدل‌های دیگر همین خانواده ممکن است 18 یا 20 پایه داشته باشند؛ بنابراین هنگام جایگزینی قطعه، فقط شباهت نام کافی نیست و پایه‌بندی نیز باید بررسی شود.

جمع‌بندی

آی‌سی UM91214A برند UMC یک شماره‌گیر تلفن با قابلیت تولید سیگنال تن و پالس است. حافظه 32 رقمی، شماره‌گیری مجدد، پشتیبانی از صفحه‌کلید 4×4 و ولتاژ کاری پایین، از ویژگی‌های مهم آن هستند. این قطعه بیشتر برای تعمیر تلفن‌های ثابت، تجهیزات مخابراتی قدیمی و مدارهای آموزشی استفاده می‌شود.

سؤالات متداول

آیا UM91214A شماره را ذخیره می‌کند؟
بله، آخرین شماره را تا 32 رقم برای شماره‌گیری مجدد ذخیره می‌کند.

آیا این آی‌سی فقط شماره‌گیری تن انجام می‌دهد؟
خیر، قابلیت انتخاب بین شماره‌گیری تن DTMF و پالس را دارد.

آیا برای کارکرد به کریستال نیاز دارد؟
بله، معمولاً از کریستال یا رزوناتور سرامیکی حدود 3.58MHz استفاده می‌شود.

آیا UM91214A برای تلفن‌های جدید مناسب است؟
این قطعه بیشتر در تلفن‌های ثابت و مدارهای شماره‌گیر قدیمی دیده می‌شود و برای تعمیر همان تجهیزات مناسب است.
