ال ای دی 3 میل سبز شفاف پایه کوتاه

معرفی ال ای دی 3 میل سبز شفاف پایه کوتاه | قیمت و مشخصات

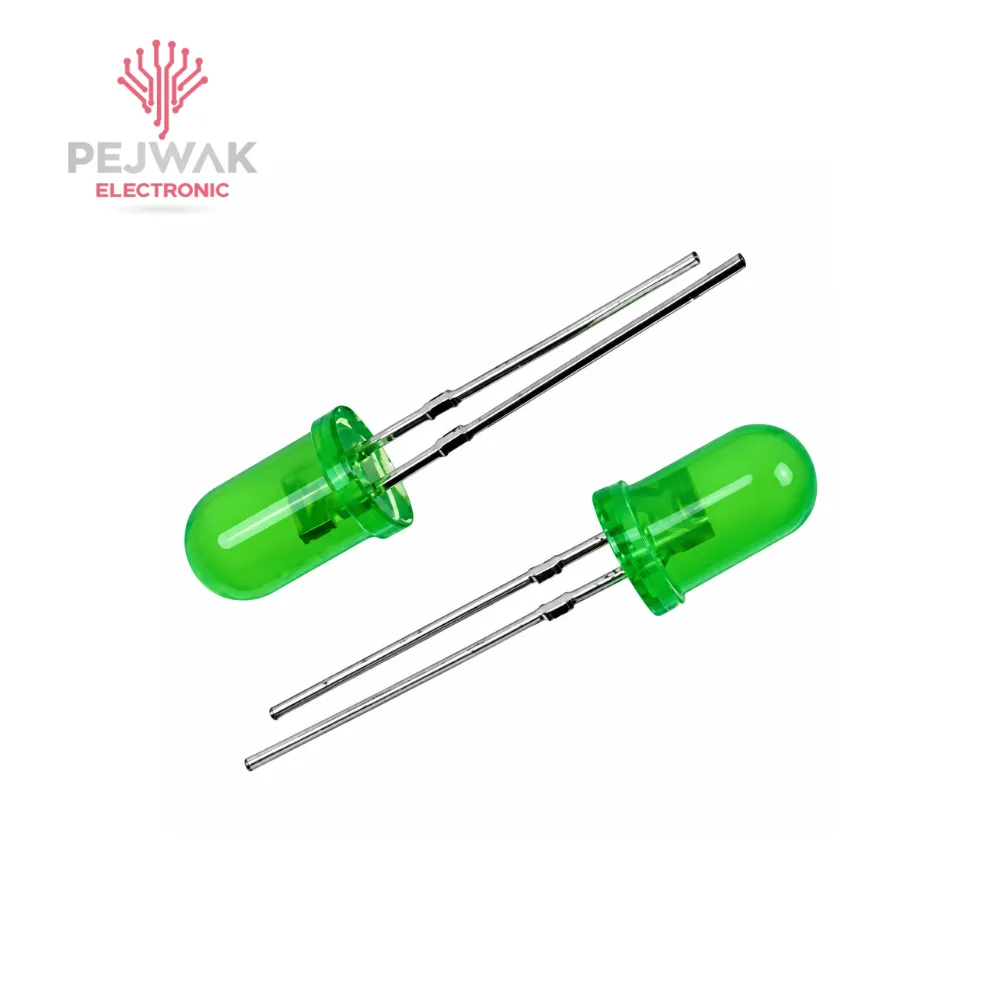

ال ای دی 3 میل سبز شفاف پایه کوتاه یک دیود نورافشان کوچک با قطر بدنه 3 میلی‌متر است که هنگام عبور جریان الکتریکی در جهت مستقیم، نور سبز تولید می‌کند. این قطعه به دلیل ابعاد کوچک، مصرف انرژی پایین و قابلیت نصب آسان، در مدارهای الکترونیکی، بردهای کنترلی، تجهیزات نشانگر و پروژه‌های آموزشی کاربرد دارد.

LED سه میلی‌متر سبز شفاف پایه کوتاه دارای بدنه شفاف و دو پایه فلزی برای اتصال به مدار است. شفاف بودن لنز باعث می‌شود نور تولیدشده توسط تراشه داخلی به‌صورت واضح از بدنه عبور کند. این مدل برای نمایش وضعیت روشن یا خاموش بودن دستگاه، نشانگر تغذیه و اعلام وضعیت عملکرد بخش‌های مختلف مدار مناسب است.

ولتاژ مستقیم ال ای دی‌های سبز معمولی بسته به فناوری ساخت و مدل قطعه متفاوت است و در بسیاری از نمونه‌های متداول حدود 2 تا 3.2 ولت قرار دارد. همچنین جریان کاری رایج برای برخی مدل‌ها حدود 20 میلی‌آمپر است؛ بااین‌حال مقادیر دقیق باید بر اساس مشخصات سازنده تعیین شوند.

ال ای دی 3 میل سبز شفاف پایه کوتاه چیست؟

ال ای دی 3 میل سبز شفاف پایه کوتاه نوعی LED معمولی از خانواده قطعات نیمه‌هادی نورافشان است که برای ایجاد نور سبز در مدارهای الکترونیکی استفاده می‌شود. این قطعه دارای دو پایه آند و کاتد است و با اعمال ولتاژ مستقیم و محدود کردن جریان، نور تولید می‌کند.

قطر بدنه این مدل حدود 3 میلی‌متر است و به همین دلیل فضای کمی روی برد یا پنل دستگاه اشغال می‌کند. پایه‌های کوتاه نیز برای کاربردهایی مناسب هستند که به طول پایه زیاد نیازی ندارند یا قطعه باید در فاصله کمی از سطح برد نصب شود.

بدنه شفاف این LED باعث می‌شود تراشه داخلی و ساختار قطعه از بیرون قابل مشاهده باشند. رنگ سبز نور توسط تراشه نیمه‌هادی تولید می‌شود و شفاف بودن بدنه به عبور نور کمک می‌کند.

مشخصات فنی ال ای دی 3 میل سبز شفاف پایه کوتاه

یکی از مشخصات اصلی این قطعه، قطر بدنه 3 میلی‌متر و رنگ نور سبز است. این LED دارای دو پایه برای اتصال به مدار بوده و از نوع پایه‌دار یا Through-Hole محسوب می‌شود.

پایه‌های قطعه شامل آند و کاتد هستند. برای روشن شدن LED باید جریان در جهت مستقیم از آند به کاتد عبور کند. در بیشتر مدارهای معمول، استفاده از مقاومت محدودکننده جریان ضروری است تا از عبور جریان بیش‌ازحد و آسیب دیدن قطعه جلوگیری شود.

ولتاژ مستقیم و شدت نور این مدل به نوع تراشه و شرکت سازنده بستگی دارند. برای نمونه، در LEDهای سبز متداول، ولتاژ مستقیم می‌تواند در محدوده تقریبی 2 تا 3.2 ولت باشد. مقدار جریان نامی، زاویه تابش و شدت روشنایی نیز در مدل‌های مختلف یکسان نیستند.

از آنجا که سازنده و شماره فنی دقیق این محصول مشخص نشده است، این مقادیر باید به‌عنوان مشخصات عمومی LEDهای سبز 3 میلی‌متری در نظر گرفته شوند، نه مشخصات قطعی تمام نمونه‌ها.

ال ای دی 3 میل سبز شفاف چگونه کار می‌کند؟

عملکرد این قطعه بر پایه خاصیت الکترولومینسانس در مواد نیمه‌هادی است. زمانی که جریان الکتریکی در جهت مستقیم از پیوند نیمه‌هادی LED عبور می‌کند، بخشی از انرژی الکتریکی به نور تبدیل می‌شود.

در LED سبز 3 میلی‌متری، ترکیب مواد نیمه‌هادی به‌گونه‌ای انتخاب شده است که نور خروجی در محدوده رنگ سبز قرار بگیرد. طول موج دقیق نور به فناوری ساخت تراشه بستگی دارد.

برای روشن کردن این LED، پایه آند به سمت مثبت منبع تغذیه و پایه کاتد به سمت منفی متصل می‌شود. البته اتصال مستقیم LED به منبع ولتاژ بدون محدود کردن جریان می‌تواند باعث آسیب دیدن قطعه شود.

به همین دلیل معمولاً یک مقاومت به‌صورت سری با LED قرار می‌گیرد تا جریان عبوری در محدوده مناسب باقی بماند.

تفاوت ال ای دی سبز شفاف و سبز مات

یکی از تفاوت‌های مهم LEDهای پایه‌دار، نوع بدنه یا لنز آن‌ها است. ال ای دی سبز شفاف دارای بدنه‌ای شیشه‌مانند و شفاف است، در حالی که مدل‌های مات یا دیفیوز دارای لنزی هستند که نور را بیشتر پخش می‌کند.

در ال ای دی سبز شفاف، نور بسته به طراحی لنز می‌تواند در زاویه محدودتری متمرکز شود. این ویژگی در برخی کاربردها باعث می‌شود نور در راستای روبه‌روی قطعه واضح‌تر دیده شود.

در مقابل، LEDهای مات معمولاً نور را به‌شکل یکنواخت‌تری در سطح لنز پخش می‌کنند و برای نشانگرهایی که باید از زوایای مختلف دیده شوند مناسب هستند.

البته زاویه تابش و شدت نور فقط به شفاف یا مات بودن بدنه وابسته نیست و طراحی داخلی و مشخصات اپتیکی هر مدل نیز بر آن تأثیر دارد.

ابعاد و ساختار ال ای دی 3 میل پایه کوتاه

ال ای دی 3 میل سبز شفاف پایه کوتاه دارای بدنه‌ای با قطر اسمی 3 میلی‌متر است. این ابعاد باعث می‌شود قطعه برای نصب در فضاهای محدود، بردهای کوچک و پنل تجهیزات الکترونیکی مناسب باشد.

این LED دارای دو پایه فلزی است که از قسمت پایینی بدنه خارج می‌شوند. پایه‌ها برای نصب در سوراخ‌های PCB و اتصال به مسیرهای مسی برد طراحی شده‌اند.

در مدل پایه کوتاه، طول پایه‌ها نسبت به نمونه‌های پایه بلند کمتر است. بااین‌حال اندازه دقیق پایه‌ها می‌تواند بین تولیدکنندگان مختلف متفاوت باشد.

هنگام نصب این قطعه روی برد باید فاصله پایه‌ها، محل سوراخ‌های PCB و ارتفاع موردنیاز LED بررسی شود تا قطعه به‌درستی در جای خود قرار بگیرد.

ولتاژ کاری ال ای دی 3 میل سبز شفاف

ولتاژ مستقیم LED سبز 3 میلی‌متری به نوع تراشه نیمه‌هادی بستگی دارد. در بسیاری از مدل‌های معمولی، این ولتاژ حدود 2 تا 3.2 ولت است.

LED برخلاف مقاومت معمولی، رفتار جریان و ولتاژ خطی ندارد. بنابراین افزایش اندک ولتاژ مستقیم ممکن است باعث افزایش قابل‌توجه جریان عبوری شود.

برای استفاده از این قطعه در مدارهای 5 یا 12 ولتی، معمولاً باید مقاومت سری مناسب انتخاب شود. مقدار مقاومت با توجه به ولتاژ منبع تغذیه، ولتاژ مستقیم LED و جریان موردنظر محاسبه می‌شود.

رابطه محاسبه مقاومت به‌صورت زیر است:

در این رابطه، \(V_F\) ولتاژ مستقیم LED و \(I_F\) جریان موردنظر بر حسب آمپر است.

برای مثال، اگر ولتاژ منبع 5 ولت، ولتاژ مستقیم LED برابر 2.2 ولت و جریان موردنظر 10 میلی‌آمپر باشد، مقاومت محاسبه‌شده 280 اهم خواهد بود. در این شرایط می‌توان از مقاومت استاندارد 330 اهم استفاده کرد که جریان را کمی پایین‌تر نگه می‌دارد.

این محاسبه یک مثال آموزشی است و برای انتخاب نهایی باید مشخصات واقعی LED بررسی شود.

تشخیص پایه مثبت و منفی ال ای دی 3 میل سبز

ال ای دی 3 میل سبز شفاف دارای دو پایه آند و کاتد است که جهت اتصال آن‌ها در مدار اهمیت دارد.

در LEDهای پایه‌دار معمولی، پایه بلندتر اغلب آند یا پایه مثبت و پایه کوتاه‌تر کاتد یا پایه منفی است. همچنین در بسیاری از مدل‌ها، لبه تخت بدنه نشان‌دهنده سمت کاتد است.

اما در محصولاتی که پایه‌های آن‌ها کوتاه یا بریده شده‌اند، تشخیص قطبیت فقط از روی طول پایه‌ها قابل اعتماد نیست.

برای شناسایی دقیق پایه‌ها می‌توان از حالت تست دیود مولتی‌متر استفاده کرد. در این حالت، در صورت اتصال صحیح پراب‌ها، ممکن است LED با شدت کم روشن شود یا مولتی‌متر افت ولتاژ مستقیم آن را نمایش دهد.

کاربردهای ال ای دی 3 میل سبز شفاف پایه کوتاه

ال ای دی 3 میل سبز شفاف پایه کوتاه در مدارهایی استفاده می‌شود که به یک نشانگر نوری کوچک و کم‌مصرف نیاز دارند. این قطعه می‌تواند وضعیت تغذیه، فعالیت مدار یا فعال بودن یک خروجی دیجیتال را نمایش دهد.

یکی از کاربردهای متداول این LED، استفاده به‌عنوان چراغ نشانگر روی بردهای الکترونیکی است. برای مثال، می‌توان آن را در مدارهای کنترل، منابع تغذیه و تجهیزات آزمایشگاهی برای نمایش وضعیت عملکرد قرار داد.

همچنین در پروژه‌های آموزشی الکترونیک، مدارهای مبتنی بر آردوینو، بردهای آزمایشی و سیستم‌های دیجیتال از LEDهای 3 میلی‌متری استفاده می‌شود.

انتخاب این مدل به میزان روشنایی موردنیاز، فضای نصب و نوع طراحی مدار بستگی دارد.

استفاده از ال ای دی 3 میل سبز در مدارهای آردوینو

در پروژه‌های مبتنی بر آردوینو، LED سبز 3 میلی‌متری می‌تواند برای نمایش وضعیت یک خروجی دیجیتال یا اعلام اجرای یک دستور استفاده شود.

برای این کار، LED به همراه یک مقاومت محدودکننده جریان به پایه خروجی مناسب میکروکنترلر متصل می‌شود. با تغییر وضعیت منطقی پایه خروجی، می‌توان LED را روشن یا خاموش کرد.

برای مثال، می‌توان از این قطعه برای نمایش فعال بودن سنسور، اتصال یک ماژول یا وضعیت اجرای برنامه استفاده کرد.

هنگام اتصال باید محدودیت جریان خروجی میکروکنترلر رعایت شود. در صورت نیاز به جریان بالاتر، استفاده از مدار درایور مناسب ضروری است.

تفاوت ال ای دی 3 میل و 5 میل سبز

LEDهای 3 میلی‌متری و 5 میلی‌متری از نظر عملکرد اصلی مشابه هستند و هر دو با عبور جریان مستقیم نور تولید می‌کنند. تفاوت اصلی این دو گروه در قطر اسمی بدنه آن‌ها است.

ال ای دی 3 میل دارای بدنه کوچک‌تری است و برای بردها و پنل‌هایی مناسب است که فضای نصب محدودی دارند. در مقابل، مدل 5 میلی‌متری بدنه بزرگ‌تری دارد و در بسیاری از تجهیزات به‌عنوان نشانگر نوری استفاده می‌شود.

بااین‌حال بزرگ‌تر بودن بدنه لزوماً به معنای شدت نور بیشتر نیست. روشنایی، زاویه تابش و مصرف جریان به مشخصات تراشه و طراحی LED بستگی دارند.

بنابراین هنگام انتخاب بین مدل‌های 3 و 5 میلی‌متری، علاوه بر ابعاد فیزیکی باید شرایط نصب و میزان نور موردنیاز نیز بررسی شود.

تفاوت ال ای دی پایه کوتاه و پایه بلند

تفاوت اصلی ال ای دی پایه کوتاه و نمونه پایه بلند در طول پایه‌های فلزی آن‌ها است. این ویژگی می‌تواند بر نحوه نصب و فاصله قرارگیری بدنه LED از سطح برد تأثیر بگذارد.

مدل پایه کوتاه برای کاربردهایی مناسب است که قطعه باید نزدیک سطح PCB قرار بگیرد یا نیازی به فاصله زیاد میان بدنه LED و برد وجود ندارد.

در مقابل، پایه‌های بلند امکان انعطاف بیشتری برای تعیین ارتفاع نصب یا خم کردن پایه‌ها در بعضی طراحی‌ها فراهم می‌کنند.

البته کوتاه یا بلند بودن پایه‌ها به‌تنهایی تعیین‌کننده ولتاژ کاری، شدت نور یا کیفیت قطعه نیست و این مشخصات به نوع LED بستگی دارند.

هنگام خرید ال ای دی 3 میل سبز شفاف پایه کوتاه به چه نکاتی توجه کنیم؟

هنگام خرید ال ای دی 3 میل سبز شفاف پایه کوتاه، قطر بدنه، رنگ نور، نوع لنز و طول پایه‌ها از مشخصات مهمی هستند که باید بررسی شوند.

این محصول دارای بدنه شفاف و قطر اسمی 3 میلی‌متر است. همچنین باید توجه داشت که رنگ سبز نور خروجی ممکن است در نمونه‌های مختلف از نظر طول موج و شدت روشنایی تفاوت داشته باشد.

اگر قصد استفاده از LED در یک برد آماده را دارید، بهتر است ابعاد قطعه و فاصله پایه‌ها با محل نصب هماهنگ باشند. برای جایگزینی LED آسیب‌دیده نیز بررسی قطبیت، ولتاژ مستقیم و جریان مناسب اهمیت دارد.

در کاربردهایی که شدت نور یا زاویه تابش دقیق موردنیاز است، انتخاب قطعه بر اساس دیتاشیت سازنده توصیه می‌شود.

سوالات متداول درباره ال ای دی 3 میل سبز شفاف پایه کوتاه

ال ای دی 3 میل سبز شفاف پایه کوتاه چیست؟

این قطعه یک دیود نورافشان با قطر بدنه 3 میلی‌متر، نور سبز، لنز شفاف و دو پایه کوتاه برای نصب در مدارهای الکترونیکی است.

ولتاژ کاری ال ای دی 3 میل سبز چقدر است؟

ولتاژ مستقیم در بسیاری از LEDهای سبز معمولی حدود 2 تا 3.2 ولت است، اما مقدار دقیق به مدل و فناوری ساخت قطعه بستگی دارد.

ال ای دی 3 میل سبز چند پایه دارد؟

این LED دارای دو پایه آند و کاتد است که برای اتصال قطعه به مدار استفاده می‌شوند.

آیا ال ای دی 3 میل سبز به مقاومت نیاز دارد؟

در مدارهای معمول با منبع ولتاژ ثابت، استفاده از مقاومت محدودکننده جریان ضروری است تا جریان عبوری از LED از محدوده مجاز بیشتر نشود.

تفاوت ال ای دی سبز شفاف و مات چیست؟

مدل شفاف دارای لنزی با قابلیت عبور مستقیم‌تر نور است، در حالی که مدل مات معمولاً نور را بیشتر پخش می‌کند. زاویه تابش دقیق به طراحی هر قطعه بستگی دارد.

آیا ال ای دی 3 میل سبز برای آردوینو مناسب است؟

بله، این LED برای نمایش وضعیت خروجی‌های دیجیتال در پروژه‌های آردوینو مناسب است، به شرط آنکه مقاومت محدودکننده جریان و محدودیت‌های الکتریکی برد رعایت شوند.

تفاوت ال ای دی 3 میل و 5 میل چیست؟

تفاوت اصلی در قطر بدنه است. مدل 3 میلی‌متری فضای کمتری اشغال می‌کند، اما میزان روشنایی هر دو مدل به مشخصات فنی آن‌ها بستگی دارد.

جمع‌بندی

ال ای دی 3 میل سبز شفاف پایه کوتاه یک دیود نورافشان کوچک و پایه‌دار است که برای نمایش وضعیت مدار، نشانگر تغذیه و پروژه‌های الکترونیکی استفاده می‌شود. این قطعه دارای بدنه شفاف، قطر اسمی 3 میلی‌متر و دو پایه آند و کاتد است.

ابعاد کوچک، رنگ نور سبز و امکان استفاده در مدارهای دیجیتال از ویژگی‌های اصلی این محصول هستند. هنگام خرید یا جایگزینی، توجه به طول پایه‌ها، ولتاژ مستقیم، جریان کاری و ابعاد محل نصب اهمیت دارد.
