میکروکنترلر SMD

میکروکنترلرها به عنوان عنصر اصلی سیستم‌های الکترونیکی تعبیه ‌شده (Embedded Systems) شناخته می‌شوند. با پیشرفت فناوری و نیاز به کوچک‌سازی، افزایش کارایی و کاهش هزینه تولید، استفاده از قطعات SMD (نصب سطحی) به‌طور گسترده‌ای در طراحی بردهای الکترونیکی رواج یافته است. میکروکنترلرهای SMD نسل پیشرفته‌ای از این قطعات هستند که به دلیل ابعاد کوچک، قابلیت مونتاژ خودکار و عملکرد بالا، جایگزین انواع DIP   (Dual In-line Package) در بسیاری از کاربردها شده‌اند.

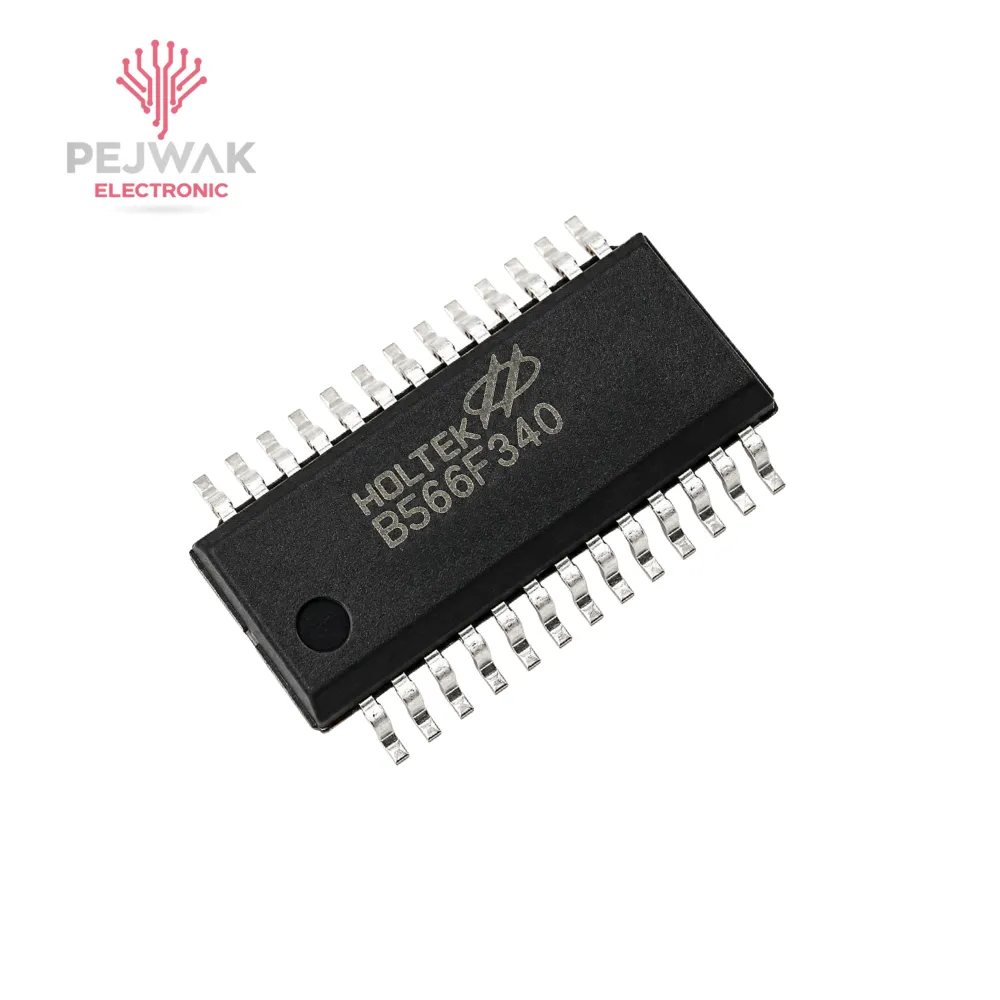

تعریف میکروکنترلر SMD

میکروکنترلر SMD نوعی ریزپردازنده تک‌تراشه‌ای است که در قالب پکیج‌های نصب سطحی مانند QFP، QFN، BGA و SOIC تولید می‌شود. برخلاف پکیج‌های DIP که دارای پایه‌های بلند برای نصب در سوراخ‌های برد (Through-Hole) هستند، در SMD پایه‌ها یا پدها مستقیماً روی سطح PCB لحیم می‌شوند. این ویژگی باعث کاهش فضای اشغالی و افزایش تراکم مدارات می‌شود.

ساختار داخلی میکروکنترلر

ساختار داخلی میکروکنترلر شامل بخش هایی مانند CPU ،حافظه و… است که در کنار هم پردازش ، کنترل و اجرای فرمان ها را در سیستم های الکترونیکی برعهده دارند.

پردازنده (CPU)

پردازنده یا واحد پردازش مرکزی (Central Processing Unit) هسته اصلی میکروکنترلر است که وظیفه اجرای دستورات برنامه را بر عهده دارد. این پردازنده می‌تواند شامل واحدهای مختلفی باشد:
ALU:عملیات حسابی و منطقی را به عهده دارد و برای انجام عملیات ریاضی و منطقی مانند جمع، تفریق، AND، OR و …به کار می رود.
کنترلر برنامه: دستورات حافظه را خوانده و اجرا می کند.
واحد کنترل داده‌ها : اطلاعات ورودی و خروجی را پردازش کرده سپس به اجزای مختلف

میکروکنترلرانتقال می دهد.

حافظه (Memory)

حافظه میکروکنترلر شامل انواع مختلفی است که برای ذخیره داده‌ها و دستورات برنامه استفاده می‌شوند.3 نوع حافظه معمولا درمیکروکنترلرها وجود دارد.
ROM (حافظه ای است فقط خواندنی): برای ذخیره برنامه (کد اجرایی) میکروکنترلر استفاده می‌شود. برای ذخیره سازی برنامه اصلی که میکروکنترلر باید اجرا کند.
RAM (حافظه دسترسی تصادفی): این حافظه برای ذخیره سازی موقت داده‌ها و متغیرهای برنامه به‌کار می‌رود. داده‌هایی که در RAM ذخیره می‌شوند، با خاموش شدن میکروکنترلر پاک می‌شوند.
 EEPROM/Flash :برای ذخیره‌سازی داده‌هایی که نیاز به نگهداری دائم دارند، حتی زمانی که میکروکنترلر خاموش است. این حافظه‌ها معمولاً برای ذخیره تنظیمات یا داده‌های کاربر استفاده می‌شوند.

واحد ورودی/خروجی (I/O Ports)

میکروکنترلرهای SMD شامل پین‌های ورودی و خروجی هستند که برای ارتباط با سایر اجزای سیستم مانند حسگرها، موتورها و دستگاه‌های دیگر به کار می‌روند. این پین‌ها می‌توانند به صورت دیجیتال یا آنالوگ باشند و از طریق آن‌ها می‌توان داده‌ها را به سیستم وارد ویا خارج کرد این پین‌ها معمولاً در قالب پورت‌های I/O قابل پیکربندی هستند، به‌طوری‌که می‌توانند به عنوان ورودی، خروجی یا حتی برای ارتباطات خاص (مانند ارتباط سریال) استفاده شوند.

واحد زمان‌سنج و کلاک (Timer & Clock)

میکروکنترلرها جهت هماهنگی اجرای برنامه‌ها و محاسبات، نیاز به منابع زمانی دقیق دارند. این منابع زمانی معمولاً توسط یک یا چند تایمر داخلی تأمین می‌شوند. تایمرها می‌توانند برای انجام کارهایی مانند اندازه‌گیری زمان، تولید وقفه‌ها (Interrupts) و ایجاد تأخیرها (Delays) استفاده شوند. کلاک میکروکنترلر وظیفه هماهنگ کردن تمامی عملیات پردازشی را برعهده دارد.

واحد وقفه‌ها (Interrupt Controller)

میکروکنترلرها معمولاً از وقفه‌ها (Interrupts) برای پاسخ سریع به رویدادهای خاص استفاده می‌کنند. یک وقفه می‌تواند از منابع مختلفی مانند ورودی/خروجی، تایمرها، حسگرها یا دستگاه‌های خارجی ناشی شود. وقتی یک وقفه رخ می‌دهد، پردازنده به طور موقت اجرای برنامه را متوقف کرده و به محل ویژه‌ای از حافظه (که معمولاً به نام “روال وقفه” یا Interrupt Service Routine شناخته می‌شود) منتقل می‌شود تا کار مورد نظر را انجام دهد.

واحد ارتباطی (Communication Interfaces)

میکروکنترلرهای SMD معمولاً پشتیبانی از چندین رابط ارتباطی برای تبادل داده با سایر سیستم‌ها دارند. این رابط‌ها می‌توانند شامل موارد زیر باشند:
UART (Universal Asynchronous Receiver/Transmitter)
ارتباط سریال میان دستگاه‌ها.
SPI (Serial Peripheral Interface)
برای ارتباط سریال و سریع با دستگاه‌های جانبی.
I2C (Inter-Integrated Circuit)
برای ارتباط با دستگاه‌های مختلف تنها با دو پین وبه صورت سریال
CAN (Controller Area Network)
مخصوص سیستم‌های خودرو و صنعتی که نیاز به ارتباط پایدار و سریع دارند.

منابع تغذیه (Power Supply)

میکروکنترلرهای SMD مانند سایرمیکروکنترلرها به یک منبع تغذیه نیاز دارند که معمولاً از طریق پین‌های خاصی به آن متصل می‌شود. این منابع ممکن است از باتری‌ها یا آداپتورهای خارجی تأمین شوند. سیستم‌های embedded معمولاً برای صرفه‌جویی در مصرف انرژی طراحی می‌شوند، بنابراین این منابع تغذیه به‌طور بهینه و با مصرف کم انرژی عمل می‌کنند.

مبدل آنالوگ به دیجیتال (ADC)

در بسیاری از میکروکنترلرها، یک مبدل آنالوگ به دیجیتال (ADC) برای تبدیل سیگنال‌های آنالوگ به داده‌های دیجیتال وجود دارد. این ویژگی بسیار مهم است چون بسیاری از حسگرها سیگنال‌های آنالوگ تولید می‌کنند و برای پردازش نیاز است که این سیگنال‌ها به سیگنال دیجیتال تبدیل شوند. ADC معمولاً به تعداد کانال‌های مختلف تقسیم می‌شود و می‌تواند به اندازه‌های مختلف دقت و سرعت کار کند.

مبدل دیجیتال به آنالوگ (DAC)

اگر میکروکنترلر بخواهد سیگنال دیجیتال را به سیگنال آنالوگ تبدیل کند (برای مثال برای کنترل ولتاژ یا جریان در یک دستگاه الکترونیکی)، یک مبدل دیجیتال به آنالوگ (DAC) استفاده می‌شود. این ویژگی در برخی میکروکنترلرها وجود دارد.

کارت‌های ورودی/خروجی خاص (Specialized I/O)

برخی از میکروکنترلرها دارای پین‌ها و واحدهای خاصی برای کارهای ویژه هستند.
PWM (Pulse Width Modulation) : برای کنترل دستگاه‌هایی مانند موتورهای DC، لامپ‌های LED و …
RTC (Real-Time Clock) : برای نگهداری زمان واقعی، مانند ساعت و تاریخ.

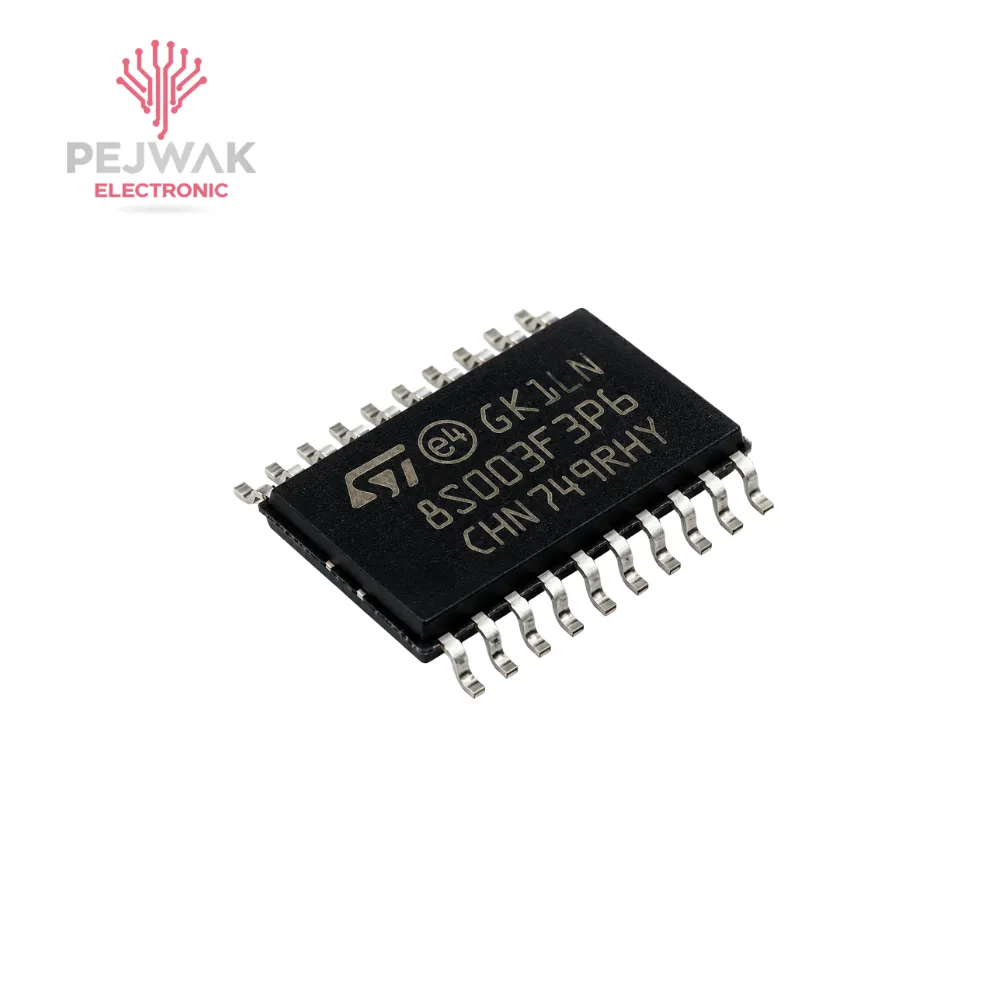

انواع پکیج‌های SMD

پکیج‌های مختلفی برای میکروکنترلرهای SMD وجود دارد که هرکدام ویژگی‌های خاص خود را دارند:
QFP (Quad Flat Package) :دارای پایه‌های نازک در چهار طرف، مناسب برای تراکم متوسط
QFN (Quad Flat No-lead) :بدون پایه‌های بیرونی، دارای پدهای زیرین، مناسب برای فرکانس بالا
BGA (Ball Grid Array) :دارای توپ‌های قلع در زیر چیپ، مناسب برای کاربردهای پیشرفته
SOIC : ساده‌تر و مناسب برای کاربردهای کم‌تراکم
درانتخاب پکیج باید به عواملی مانند تعداد پایه‌ها، محدودیت فضا، هزینه و نوع کاربرد دقت کرد.

مزایای میکروکنترلرهای SMD

• کاهش ابعاد مدار:به دلیل حذف پایه‌های بلند، فضای کمتری اشغال می‌شود.
• افزایش سرعت تولید:قابلیت مونتاژ با ماشین‌های Pick and Place
• کاهش نویز و اندوکتانس:مسیرهای کوتاه‌تر باعث بهبود عملکرد در فرکانس‌های بالا می‌شود.
• کاهش هزینه تولید انبوه:مناسب برای تولید صنعتی
• بهبود عملکرد حرارتی:انتقال بهتر حرارت در برخی پکیج‌ها مانند QFN

چالش های استفاده از میکروکنترلرهای SMD

• سختی در لحیم‌کاری دستی: نیاز به تجهیزات تخصصی مانند هیتر و ریفلو
• عیب‌یابی دشوارتر: به دلیل تراکم بالا
• نیاز به طراحی دقیق PCB: مخصوصاً در پکیج‌های BGA
• حساسیت به ESD: نیاز به رعایت نکات حفاظتی

فرآیند مونتاژ میکروکنترلر SMD

مونتاژ میکروکنترلرهای SMD شامل مراحل زیر است:

1. چاپ خمیر قلع (Solder Paste):با استفاده از استنسیل روی پدهای PCB
2. قرار دادن قطعات (Pick and Place):توسط ماشین‌های خودکار
3. لحیم‌کاری ریفلو (Reflow Soldering):با استفاده از پروفایل حرارتی دقیق
4. بازرسی (Inspection):با استفاده از AOI یا X-ray در پکیج‌های پیچیده

ملاحظات طراحی PCB برای SMD

• طراحی پد مناسب (Footprint)
• رعایت فاصله بین مسیرها (Clearance)
• استفاده از لایه‌های گراند و پاور
• مدیریت حرارتی
• کاهش EMI/EMC
• در پکیج‌های QFN و BGA، طراحی وایا (Via) و پد حرارتی اهمیت ویژه‌ای دارد.

کاربردهای عملی

میکروکنترلرهای SMD به دلیل ابعاد کوچک ، مصرف انرژی پایین و سرعت پردازش مناسب ، در انواع تجهیزات الکترونیکی کاربرد گسترده ای دارند.

اینترنت اشیا (IoT)
میکروکنترلرهای SMD در ماژول‌هایی مانند ESP32 برای ارتباط Wi-Fi و Bluetooth استفاده می‌شوند.
تجهیزات پزشکی
دقت بالا و مصرف کم انرژی، آن‌ها را برای دستگاه‌های قابل حمل مناسب می‌کند.
صنعت خودرو
کنترل ECU، سنسورها و سیستم‌های ایمنی
لوازم خانگی هوشمند
ماشین لباسشویی، یخچال و سیستم‌های HVAC

جمع‌بندی

میکروکنترلرهای SMD نقش کلیدی در طراحی سیستم‌های الکترونیکی مدرن دارند. با وجود چالش‌هایی مانند دشواری در مونتاژ و تعمیر، مزایای قابل توجه آن‌ها از جمله کاهش ابعاد، عملکرد بهتر و مناسب بودن برای تولید انبوه، آن‌ها را به انتخابی ایده‌آل برای مهندسان تبدیل کرده است. طراحی صحیح PCB، مدیریت نویز، و انتخاب دقیق پکیج از عوامل حیاتی در موفقیت پروژه‌های مبتنی بر این نوع میکروکنترلرها هستند.انواع میکروکنترلرهای SMD اورجینال در فروشگاه پژواک الکترونیک موجود است.
