علائم خرابی خازن الکترولیتی چیست؟ راهنمای تشخیص و عیب‌یابی

خازن الکترولیتی یکی از قطعات پرکاربرد در مدارهای الکترونیکی است. از این خازن‌ها در منابع تغذیه، بردهای صنعتی، تلویزیون، مانیتور، آمپلی‌فایر، شارژر، آداپتور و بسیاری از تجهیزات الکترونیکی استفاده می‌شود.

اما مثل هر قطعه دیگری، خازن الکترولیتی هم ممکن است بعد از مدتی خراب شود. نکته مهم اینجاست که همیشه خرابی خازن با بادکردگی یا نشتی مشخص نمی‌شود. گاهی خازن از نظر ظاهری کاملاً سالم به نظر می‌رسد، اما ظرفیت آن کاهش پیدا کرده یا ESR آن بالا رفته است.

در این مقاله می‌خواهیم ببینیم علائم خرابی خازن الکترولیتی چیست، چطور می‌توان آن را تست کرد و هنگام تعویض خازن باید به چه نکاتی توجه کنیم.

خازن الکترولیتی نوعی خازن قطبی است که معمولاً برای ظرفیت‌های بالا استفاده می‌شود. روی بدنه این خازن‌ها معمولاً اطلاعاتی مثل ظرفیت، ولتاژ نامی و قطبیت نوشته می‌شود.

مثلاً اگر روی یک خازن عبارت 1000µF 25V نوشته شده باشد، یعنی ظرفیت آن 1000 میکروفاراد و ولتاژ نامی آن 25 ولت است.

این خازن‌ها در مدار وظایف مختلفی دارند؛ برای مثال می‌توانند در صاف کردن ولتاژ، کاهش ریپل، حذف بخشی از نویز و ذخیره انرژی الکتریکی مورد استفاده قرار بگیرند.

اولین نشانه خرابی خازن؛ بادکردگی

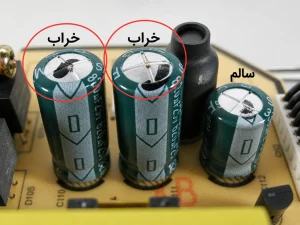

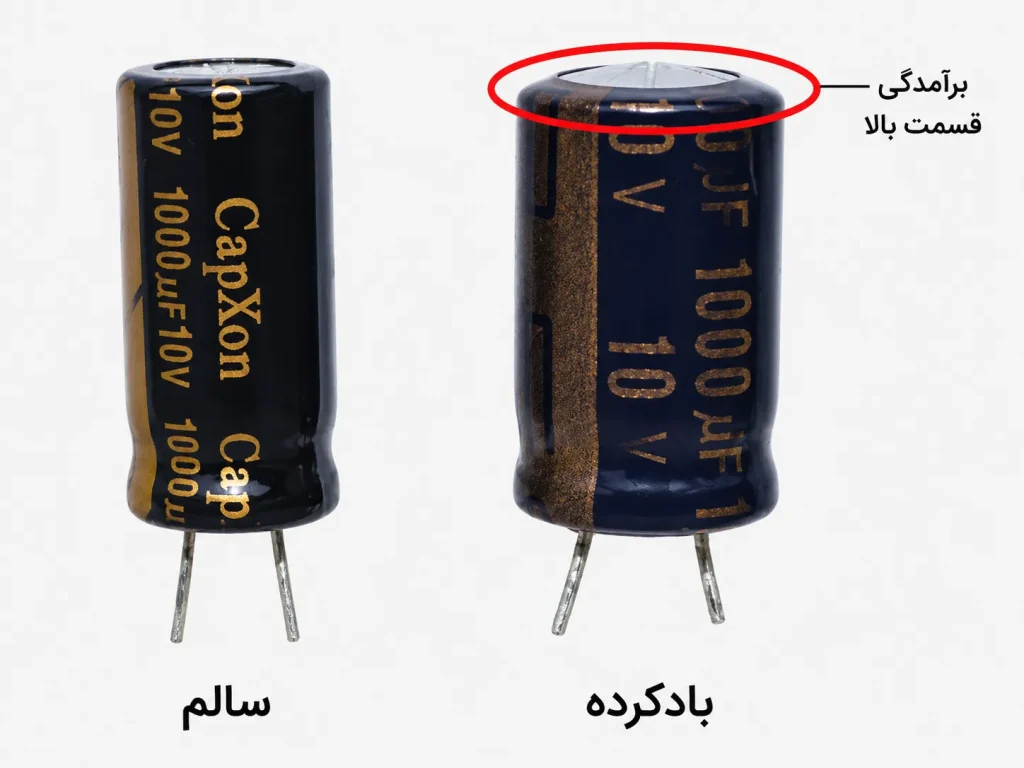

یکی از معروف‌ترین نشانه‌های خرابی خازن الکترولیتی، بادکردگی قسمت بالای آن است.

قسمت بالایی بیشتر خازن‌های الکترولیتی دارای شیارهایی است. این قسمت طوری طراحی شده که در صورت افزایش بیش از حد فشار داخلی، به شکل کنترل‌شده باز شود.

اگر قسمت بالای خازن از حالت صاف خارج شده و حالت برآمده پیدا کرده باشد، احتمال خرابی آن بسیار زیاد است.

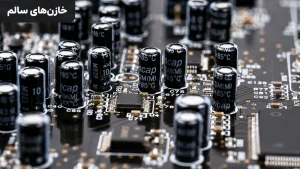

البته یک نکته مهم وجود دارد: اگر خازن باد نکرده باشد، لزوماً سالم نیست. بسیاری از خازن‌های معیوب از نظر ظاهری کاملاً سالم هستند.

نشتی خازن را جدی بگیرید

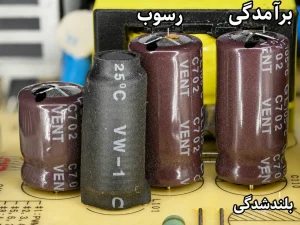

یکی دیگر از نشانه‌های خرابی، مشاهده نشتی در اطراف خازن است.

ممکن است اطراف پایه‌ها یا قسمت پایینی خازن آثار مواد، رسوب یا مایع مشاهده شود. در چنین شرایطی بهتر است خازن را دقیق‌تر بررسی کنید.

نشتی معمولاً نشانه خوبی نیست و در بسیاری از موارد نشان‌دهنده آسیب داخلی خازن است.

تغییر شکل، ترک یا سوختگی بدنه

گاهی اوقات خرابی خازن با تغییر شکل ظاهری بدنه همراه است.

اگر روی خازن مواردی مثل ترک، تغییر رنگ شدید، سوختگی، ذوب‌شدن یا تغییر شکل بدنه مشاهده کردید، بهتر است قطعه را مشکوک در نظر بگیرید.

البته در این شرایط فقط تعویض خازن کافی نیست. بهتر است علت ایجاد حرارت یا آسیب هم بررسی شود؛ چون ممکن است مشکل اصلی مدار باعث خراب شدن خازن شده باشد.

کاهش ظرفیت؛ خرابی‌ای که ممکن است دیده نشود

یکی از خرابی‌های رایج خازن‌های الکترولیتی، کاهش ظرفیت است.

برای مثال، ممکن است خازنی که ظرفیت اسمی آن 1000 UF است، بعد از مدتی ظرفیت واقعی کمتری داشته باشد. در این حالت ممکن است ظاهر خازن کاملاً طبیعی باشد.

کاهش ظرفیت می‌تواند باعث شود مدار نتواند عملکرد مورد انتظار را داشته باشد و مشکلاتی مثل افزایش ریپل، ناپایداری ولتاژ یا اختلال در عملکرد دستگاه ایجاد شود.

برای بررسی این مورد می‌توان از مولتی‌متر دارای قابلیت اندازه‌گیری ظرفیت، خازن‌سنج یا LCR متر استفاده کرد.

افزایش ESR چیست و چرا مهم است؟

 ESR مخفف عبارت Equivalent Series Resistance  است و یکی از پارامترهای مهم در خازن‌های الکترولیتی محسوب می‌شود.

با گذشت زمان و فرسوده شدن خازن، ممکن است ESR آن افزایش پیدا کند. در این شرایط شاید ظرفیت خازن هنوز خیلی از مقدار اسمی فاصله نگرفته باشد، اما خازن در مدار عملکرد مناسبی نداشته باشد.

افزایش ESR می‌تواند باعث افزایش ریپل، ایجاد نویز، گرم شدن خازن و ناپایداری مدار شود.

به همین دلیل در تعمیرات تخصصی، فقط اندازه‌گیری ظرفیت خازن کافی نیست و در بسیاری از موارد تست ESR هم اهمیت زیادی دارد.

چطور خازن الکترولیتی را با مولتی‌متر تست کنیم؟

اگر مولتی‌متر شما قابلیت اندازه‌گیری ظرفیت خازن را داشته باشد، می‌توانید یک بررسی اولیه انجام دهید.

قبل از هر چیز دستگاه را خاموش و از برق جدا کنید. اگر خازن روی برد قرار دارد، برای اندازه‌گیری دقیق بهتر است خازن را از مدار جدا کنید یا حداقل یکی از پایه‌های آن را از مدار خارج کنید.

بعد از اطمینان از تخلیه شدن خازن، مولتی‌متر را روی حالت اندازه‌گیری ظرفیت قرار دهید و پراب‌ها را به پایه‌های خازن متصل کنید.

در خازن‌های الکترولیتی باید به قطب مثبت و منفی توجه داشته باشید.

مقدار نمایش‌داده‌شده را با ظرفیت نوشته‌شده روی بدنه مقایسه کنید. اگر مقدار اندازه‌گیری‌شده اختلاف قابل‌توجهی با مقدار مورد انتظار داشته باشد، خازن نیاز به بررسی بیشتر دارد.

البته محدوده قابل قبول اختلاف ظرفیت به نوع خازن و تلرانس آن بستگی دارد.

تست خازن با ESR متر

اگر قصد دارید خازن را دقیق‌تر بررسی کنید، ESR متر ابزار بسیار کاربردی‌تری است.

گاهی خازن از نظر ظاهری سالم است و ظرفیت آن هم در محدوده قابل قبول قرار دارد، اما ESR آن افزایش پیدا کرده است. در این شرایط ممکن است خازن در مدار باعث ایجاد مشکل شود.

این موضوع مخصوصاً در منابع تغذیه سوئیچینگ، تلویزیون، مانیتور، آداپتور و بردهای الکترونیکی اهمیت زیادی دارد.

تست خازن با LCR متر

LCR متر برای بررسی تخصصی‌تر قطعاتی مثل خازن، سلف و مقاومت استفاده می‌شود.

بسته به مدل دستگاه، می‌توان پارامترهایی مانند ظرفیت و برخی مشخصات مرتبط با امپدانس و ESR را بررسی کرد.

اگر کار شما تعمیرات تخصصی یا کنترل کیفیت قطعات است، LCR متر می‌تواند اطلاعات دقیق‌تری نسبت به یک تست ساده ظرفیت در اختیار شما قرار دهد.

چرا خازن الکترولیتی خراب می‌شود؟

خرابی خازن همیشه یک دلیل مشخص ندارد. چند عامل مختلف می‌توانند باعث کاهش عمر یا خرابی آن شوند.

دمای بالا

حرارت یکی از عوامل مهم در کاهش عمر خازن‌های الکترولیتی است.

اگر خازن در نزدیکی قطعاتی مثل ترانزیستورهای قدرت، هیت‌سینک یا منابع حرارتی قرار داشته باشد، دمای بالای محیط می‌تواند باعث فرسودگی سریع‌تر آن شود.

ولتاژ بیش از حد

هر خازن یک ولتاژ نامی مشخص دارد. اگر ولتاژ اعمال‌شده از مقدار مجاز بیشتر شود، احتمال آسیب دیدن خازن افزایش پیدا می‌کند.

به همین دلیل هنگام انتخاب خازن باید حتماً ولتاژ نامی مناسب را در نظر گرفت.

جریان ریپل بالا

در بعضی مدارها، مخصوصاً منابع تغذیه، خازن با جریان ریپل قابل‌توجهی مواجه است.

اگر جریان ریپل از محدوده مناسب خازن بیشتر باشد، حرارت داخلی خازن افزایش پیدا می‌کند و در طول زمان می‌تواند باعث کاهش عمر آن شود.

فرسودگی و عمر قطعه

خازن الکترولیتی مانند بسیاری از قطعات دیگر عمر مشخصی دارد. با گذشت زمان، مواد داخلی آن تغییر می‌کنند و ممکن است ظرفیت کاهش پیدا کرده و ESR افزایش پیدا کند.

کیفیت نامناسب

کیفیت ساخت خازن هم اهمیت زیادی دارد. استفاده از قطعات نامرغوب می‌تواند باعث کاهش عمر و افزایش احتمال خرابی شود.

خرابی خازن چه علائمی در دستگاه ایجاد می‌کند؟

وقتی یک خازن خراب می‌شود، علائم آن به نوع مدار و محل قرارگیری خازن بستگی دارد.

ممکن است دستگاه اصلاً روشن نشود یا به‌صورت ناگهانی خاموش شود. گاهی دستگاه مرتب ریست می‌شود یا عملکرد آن ناپایدار می‌شود.

در برخی تجهیزات نیز ممکن است شاهد افزایش نویز، ریپل ولتاژ، افت کیفیت خروجی یا عملکرد نامنظم دستگاه باشیم.

به همین دلیل اگر یک دستگاه رفتار غیرعادی دارد، بررسی خازن‌های الکترولیتی یکی از موارد مهم در فرآیند عیب‌یابی است.

آیا خازن سالم از نظر ظاهری می‌تواند خراب باشد؟

بله، کاملاً ممکن است.

این یکی از نکات مهم در عیب‌یابی خازن است. نباید فقط با نگاه کردن به ظاهر قطعه درباره سالم یا خراب بودن آن تصمیم گرفت.

یک خازن ممکن است هیچ بادکردگی یا نشتی نداشته باشد، اما ظرفیت آن کاهش یافته یا ESR آن افزایش پیدا کرده باشد.

بنابراین اگر مدار همچنان مشکل دارد، حتی بعد از بررسی ظاهری خازن، بهتر است آن را با ابزار مناسب تست کنید.

هنگام تعویض خازن الکترولیتی به چه نکاتی توجه کنیم؟

هنگام خرید و تعویض خازن، فقط به شکل ظاهری یا اندازه آن توجه نکنید.

اول از همه ظرفیت خازن را بررسی کنید و سپس مطمئن شوید ولتاژ نامی قطعه جدید برای مدار مناسب است.

موضوع مهم دیگر قطبیت است. خازن الکترولیتی قطبی است و پایه مثبت و منفی آن باید درست روی برد قرار بگیرند.

همچنین اگر خازن قرار است در محیط گرم یا در یک منبع تغذیه سوئیچینگ استفاده شود، بهتر است مشخصاتی مثل دمای کاری، ESR و جریان ریپل هم در نظر گرفته شود.

در واقع، انتخاب یک خازن جایگزین فقط بر اساس ظرفیت و ولتاژ انجام نمی‌شود و شرایط کاری مدار هم اهمیت دارد.

نکات مهم برای تست خازن

قبل از تست خازن، حتماً دستگاه را خاموش و از برق جدا کنید.

بعضی خازن‌ها، مخصوصاً خازن‌های موجود در منابع تغذیه، می‌توانند بعد از خاموش شدن دستگاه همچنان دارای شارژ باشند. بنابراین قبل از لمس یا اندازه‌گیری، از تخلیه ایمن آن‌ها مطمئن شوید.

همچنین هنگام کار با بردهای دارای ولتاژ بالا، اگر تجربه کافی ندارید، بهتر است تست و تعمیر را به فرد متخصص بسپارید.

جمع‌بندی

برای تشخیص خرابی خازن الکترولیتی  نباید فقط به ظاهر آن توجه کرد.

بادکردگی، نشتی، ترک، تغییر رنگ و سوختگی از نشانه‌های واضح خرابی هستند، اما بعضی خرابی‌ها مثل کاهش ظرفیت و افزایش ESR ممکن است هیچ نشانه ظاهری نداشته باشند.

به همین دلیل اگر می‌خواهید از سالم بودن یک خازن مطمئن شوید، بهتر است علاوه بر بررسی ظاهری، ظرفیت آن را اندازه‌گیری کنید و در صورت نیاز سراغ تست ESR یا LCR بروید.

در زمان تعویض هم حتماً ظرفیت، ولتاژ نامی، قطبیت، دمای کاری، ESR و جریان ریپل را در نظر بگیرید. انتخاب درست خازن می‌تواند تأثیر مستقیمی روی پایداری و طول عمر مدار داشته باشد.

سوالات متداول

آیا بادکردگی خازن یعنی حتماً خراب شده است؟

در بیشتر موارد بله. بادکردگی قسمت بالای خازن نشانه جدی خرابی است و بهتر است قطعه تعویض شود.

آیا خازن بدون بادکردگی هم خراب می‌شود؟

بله. کاهش ظرفیت یا افزایش ESR ممکن است بدون هیچ تغییر ظاهری اتفاق بیفتد.

بهترین روش تست خازن الکترولیتی چیست؟

برای بررسی اولیه می‌توان از مولتی‌متر دارای قابلیت اندازه‌گیری ظرفیت استفاده کرد. برای عیب‌یابی دقیق‌تر، تست ESR و استفاده از LCR متر گزینه‌های مناسب‌تری هستند.

آیا می‌توان به جای خازن با ولتاژ پایین‌تر، خازن با ولتاژ بالاتر استفاده کرد؟

در بسیاری از مدارها استفاده از خازنی با ولتاژ نامی بالاتر امکان‌پذیر است؛ البته باید ظرفیت، ابعاد، قطبیت و سایر مشخصات قطعه با مدار سازگار باشد.

مهم‌ترین دلیل خرابی خازن الکترولیتی چیست؟

دمای بالا، ولتاژ بیش از حد، جریان ریپل بالا، فرسودگی و کیفیت نامناسب از مهم‌ترین عوامل خرابی و کاهش عمر خازن‌های الکترولیتی هستند.
