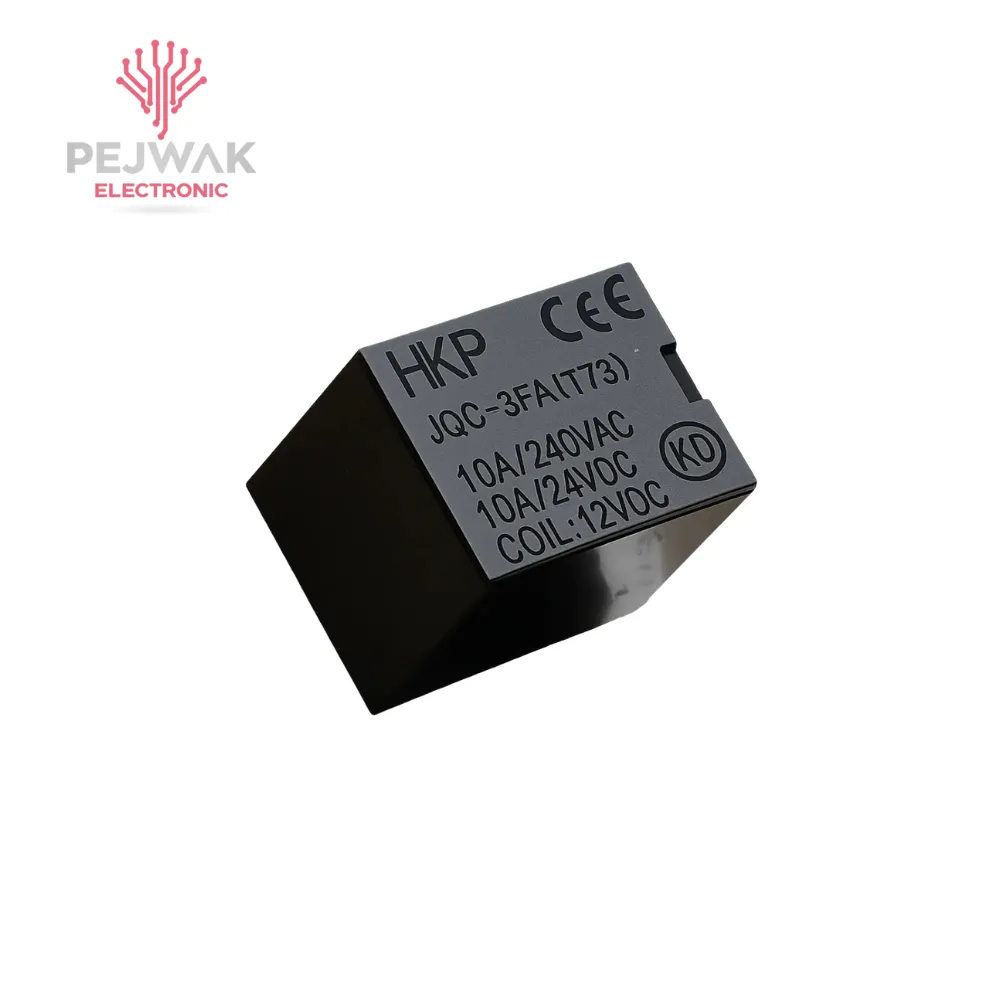

رله HKP
رلههای الکترومکانیکی از مهمترین اجزای مدارهای کنترلی و قدرت در صنعت برق و الکترونیک هستند. در میان انواع مختلف این قطعات، رله HKP به دلیل طراحی صنعتی، توان تحمل جریان مناسب، عملکرد پایدار و قیمت اقتصادی، یکی از گزینههای پرکاربرد در پروژههای اتوماسیون، تابلوهای برق و سیستمهای کنترلی محسوب میشود.
رله HKP چیست؟
رله HKP یک رله الکترومکانیکی چندمنظوره است که برای کنترل مدارهای قدرت با استفاده از سیگنالهای ضعیف الکتریکی طراحی شده است. این رله با بهرهگیری از یک بوبین (Coil) و کنتاکتهای مکانیکی، امکان قطع و وصل جریانهای بالا را با فرمانهای ولتاژ پایین فراهم میکند.ساختار این رله به گونهای است که در شرایط صنعتی، عملکردی پایدار و قابل اعتماد ارائه دهد و در برابر نویزهای الکتریکی و تغییرات ناگهانی جریان مقاومت مناسبی داشته باشد.
مشخصات فنی رله HKP
رلههای HKP بسته به مدل، دارای مشخصات متفاوتی هستند، اما ویژگیهای عمومی آنها شامل موارد زیر است:
- ولتاژ بوبین: معمولاً 12V DC، 24V DC یا 220V AC
- تعداد کنتاکت: 1 تا 4 کنتاکت (SPDT / DPDT و بیشتر)
- جریان قابل تحمل: 5 تا 30 آمپر بسته به مدل
- نوع نصب: سوکتی یا PCB
- عمر مکانیکی: بیش از 10 میلیون سیکل
- زمان پاسخدهی: در حد میلیثانیه
- جنس کنتاکت: آلیاژ نقره برای کاهش افت ولتاژ و افزایش طول عمر
این ویژگیها باعث شده رله HKP در محیطهای صنعتی با بارهای القایی و مقاومتی عملکرد قابل قبولی داشته باشد.
کاربردهای رله HKP
رله HKP در طیف گستردهای از صنایع و تجهیزات استفاده میشود، از جمله:
تابلوهای برق صنعتی
رله HKP در تابلوهای برق برای کنترل و سوئیچینگ مدارهای قدرت بهکار میرود و امکان راهاندازی ایمن موتورهای الکتریکی، هیترها و بارهای صنعتی را با استفاده از سیگنالهای فرمان ضعیف فراهم میکند. این ویژگی باعث کاهش استهلاک کلیدهای اصلی و افزایش ایمنی سیستم میشود.
سیستمهای اتوماسیون
در سیستمهای مبتنی بر PLC، رله HKP نقش واسط بین خروجیهای کنترلی و تجهیزات قدرت را ایفا میکند و امکان کنترل دقیق چندین بار الکتریکی را بهصورت جداگانه فراهم میسازد. این موضوع باعث افزایش انعطافپذیری در طراحی مدارهای فرمان میشود.
تجهیزات تهویه و سرمایش
در سیستمهای HVAC، از رله HKP برای کنترل کمپرسورها، فنها و پمپها استفاده میشود تا روشن و خاموش شدن این تجهیزات بر اساس شرایط دما و فشار بهصورت مطمئن انجام شود. این عملکرد به بهینهسازی مصرف انرژی و افزایش عمر تجهیزات کمک میکند.
صنعت ماشینآلات
در ماشینآلات صنعتی مانند CNC و خطوط تولید، رله HKP برای کنترل بخشهای مختلف مکانیکی و الکتریکی دستگاه به کار میرود و امکان هماهنگی بین سنسورها، موتورها و سیستمهای کنترلی را فراهم میکند. این امر موجب افزایش دقت و پایداری فرآیند تولید میشود.
پروژههای الکترونیکی
در پروژههای DIY و آموزشی، رله HKP برای ساخت مدارهای کنترلی ساده تا نیمهحرفهای استفاده میشود و به کاربران اجازه میدهد بارهای AC یا DC را با سیگنالهای کمولتاژ کنترل کنند. این ویژگی آن را به گزینهای مناسب برای یادگیری اصول کنترل صنعتی تبدیل کرده است.
مزایای استفاده از رله HKP
استفاده از رله HKP در سیستمهای الکتریکی مزایای متعددی دارد:
- ایزولاسیون الکتریکی مناسب بین مدار فرمان و قدرت
- قیمت اقتصادی نسبت به کنتاکتورهای بزرگتر
- نصب آسان در تابلوهای برق و بردهای کنترلی
- عملکرد پایدار در شرایط صنعتی
- تنوع مدل برای کاربردهای مختلف
- مصرف انرژی پایین در بوبین
این ویژگیها باعث شده HKP گزینهای محبوب در پروژههای نیمهصنعتی و صنعتی سبک باشد.
نحوه انتخاب رله HKP مناسب
برای انتخاب صحیح رله HKP باید چند فاکتور کلیدی را در نظر گرفت:
ولتاژ فرمان (Coil Voltage)
ولتاژ بوبین رله باید دقیقاً با ولتاژ خروجی مدار فرمان (مثل PLC یا منبع تغذیه) هماهنگ باشد تا عملکرد صحیح و بدون آسیب تضمین شود. عدم تطابق ولتاژ میتواند باعث عمل نکردن رله یا سوختن بوبین شود.
جریان بار
جریان عبوری از کنتاکتهای رله نباید از مقدار نامی آن بیشتر باشد، زیرا باعث داغ شدن و کاهش عمر یا چسبندگی کنتاکتها میشود. انتخاب رله با حاشیه اطمینان مناسب برای بار واقعی ضروری است.
نوع بار
بارهای القایی مانند موتور و ترانس هنگام راهاندازی جریان هجومی بالایی دارند و نیاز به رلهای با ظرفیت بالاتر دارند. در غیر این صورت احتمال جرقه و آسیب به کنتاکتها افزایش مییابد.
تعداد کنتاکت
تعداد کنتاکتها تعیین میکند که رله چند مدار را بهصورت همزمان کنترل کند و در طراحی مدارهای پیچیده اهمیت زیادی دارد. انتخاب درست آن باعث سادهتر شدن سیمکشی و افزایش انعطاف مدار میشود.
شرایط محیطی
دما، رطوبت و نویز الکتریکی میتوانند روی عملکرد رله تأثیر بگذارند و در محیطهای صنعتی باید رله متناسب با شرایط سخت انتخاب شود. عدم توجه به این عوامل ممکن است باعث عملکرد ناپایدار یا خرابی زودرس شود.
انتخاب صحیح رله باعث افزایش طول عمر سیستم و جلوگیری از آسیبهای الکتریکی میشود.
نکات نصب و راهاندازی
برای عملکرد بهتر رله HKP رعایت نکات زیر ضروری است:
- استفاده از سوکت استاندارد برای جلوگیری از آسیب به پایهها
- رعایت پلاریته در مدلهای DC
- نصب در محیط دارای تهویه مناسب
- جلوگیری از عبور جریان بیش از حد مجاز
- استفاده از دیود هرزگرد در بارهای DC القایی
این موارد به افزایش طول عمر و کاهش خطاهای عملکردی کمک میکند.
نگهداری و افزایش طول عمر رله HKP
اگرچه رله HKP قطعهای نسبتاً مقاوم است، اما نگهداری صحیح آن اهمیت زیادی دارد:
- بررسی دورهای اتصالات
- جلوگیری از گرد و غبار در تابلو برق
- جلوگیری از رطوبت بالا
- عدم استفاده در شرایط خارج از محدوده ولتاژ مجاز
- تعویض در صورت مشاهده چسبندگی کنتاکتها
سوالات متداول
بخش سوالات متداول به کاربران کمک میکند تا پاسخ سریع و دقیق به رایجترین ابهامات درباره انتخاب، کاربرد و نحوه استفاده از رله HKP را بهصورت خلاصه و کاربردی دریافت کنند.
رله HKP چه تفاوتی با کنتاکتور دارد؟
رله HKP برای جریانهای پایین تا متوسط طراحی شده، در حالی که کنتاکتور برای بارهای سنگین صنعتی استفاده میشود.
آیا رله HKP برای موتور مناسب است؟
بله، در صورتی که جریان موتور در محدوده مجاز رله باشد.
عمر مفید رله HKP چقدر است؟
بسته به شرایط کاری، بین چند میلیون تا بیش از 10 میلیون سیکل عملکرد.
آیا امکان استفاده در مدارهای DC وجود دارد؟
بله، بسیاری از مدلهای HKP برای مدارهای DC طراحی شدهاند.
چگونه از سوختن رله جلوگیری کنیم؟
با انتخاب صحیح جریان، استفاده از محافظ مناسب و نصب استاندارد.
جمع بندی
رله HKP بهعنوان یکی از اجزای مهم در مدارهای کنترلی و صنعتی، با ارائه عملکرد پایدار، قیمت اقتصادی و تنوع در مدلها، جایگاه ویژهای در صنعت برق و اتوماسیون دارد. این رله در بسیاری از کاربردها از تابلوهای برق صنعتی تا سیستمهای هوشمند و تجهیزات اتوماسیون قابل استفاده است و انتخاب صحیح آن تأثیر مستقیمی بر افزایش ایمنی، بهرهوری و طول عمر تجهیزات خواهد داشت.
