آی‌سی PC817

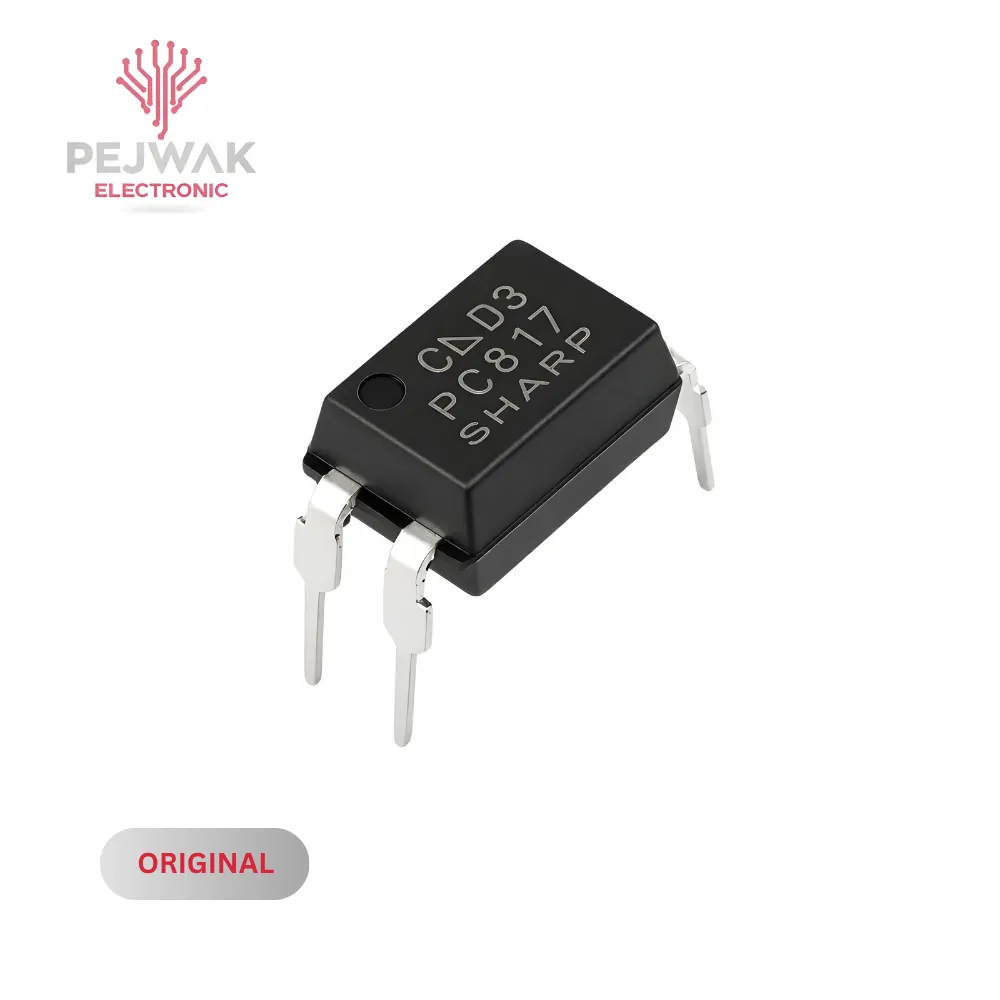

معرفی آی‌سی PC817 (اپتوکوپلر)

ای‌سی PC817 یک اپتوکوپلر (Optocoupler) یا ایزولاتور نوری است که برای انتقال سیگنال الکتریکی بین دو مدار ایزوله‌شده از طریق نور طراحی شده است. این آی‌سی شامل یک دیود مادون قرمز (IR LED) و یک فوتوترانزیستور است که به‌صورت نوری به هم متصل هستند. PC817 به دلیل اندازه کوچک، ایزولاسیون الکتریکی قوی (تا 5 کیلوولت)، و عملکرد قابل‌اعتماد، در کاربردهای متنوعی مانند ایزولاسیون سیگنال، حذف نویز، و کنترل بارهای AC/DC استفاده می‌شود. این آی‌سی توسط برندهای معتبری مانند Sharp، Everlight، و Lite-On تولید می‌شود و در بسته‌بندی‌های DIP-4 و SMD (مانند SOP-4) عرضه می‌شود.

ویژگی‌های آی‌سی PC817

• • ایزولاسیون الکتریکی قوی (تا 5 کیلوولت)
  • حفاظت داخلی در برابر جریان معکوس
  • اندازه کوچک و نصب آسان
  • سازگار با استاندارد RoHS

کاربردهای رایج آی سی IC PC817

• ایزولاسیون سیگنال: جداسازی مدارهای حساس (مانند میکروکنترلرها) از مدارهای پرنویز یا ولتاژ بالا (مثل موتور یا رله).
• حذف نویز: کاهش نویز در سیگنال‌های دیجیتال یا آنالوگ.
• کنترل بارهای AC/DC: استفاده در مدارات IoT، اتوماسیون خانگی، و کنترل بارهای سنگین با سیگنال‌های کوچک.
• منابع تغذیه سوئیچینگ: ایزولاسیون فیدبک در رگولاتورهای ولتاژ.
• مدارات میکروکنترلری: اتصال ایمن به آردوینو، Raspberry Pi، یا سایر MCUها.
• اتوماسیون صنعتی: کنترل PLCها، سنسورها، یا درایورهای موتور.
• تجهیزات صوتی: ایزولاسیون سیگنال‌های صوتی برای کاهش نویز.

نحوه عملکرد آی سی IC PC817

• ورودی: وقتی ولتاژ (حدود 1.2 ولت) و جریان (معمولاً 5 تا 20 میلی‌آمپر) به پین‌های 1 (آند) و 2 (کاتد) اعمال می‌شود، IR LED نور مادون قرمز ساطع می‌کند.
• انتقال نوری: نور مادون قرمز به فوتوترانزیستور (پین‌های 3 و 4) برخورد کرده و آن را به حالت هدایت (Saturation) می‌برد.
• خروجی: فوتوترانزیستور پین‌های کلکتور (4) و امیتر (3) را متصل می‌کند و سیگنال منطقی (0 یا 1) را منتقل می‌کند.
• ایزولاسیون: هیچ اتصال الکتریکی مستقیمی بین ورودی و خروجی وجود ندارد، بنابراین ایزولاسیون کامل تا 5 کیلوولت فراهم می‌شود.
  توجه: زمین ورودی (پین 2) و زمین خروجی (پین 3) نباید به هم متصل شوند تا ایزولاسیون حفظ شود.

نحوه استفاده آی سی IC PC817

• ورودی:
  • پین 1 (آند) را از طریق یک مقاومت محدودکننده جریان (مثلاً 220 تا 1 کیلواهم) به سیگنال منطقی (مثلاً خروجی میکروکنترلر) متصل کنید.
  • پین 2 (کاتد) را به زمین مدار ورودی وصل کنید.
  • مقاومت را طوری انتخاب کنید که جریان IR LED بین 5 تا 20 میلی‌آمپر باشد (If = (Vin – Vf) / R).
• خروجی:
  • پین 4 (کلکتور) را از طریق یک مقاومت پول‌-آپ (مثلاً 1 کیلواهم) به ولتاژ منبع تغذیه خروجی (مثلاً 5 ولت) متصل کنید.
  • پین 3 (امیتر) را به زمین مدار خروجی وصل کنید.
  • خروجی منطقی از پین 4 گرفته می‌شود (وقتی فوتوترانزیستور روشن است، ولتاژ نزدیک به 0 ولت و وقتی خاموش است، ولتاژ نزدیک به Vcc است).
• ایزولاسیون: اطمینان حاصل کنید که زمین‌های ورودی و خروجی جدا هستند.

مزایا آی سی IC PC817

• ایزولاسیون قوی: حفاظت از مدارات حساس در برابر ولتاژ بالا یا نویز.
• اندازه کوچک: مناسب برای بردهای فشرده.
• هزینه پایین: اقتصادی برای پروژه‌های DIY و صنعتی.
• کاربرد گسترده: سازگار با میکروکنترلرها، TTL، و CMOS.
• حفاظت داخلی: مقاومت در برابر جریان معکوس و ولتاژ بالا.

معایب آی سی IC PC817

• جریان خروجی محدود: حداکثر 50 میلی‌آمپر، برای بارهای سنگین نیاز به ترانزیستور اضافی دارد.
• سرعت محدود: زمان پاسخ 18 میکروثانیه برای فرکانس‌های بسیار بالا کافی نیست.
• حساسیت به دما: دمای لحیم‌کاری یا عملیاتی بالا ممکن است به آی‌سی آسیب برساند.

نکات مهم و توصیه‌ها برای آی سی IC PC817

• مقاومت محدودکننده جریان: همیشه از مقاومت مناسب در پین 1 (آند) استفاده کنید تا جریان IR LED از 50 میلی‌آمپر تجاوز نکند.
• ایزولاسیون زمین: زمین‌های ورودی و خروجی را جدا نگه دارید.
• لحیم‌کاری: دمای لحیم‌کاری را زیر 260°C و مدت‌زمان را زیر 10 ثانیه نگه دارید.
• تست: با مولتی‌متر یا LED متصل به خروجی (پین 4)، عملکرد اپتوکوپلر را بررسی کنید. اگر LED با سیگنال ورودی روشن/خاموش شود، آی‌سی سالم است.
• محدودیت‌ها:
• جریان خروجی را زیر 50 میلی‌آمپر نگه دارید.
• دمای کاری را بین -30°C تا +100°C و دمای ذخیره‌سازی را بین -55°C تا +125°C حفظ کنید.
• کاربرد در IoT: برای کنترل بارهای AC (مثل لامپ یا موتور)، PC817 را با تریاک و مدار صفر-کراس ترکیب کنید.
• دیتاشیت: دیتاشیت PC817 را از وب‌سایت‌های Sharp، datasheet4u.com، یا فروشندگان مانند Mouser بررسی کنید.
