سنسور PIR D203S

معرفی سنسور PIR D203S | قیمت و مشخصات

سنسور PIR D203S یک سنسور پیروالکتریک مادون قرمز است که برای تشخیص تغییرات تابش مادون قرمز ناشی از حرکت انسان و سایر اجسام گرم استفاده می‌شود. این سنسور در سیستم‌های اعلام سرقت، چراغ‌های اتوماتیک، تجهیزات هوشمند، سیستم‌های تشخیص حرکت و انواع پروژه‌های الکترونیکی کاربرد دارد.

D203S برخلاف ماژول‌هایی مانند HC-SR501 یک ماژول کامل تشخیص حرکت نیست؛ بلکه خودِ عنصر حسگر PIR است. بنابراین برای ساخت یک سیستم تشخیص حرکت کامل، معمولاً به مدار تقویت و پردازش سیگنال و در بسیاری از طراحی‌ها به لنز فرنل نیاز دارد.

سنسور PIR D203S چیست؟

D203S یک سنسور پیرو الکتریک مادون قرمز است. این قطعه با تشخیص تغییرات تابش مادون قرمز در میدان دید خود، امکان شناسایی حرکت اجسام گرم، به‌خصوص بدن انسان، را فراهم می‌کند.

نکته مهم درباره D203S این است که این قطعه یک عنصر حسگر مستقل است و مانند ماژول‌های PIR آماده، مدار پردازش و خروجی دیجیتال آماده ندارد. سیگنال تولیدشده توسط سنسور بسیار ضعیف است و باید توسط مدار الکترونیکی مناسب تقویت و پردازش شود.

به همین دلیل ساختار کلی یک سیستم تشخیص حرکت مبتنی بر D203S معمولاً به شکل زیر است:

D203S → تقویت سیگنال → پردازش → خروجی تشخیص حرکت

در برخی مدارهای PIR از آی‌سی‌هایی مانند BISS0001 برای پردازش سیگنال استفاده می‌شود.

سنسور PIR مدل D203S چگونه کار می‌کند؟

بدن انسان و بسیاری از اجسام گرم، تابش مادون قرمز منتشر می‌کنند. سنسور PIR برای تشخیص تغییرات این تابش طراحی شده است.

D203S دارای دو المان حساس به تابش مادون قرمز است. هنگامی که یک فرد یا جسم گرم در میدان دید سنسور حرکت می‌کند، میزان تابش مادون قرمز دریافت‌شده توسط المان‌های حساس تغییر می‌کند. این تغییر باعث ایجاد یک سیگنال الکتریکی بسیار ضعیف در خروجی سنسور می‌شود.

بنابراین D203S مستقیماً مانند یک کلید عمل نمی‌کند که با ورود فرد به محیط، خروجی آن فوراً HIGH یا LOW شود. سیگنال سنسور ابتدا باید تقویت، فیلتر و پردازش شود تا مدار بتواند حرکت را تشخیص دهد.

پکیج سنسور تشخیص حرکت D203S چیست؟

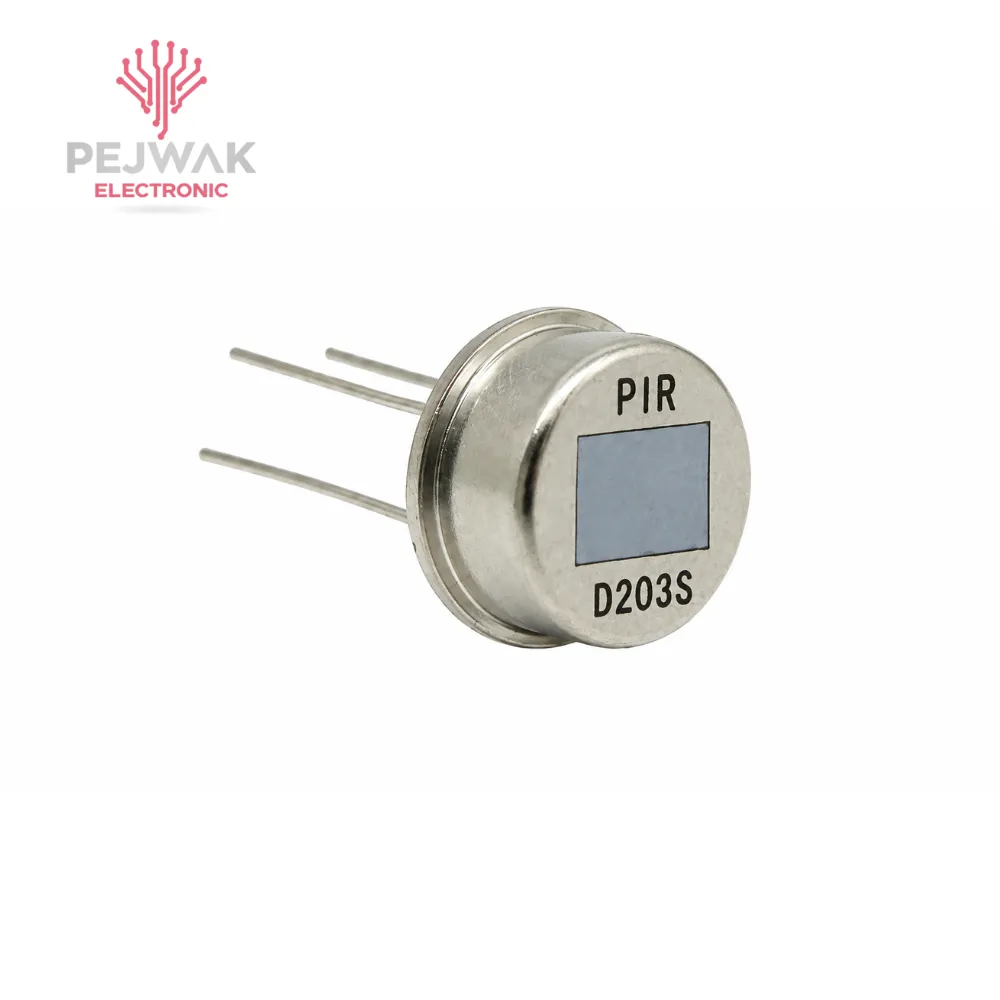

سنسور D203S معمولاً در پکیج فلزی TO-5 عرضه می‌شود و نسخه رایج آن دارای 3 پایه است. به همین دلیل در برخی مشخصات فنی، پکیج این قطعه به‌صورت TO-5-3 نیز نوشته می‌شود.

هنگام طراحی برد یا محفظه دستگاه باید جهت قرارگیری قسمت حساس سنسور و فضای اطراف آن در نظر گرفته شود. محل نصب سنسور و طراحی مکانیکی دستگاه می‌تواند روی میدان دید و عملکرد سیستم تشخیص حرکت تأثیر بگذارد.

کاربردهای سنسور PIR D203S

D203S در انواع سیستم‌هایی که به تشخیص حرکت یا تغییرات تابش مادون قرمز نیاز دارند قابل استفاده است.

سیستم‌های اعلام سرقت

یکی از مهم‌ترین کاربردهای سنسورهای PIR، تشخیص حرکت افراد در محیط است. D203S می‌تواند به‌عنوان بخش حسگر در مدارهای دزدگیر و تجهیزات امنیتی استفاده شود.

چراغ‌های اتوماتیک

در سیستم‌های روشنایی خودکار می‌توان از PIR برای تشخیص حرکت افراد استفاده کرد. پس از پردازش سیگنال سنسور، مدار کنترل می‌تواند چراغ را روشن یا خاموش کند.

تجهیزات هوشمند ساختمان

D203S می‌تواند در سیستم‌های هوشمند برای تشخیص حرکت افراد و ارسال اطلاعات به کنترلر مرکزی مورد استفاده قرار گیرد.

سیستم‌های کنترل و فعال‌سازی

در برخی تجهیزات کنترلی می‌توان از تشخیص حرکت برای فعال‌سازی یک فرآیند، روشن کردن تجهیزات یا ارسال فرمان به مدار کنترل استفاده کرد.

پروژه‌های الکترونیکی

این سنسور برای پروژه‌های آموزشی، تحقیقاتی و طراحی مدارهای سفارشی نیز کاربرد دارد؛ البته باید مدار تقویت و پردازش مناسب برای آن در نظر گرفته شود.

آیا D203S فاصله را اندازه‌گیری می‌کند؟

خیر. D203S سنسور اندازه‌گیری فاصله نیست.

این قطعه برای تشخیص تغییرات تابش مادون قرمز و شناسایی حرکت اجسام گرم طراحی شده است. بنابراین نمی‌توان از آن مانند سنسورهای اولتراسونیک یا ToF برای اندازه‌گیری دقیق فاصله استفاده کرد.

به زبان ساده، D203S بیشتر به این سؤال پاسخ می‌دهد:

«آیا تغییر قابل تشخیصی در تابش مادون قرمز میدان دید رخ داده است؟»

نه اینکه:

«جسم دقیقاً چند سانتی‌متر با سنسور فاصله دارد؟»

نقش لنز فرنل در سیستم PIR

در بسیاری از سیستم‌های تشخیص حرکت، سنسور PIR همراه با لنز فرنل استفاده می‌شود.

لنز فرنل تابش مادون قرمز محیط را به شکل مناسب به سمت قسمت حساس سنسور هدایت می‌کند و می‌تواند میدان دید سیستم را به نواحی مختلف تقسیم کند.

هنگامی که فرد در میدان دید حرکت می‌کند، تابش مادون قرمز دریافتی توسط عناصر سنسور تغییر می‌کند و این تغییر توسط مدار پردازش شناسایی می‌شود.

عملکرد نهایی یک سیستم PIR فقط به D203S وابسته نیست و عواملی مانند نوع لنز، فاصله لنز از سنسور، طراحی مدار، محل نصب، دمای محیط و منابع گرمایی اطراف نیز می‌توانند روی عملکرد سیستم تأثیر بگذارند.

مزایای سنسور PIR D203S

• مناسب برای تشخیص حرکت اجسام گرم
• پکیج فلزی TO-5 با 3 پایه
• اندازه مناسب برای استفاده در مدارهای مختلف
• امکان طراحی مدار پردازش متناسب با نیاز پروژه
• مناسب سیستم‌های امنیتی و هوشمند
• قابل استفاده در پروژه‌های الکترونیکی و طراحی محصولات اختصاصی

نکات مهم هنگام استفاده از D203S

برای عملکرد مناسب سنسور PIR، علاوه بر انتخاب قطعه، طراحی مدار و محل نصب نیز اهمیت زیادی دارد.

منابع گرمایی، تابش مستقیم خورشید، جریان هوای گرم و تغییرات شدید دما می‌توانند روی عملکرد سیستم تأثیر بگذارند و باعث ایجاد تشخیص‌های ناخواسته شوند.

از طرف دیگر، سیگنال اولیه D203S بسیار ضعیف است. بنابراین مدار تقویت و پردازش باید به‌گونه‌ای طراحی شود که نویز محیط را تا حد امکان کاهش دهد.

همچنین هنگام استفاده از لنز فرنل، فاصله و موقعیت سنسور نسبت به لنز باید مطابق طراحی سیستم انتخاب شود.

راهنمای خرید سنسور PIR D203S

هنگام خرید سنسور PIR D203S بهتر است فقط به نام قطعه توجه نکنید. نوع پکیج، تعداد پایه، مشخصات فنی، سازنده و دیتاشیت قطعه را نیز بررسی کنید.

D203S برای طراحانی مناسب است که به یک عنصر حسگر PIR مستقل نیاز دارند و مدار تقویت و پردازش را خودشان طراحی می‌کنند.

اگر به دنبال سنسوری هستید که مستقیماً به آردوینو یا یک میکروکنترلر متصل شود و خروجی آماده تشخیص حرکت داشته باشد، بهتر است به‌جای D203S از یک ماژول PIR آماده استفاده کنید.

سوالات متداول درباره D203S

D203S چیست؟

D203S یک سنسور پیروالکتریک مادون قرمز یا PIR است که برای تشخیص تغییرات تابش مادون قرمز ناشی از حرکت انسان و سایر اجسام گرم استفاده می‌شود.

آیا D203S یک ماژول PIR است؟

خیر. D203S خود عنصر حسگر PIR است و برای ساخت یک سیستم کامل تشخیص حرکت به مدار تقویت و پردازش نیاز دارد.

آیا D203S خروجی دیجیتال دارد؟

خیر. D203S مانند ماژول‌های PIR آماده، خروجی دیجیتال HIGH/LOW در اختیار کاربر قرار نمی‌دهد. سیگنال اولیه آن باید توسط مدار مناسب تقویت و پردازش شود.

آیا می‌توان D203S را مستقیماً به آردوینو وصل کرد؟

به‌طور معمول خیر. خروجی D203S برای استفاده مستقیم با آردوینو یا سایر میکروکنترلرها مناسب نیست و به مدار واسط، تقویت و پردازش سیگنال نیاز دارد.

پکیج سنسور D203S چیست؟

D203S معمولاً در پکیج TO-5 و نسخه رایج آن با 3 پایه عرضه می‌شود.

آیا pir تشخیض حرکت D203S فاصله را اندازه‌گیری می‌کند؟

خیر. D203S برای تشخیص تغییرات تابش مادون قرمز و حرکت اجسام گرم طراحی شده و سنسور اندازه‌گیری فاصله نیست.

کاربرد اصلی سنسور مادون قرمز D203S چیست؟

از کاربردهای اصلی D203S می‌توان به سیستم‌های اعلام سرقت، روشنایی خودکار، تجهیزات هوشمند، سیستم‌های تشخیص حرکت و پروژه‌های الکترونیکی اشاره کرد.

جمع‌بندی

سنسور PIR D203S یک عنصر حسگر پیروالکتریک برای تشخیص تغییرات تابش مادون قرمز و شناسایی حرکت انسان و سایر اجسام گرم است. پکیج TO-5 سه‌پایه، اندازه مناسب و امکان استفاده در مدارهای سفارشی باعث شده این سنسور در طراحی تجهیزات امنیتی، سیستم‌های روشنایی، تجهیزات هوشمند و پروژه‌های الکترونیکی مورد استفاده قرار گیرد.

D203S با ماژول‌های PIR آماده مانند HC-SR501 تفاوت دارد. این قطعه به‌تنهایی خروجی دیجیتال آماده ارائه نمی‌کند و برای استفاده در یک سیستم تشخیص حرکت باید در کنار مدار تقویت و پردازش سیگنال قرار گیرد. در بسیاری از طراحی‌ها نیز از لنز فرنل برای شکل‌دهی میدان دید سیستم استفاده می‌شود.

اگر به یک سنسور PIR مستقل برای طراحی مدار اختصاصی نیاز دارید، D203S می‌تواند گزینه مناسبی باشد.
