تریستور BT169D

تریستور BT169 نوع (Silicon Controlled Rectifier)  با عملکردی سریع ، ابعادی کوچک ، مصرف پایین گیت و قابلیت سوئیچینگ مناسب در مدارهای الکترونیکی جهت کنترل جریان و ولتاژ طراحی شده است . این قطعه نیمه هادی با قابلیت امکان روشن و تحریک از طریق پایه گیت خاموش کردن بارهای الکتریکی را با دقت بالا فراهم می کند و بخاطر مصرف توان پایین ،پایداری حرارتی مناسب و پاسخ دهی سریع معمولا برای کنترل توان، سوئیچینگ بارهای AC و DC، مدارهای کنترل توان ، دیمرها، سیستم های حفاظتی و کنترل بارو تجهیزات الکترونیک صنعتی و عمومی کاربرد دارد.

معرفی فنی تریستور BT169

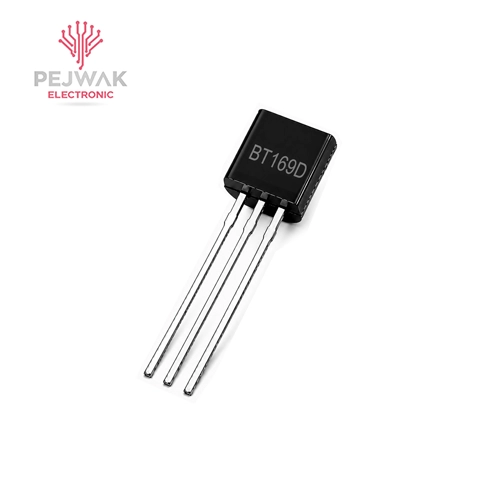

BT169 یک تریستور سه پایه کوچک و حساس به تحریک گیت در پکیج TO-92 تولید می شود که این سه پایه عبارت است از: آند (Anode) ، کاتد (Cathode) و گیت (Gate)  عملکرد اصلی آن مشابه یک کلید الکترونیکی است.با اعمال یک پالس یا ولتاژ کنترلی به پایه گیت تریستور فعال شده و مسیر عبور جریان را بین پایه های آند و کاتد باز می کند بعد از فعال شدن جریان الکتریکی از آند به کاتد عبور می کند ودر حالت روشن باقی می ماند تا زمانیکه جریان مدار قطع یا به مقدار مشخصی کاهش پیدا کند.

ساختار داخلی BT169

از چهار لایه نیمه هادی PNPN تشکیل شده است که سه اتصال داخلی ایجاد می کند که رفتار سوئیچینگ بسیار پایداری را فراهم می سازد این ساختار سبب شده شبیه یک کلید الکترونیکی کنترل شونده عمل کند و تنها با دریافت سیگنال از پایه گیت ، جریان را بین آند و کاتد عبور دهد.ترکیب لایه های داخلی درBT169 امکان تحمل ولتاژ مناسب ،سوئیچینگ سریع و پایداری عملکرد را فراهم کرده که سبب تفاوت عملکرد با ترانزیستورهای معمولی شود وعملکردی متفاوت و کارآمد مانند مدارهای کنترل توان و سوئیچینگ الکترونیکی مناسب سازد .

مشخصات الکتریکی و پارامترهای کلیدی

در بازار با ولتاژهای مختلفی مانند 400 ، 600 و 800 ولت عرضه می شوند.مهم ترین ویژگی های این قطعه ولتاژ شکست بالا ،جریان نگهدارنده ، جریان تحریک گیت،حداکثر جریان عبوری ،توان مصرفی کم ، سرعت مناسب سوئیچینگ ، ابعاد کوچک و نصب آسان می توان اشاره کرد.جریان تحریک گیت در این قطعه بسیار کم است و معمولاً در حد چند صد میکروآمپر تا چند میلی‌آمپر قرار دارد. همین ویژگی موجب می‌شود BT169 به‌راحتی توسط میکروکنترلرها، اپتوکوپلرها و مدارهای منطقی تحریک شود.

نحوه عملکرد تریستور BT169

در حالت عادی زمانیکه بین پایه های آند و کاتد ولتاژ مثبت برقرار شود جریانی عبور نمی دهد با اعمال یک پالس به پایه گیت عبور جریان بین آند و کاتد برقرار می شود.پس از روشن شدن، تریستور در حالت هدایت باقی می ماند و مانند یک کلید بسته عمل می‌کند و افت ولتاژ بسیار کمی روی آن ایجاد می‌شود این وضعیت تا زمانی ادامه دارد که جریان عبوری از مقدار مشخصی کمتر شود یا ولتاژ معکوس اعمال گردد.عملکرد سریع و پایدار BT169 سبب کاربرد گسترده این قطعه در مدارهای کنترل توان ،سوئیچینگ و تجهیزات حفاظتی کاربرد گسترده ای داشته باشد.

کاربردهای صنعتی و تجاری

تریستور BT169 در طیف وسیعی از تجهیزات الکترونیکی مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای آن شامل موارد زیر است:

کنترل توان AC

کنترل توان بارهای AC مانند لامپ‌ها، المنت‌ها و موتورهای کوچک است. این قطعه می‌تواند با کنترل زاویه آتش جریان AC را تنظیم کرده و امکان کنترل دقیق توان تحویلی به بار را فراهم می کند.

مدارهای دیمر

در دیمرهای روشنایی، BT169 به همراه دیاک و شبکه RC استفاده می‌شود. با قطع و وصل کنترل شده جریان در هر نیم سیکل ،مقدار روشنایی لامپ یا شدت توان خروجی را به صورت پیوسته تنظیم می کند.

منابع تغذیه سوئیچینگ

در برخی منابع تغذیه و مدارهای حفاظتی، برای کنترل راه‌اندازی، حفاظت در برابر اضافه ولتاژ و سوئیچینگ استفاده می‌شود.

سیستم‌های حفاظتی

در مدار محافظ ولتاژ و جریان به عنوان سوئیچ قطع کننده عمل کرده و در شرایط اضافه بار یا خطا مدار را فعال یا غیرفعال می کند و از آسیب به تجهیزات جلوگیری می‌کند.

تجهیزات خانگی

در لوازم خانگی مانند ماشین لباسشویی، جاروبرقی، بخاری برقی، شارژرها و کنترل‌کننده‌های دما برای تنظیم سرعت یا توان خروجی به صورت الکترونیکی استفاده می شود.

مزایای استفاده از BT169

یک تریستور کم مصرف ، کوچک و قابل اعتماد برای سوئیچینگ و کنترل جریان در مدارهای الکترونیکی است.

قیمت اقتصادی ابعاد کوچک :

نسبت به سایر سوئیچینگ های مشابه قیمت مناسب تری دارد و برای تولید انبوه مناسب است.

تحریک آسان با جریان پایین قابلیت اطمینان بالا :

برای فعال سازی به جریان تحریک بسیار کوچکی نیاز است که سبب می شود در طراحی مدار کنترل را ساده تر و کم مصرف تر کند.

نویزپذیری کم طول عمر زیاد :

به دلیل ساختار نیمه هادی ،بدون قطعات مکانیکی ،در برابر نویزها مقاومت بالایی دارد و همین ویژگی باعث افزایش پایداری عملکرد و طول عمر بالا شود.

مناسب برای مدارهای میکروکنترلری :

بخاطر نیاز به جریان تحریک بسیار کم در پایه گیت به راحتی توسط خروجی های دیجیتال میکروکنترلرها AC قابل راه اندازی است و مناسب جهت کنترل بارهای DC در مدارهای مبتنی بر میکروکنترلر محسوب می شود.

محدودیت استفاده از BT169

با توجه به مزایای فراوان ، محدودیت هایی نیز دارد :

محدودیت جریان :

این قطعه برای بارها با توان بالا طراحی نشده است در صورت عبور جریان بیش از مقدار نامی ، دچار آسیب یا تخریب حرارتی می شود.

حساسیت به dv/dt  :

تغییرات سریع ولتاژ ممکن است باعث روشن شدن ناخواسته تریستور شود. و نیاز به وجود مدار محافظ را افزایش می دهد.

دفع حرارت :

گرچه توان مصرفی BT169 پایین است اما باید مدیریت حرارتی مناسب استفاده شود.تا دما از حد مجاز فراتر نرود.

مقایسه BT169 با سایر تریستورها

در دسته تریستورهای کوچک و کم قدرت قرار می گیرد و در مقایسه با تریستورهای بزرگ‌تر مانند BT151 یا C106، مدل BT169 برای کاربردهای سبک‌تر و مدارهای کنترلی مناسب‌تر است. مزیت اصلی آن جریان تحریک بسیار پایین و اندازه کوچک است.
در مقابل، تریستورهای توان بالا جریان و ولتاژ بیشتری تحمل می‌کنند اما نیازمند هیت‌سینک، درایور قوی‌تر و فضای نصب بیشتر هستند.

جمع بندی

تریستور SCR کم‌قدرت، سریع و بسیار کاربردی در مدارهای الکترونیکی و کنترلی است که با ساختار سه‌پایه (آند، کاتد و گیت) عمل سوئیچینگ جریان را با دقت بالا انجام می‌دهد. این قطعه با جریان تحریک بسیار کم در گیت فعال شده و پس از روشن شدن، جریان را به‌صورت پایدار بین آند و کاتد هدایت می‌کند تا زمانی که جریان به زیر مقدار نگهدارنده برسد. به دلیل ابعاد کوچک، مصرف توان پایین، نویزپذیری کم و طول عمر بالا، BT169 گزینه‌ای ایده‌آل برای مدارهای دیمر، کنترل توان AC، منابع تغذیه سوئیچینگ، سیستم‌های حفاظتی و پروژه‌های مبتنی بر میکروکنترلر محسوب می‌شود. همچنین حساسیت مناسب و قابلیت راه‌اندازی آسان آن باعث شده در طراحی‌های صنعتی و آموزشی بسیار محبوب باشد. برای تهیه تریستور BT169 باکیفیت و اورجینال ، فروشگاه پژواک الکترونیک یکی از تأمین‌کنندگان معتبر در بازار قطعات الکترونیکی است که محصولات اصلی ارائه می‌دهد.
