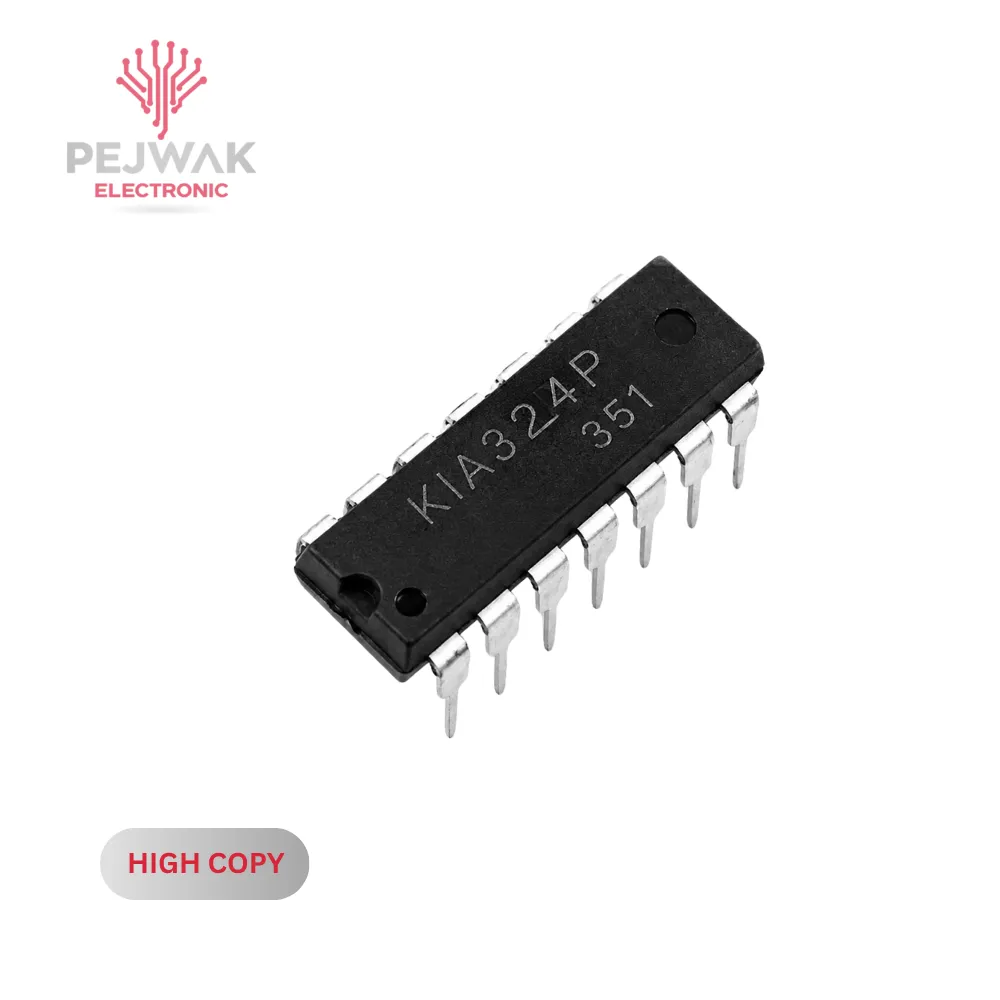

آیسی KIA324P
- برند: KEC
- پکیج: DIP-14
- ولتاژ تغذیه: 3 تا 36V
- دمای عملیاتی: -40 تا +125 درجه سانتیگراد
- تعداد تقویتکننده: 4 آپامپ
- کاربرد: تقویت سیگنالهای آنالوگ
پنل خرید
جدول محاسبه:
20,225 تومان
برای محصولات فاقد قیمت جهت استعلام تماس حاصل فرمایید
محصولات مرتبط
معرفی آیسی KIA324P
آیسی KIA324P یک تقویتکننده عملیاتی چهارکاناله است؛ یعنی داخل یک پکیج، چهار آپامپ مستقل قرار گرفته است. این ویژگی باعث میشود برای ساخت مدارهایی که به چند مرحله تقویت یا پردازش سیگنال نیاز دارند، لازم نباشد چند آیسی جداگانه استفاده کنید.
این قطعه با منبع تغذیه تکی 3 تا 36V یا تغذیه دوبل ±1.5 تا ±18V کار میکند و به دلیل مصرف پایین، برای مدارهای باتریخور نیز مناسب است.
کاربرد آیسی KIA324P
از KIA324P برای تقویت سیگنال سنسورها، ساخت فیلتر فعال، مدارهای کنترل، مقایسه و پردازش ولتاژ، منابع تغذیه و تجهیزات صوتی ساده استفاده میشود.
برای مثال، وقتی خروجی یک سنسور دما، نور یا فشار خیلی ضعیف است، میتوان با یکی از کانالهای این آیسی سیگنال را تقویت کرد تا برای مدار بعدی یا میکروکنترلر قابلاستفاده باشد.
نحوه عملکرد
هرکدام از چهار آپامپ داخلی دارای دو ورودی مثبت و منفی و یک خروجی مستقل هستند. آیسی اختلاف ولتاژ بین دو ورودی را تقویت کرده و نتیجه را در خروجی قرار میدهد.
نوع عملکرد هر کانال به نحوه اتصال مقاومتها و خازنهای اطراف آن بستگی دارد. بنابراین میتوان KIA324P را بهصورت تقویتکننده معکوس، غیرمعکوس، بافر، فیلتر یا مدار مقایسهکننده ساده به کار برد.
محدوده ولتاژ ورودی این قطعه شامل ولتاژ زمین نیز میشود؛ به همین دلیل برای مدارهایی که با منبع تغذیه تکی کار میکنند، انتخاب کاربردیای است.
نکات مهم
KIA324P برای راهاندازی مستقیم موتور، رله، لامپ یا بلندگوی پرقدرت ساخته نشده است. برای چنین بارهایی باید از ترانزیستور یا درایور جداگانه استفاده شود.
بهتر است نزدیک پایههای تغذیه یک خازن 100nF قرار بگیرد تا نویز مدار کمتر شود. همچنین خروجی آپامپ کاملاً تا ولتاژ مثبت تغذیه بالا نمیرود و معمولاً حداکثر خروجی آن حدود 1.5V کمتر از ولتاژ تغذیه است.
سؤالات متداول
آیا KIA324P چهار آپامپ دارد؟
بله، داخل این آیسی چهار تقویتکننده عملیاتی مستقل قرار دارد.
آیا با تغذیه 5V کار میکند؟
بله، ولتاژ 5V داخل محدوده کاری 3 تا 36V این قطعه قرار دارد.
آیا KIA324P مشابه LM324 است؟
از نظر عملکرد کلی، هر دو آپامپ چهارکاناله هستند؛ اما پیش از جایگزینی بهتر است دیتاشیت و شرایط مدار بررسی شود.
آیا نام محصول با تصویر هماهنگ است؟
بله، روی بدنه قطعه عبارت KIA324P دیده میشود.
جمعبندی
آیسی KIA324P برند KEC یک آپامپ چهارکاناله در پکیج DIP-14 است که برای تقویت و پردازش سیگنالهای آنالوگ استفاده میشود. محدوده تغذیه گسترده، مصرف پایین و وجود چهار کانال مستقل، این محصول را برای مدارهای سنسوری، کنترلی، فیلترها و پروژههای آموزشی مناسب کرده است.
