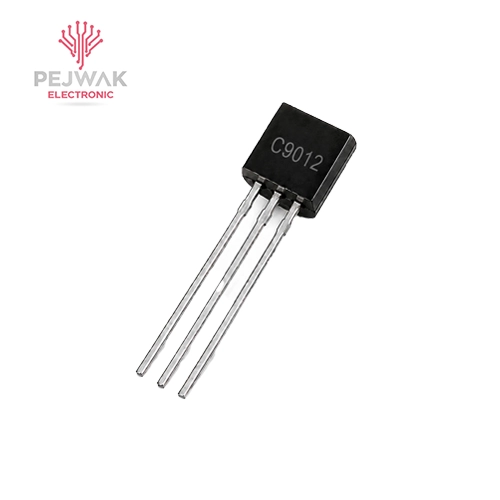

ترانزیستور C9012
- نوع ترانزیستور: PNP سیلیکونی
- حداکثر ولتاژ مقاومت امیتر: 25 ولت
- حداکثر ولتاژ مقاومت بیس: 40 ولت
- حداکثر ولتاژ امیتر-بیس: 5 ولت
- حداکثر جریان مقاومت: 500 میلیآمپر
- حداکثر توان مصرفی: 625 میلیوات
- بهره جریان: 64 تا 202
- فرکانس گذر: حدود 150 مگاهرتز
- محدوده دمای کاری: 65- تا 150+ درجه سانتیگراد
محصولات مرتبط
معرفی کلی ترانزیستور C9012
PNP همهمنظوره و اقتصادی است که در بسیاری از مدارهای الکترونیکی روزمره برای سوئیچینگ جریان پایین یا تقویت سیگنال آنالوگ بهکار میرود. این قطعه با بستهبندی پلاستیکی TO-92 عرضه شده و مکمل ترانزیستور NPN C9013 به شمار میرود. بهدلیل ساختار ساده و قیمت پایین، در پروژههای DIY، ماژولهای آموزشی، و دستگاههای خانگی بسیار پرکاربرد است.
کاربردها ترانزیستور C9012
- مناسب برای تقویت سیگنالهای صوتی و آنالوگ
- سوئیچکردن بارهای سبک مانند LED، بیزر یا ترانزیستور دیگر
- راهاندازی اجزای نیمهفعال در مدارات کمجریان
- استفاده در مدارهای صوتی، تایمر، نوسانساز و کنترل ساده
- گزینه عالی برای پروژههای تمرینی، آموزشی و بردبردی
نحوه عملکرد ترانزیستور C9012
نوع PNP است؛ بنابراین جریان از Emitter به Collector جریان مییابد
فعالسازی با اعمال ولتاژ منفی به پایه Base نسبت به Emitter
وقتی بیس ولتاژ پایینتری از امیتر دارد، ترانزیستور وارد ناحیه هدایت میشود
بهعنوان تقویتکننده یا سوئیچ کار میکند بسته به پیکربندی مدار
معمولاً در کنار مقاومت بیس استفاده میشود تا جریان کنترلشده اعمال شودپ
مزایا ترانزیستور C9012
- مصرف پایین توان و مناسب برای طراحیهای کممصرف
- در دسترس، ارزان و پشتیبانی گسترده در بازار
- پایداری عملکردی بالا در محدوده وسیع دما
- انتخاب عالی برای مدارهای صوتی با حساسیت بالا
- گزینه مکمل برای NPNهایی مثل C9013 یا 2N3904 در طراحی جفت تفاضلی
نحوه نصب و لحیمکاری ترانزیستور C9012
بستهبندی TO-92 با چینش پایهها از نمای صاف: Emitter – Collector – Base
بهراحتی روی بردبرد، PCB یا ماژولهای آموزشی نصب میشود
پایهها را با دمای ۳۰۰–۳۵۰ درجه لحیمکاری کنید تا از آسیب دیدن نیمهها جلوگیری شود
از حرارت طولانیمدت در پایهها خودداری شود؛ استفاده از گیره حرارتی توصیه میشود
نکات مهم و توصیهها ترانزیستور C9012
- همیشه از مقاومت بیس استفاده کنید
- بهعنوان یک ترانزیستور PNP، رفتار آن معکوس NPNهایی مثل C945 است
- از تجاوز جریان کلکتور از مقدار مجاز (800mA) پرهیز شود
- برای تقویت سیگنال یا سوئیچکردن به درستی پلاریته را در مدار رعایت کنید
- برای محافظت در بارهای القایی، از دیود هرزگرد در مسیر کلکتور استفاده کنید
خرید ترانزیستور C9012
اگر قصد خرید ترانزیستور C9012 و خرید خرید ترانزیستور bjt در مدلهای دیگر را دارید به سایت پژواک الکترونیک مراجعه کنید .
پژواک الکترونیک در زمینه فروش لوازم و لعات الکتیریکی و الکترونیکی به صورت تخصصی فعالیت میکند .شما میتوانید با خرید از ما تجربه داشتن خریدی خوب را داشته باشید و همچنینی در صورت نیاز میتوانید با کارشناسان ما در ارتباط باشید .
